British Rail Klasse 08
anfangs D3000
Großbritannien | 1952
996 Stück
08483 im September 2017 beim Tag der offenen Tür im Depot Old Oak Common
08483 im September 2017 beim Tag der offenen Tür im Depot Old Oak Common
train_photos

Auf Basis der Diesel-Rangierloks der LMS, die später zur Klasse 11 wurden, entstand die Klasse 08 als Standard-Rangierlok der British Railways. Der Antrieb erfolgte mit einem Sechszylinder von English Electric über zwei elektrische Fahrmotoren und Kuppelstangen. In etwa zehn Jahren wurden 996 Stück gebaut, die die Klasse 08 zur meistgebauten britischen Diesellok machten. Auf dieser Basis entstanden auch die Klassen 09, 10 und 13. Rund 100 Loks der Klasse 08 stehen heute noch im kommerziellen Einsatz und über 80 sind heute erhalten, viele davon fahrbereit. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Variantenur Luft- oder Vakuumbremsebeide Bremstypen
Allgemein
Bauzeit1952-1962
HerstellerCrewe, Darlington, Derby, Doncaster, Horwich
AchsfolgeC
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge29 ft 3 in
Radstand11 ft 6 in
Fester Radstand11 ft 6 in
Dienstmasse111,100 lbs112,890 lbs
Reibungsmasse111,100 lbs112,890 lbs
Achslast33,330 lbs37,630 lbs
Kessel
Variantenur Luft- oder Vakuumbremsebeide Bremstypen
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit20 mph
Anfahrzugkraft35,000 lbf
MotorEnglish Electric 6KT
Bauart Motor6-Zyl. Diesel
Tankinhalt802 us gal (Diesel)
Motorleistung350 hp (261 kW)
Berechnete Werte
Diesellok
Rangierlok
Stand: 07/2023
Deutsche Reichsbahn V 75
später Baureihe 107
Deutschland | 1962
20 Stück

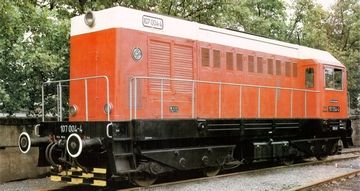

107 104 in einer Broschüre der DEWAG Halle
107 104 in einer Broschüre der DEWAG Halle

Bei der V 75 handelte es sich um aus der Tschechoslowakei importierte Loks, von denen 20 Stück nur für den Rangierdienst rund um den Leipziger Hauptbahnhof beschafft wurden. Der Grund für ihre Beschaffung war, dass man zu Ende der Fünfziger die dreifach gekuppelten Rangierloks der Baureihe 80 ersetzen wollte, aber in der DDR noch nicht in der Lage war, eine Rangierlok in der geforderten Leistungsklasse selber zu produzieren. Deshalb fiel die Wahl auf die bei CKD in Prag gefertigten ЧМЭ2 im Einsatz waren.

Diese Maschinen waren dieselelektrische Loks der Achsfolge Bo'Bo', die nur an einem Ende ein Führerhaus hatten. Die Leistung kam von einem langsamlaufenden Reihensechszylinder, der dementsprechend einen großen Hubraum von 163 Litern aufwies. Die normale Fahrtrichtung war im Stil der Dampfloks mit dem Motorraum voraus, was die Sicht nach vorne stark einschränkte. Da in der anderen Fahrtrichtung nur ein Hilfsführerpult angebracht war, konnte man die bessere Sicht in dieser Richtung nicht ausnutzen. Die technischen Abweichungen zu den Maschinen der CSD waren überschaubar und betrafen vor allem das angepasste Bremssystem.

Die im Volksmund „Hektor” genannten Loks wurden gemäß ihrer Konstruktion meist im Rangierdienst eingesetzt, kamen aber auch im näheren Umkreis von Leipzig im Streckendienst zum Einsatz. Dabei zogen die nur 60 km/h schnellen Maschinen nicht nur Güterzüge, sondern auch Nahverkehrszüge. Mangels einer Zugheizung beschränkte sich der Einsatz vor Personenzügen jedoch auf die warme Jahreszeit. Sie wurden ab 1970 als Baureihe 107 geführt und bereits bis 1984 ausgemustert. Zwei Stück gelangten nun zur Werkbahn des Zementwerks Karsdorf, die später von der mittlerweile privatisierten Bahngesellschaft um vier Stück aus der ehemaligen Tschechoslowakei verstärkt wurden. Heute existiert noch ein Exemplar, welches wieder betriebsfähig ist und das Farbenkleid der Reichsbahn trägt.

Allgemein
Bauzeit1962
HerstellerČKD
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge41 ft 2 1/2 in
Radstand28 ft 6 1/2 in
Fester Radstand7 ft 10 1/2 in
Dienstmasse138,009 lbs
Reibungsmasse138,009 lbs
Achslast34,833 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit37 mph
MotorCKD 6 S 310 DR
Bauart Motor6-Zyl. Diesel
Motorleistung740 hp (552 kW)
Berechnete Werte
Diesellok
Rangierlok
Stand: 03/2022
General Electric 44-ton switcher
USA | 1940
386 Stück

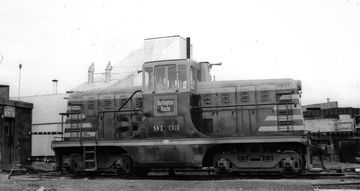

Chicago, Burlington & Quincy Nr. 9103 war das erste Exemplar, das das Werk verließ
Chicago, Burlington & Quincy Nr. 9103 war das erste Exemplar, das das Werk verließ
Sammlung Taylor Rush

Mit dem Aufkommen der Dieseltraktion in unterschiedlichen Einsatzbereichen in den USA, wurden auch immer mehr Rangierloks mit Dieselantrieb beschafft. Im mittleren Leistungsbereich lag das Problem in einem Gesetz, welches für Lokomotiven aller Antriebsformen mit einem Gewicht ab 90.000 Pound eine zweite Person im Führerstand in der Rolle des Heizers vorschrieb. Somit entwickelten mehrere Hersteller Diesel-Rangierloks knapp unterhalb dieser Grenze, worunter der 44-Tonner von GE das bekannteste Modell war.

Um eine optimale Sicht in beide Fahrtrichtungen zu gewährleisten, wurde der Führerstand genau mittig und erhöht platziert. Beiderseits des Führerstands gab es je eine Haube, unter der sich ein Dieselmotor mit Generator befand. Als Motoren kamen bei der Mehrzahl der Loks zwei Caterpillar D17000 mit acht Zylindern in V-Form und je 180 PS zum Einsatz. Bei jeweils maximal zehn Exemplaren kamen auch verschiedene Sechszylinder zum Einsatz. Dies war entweder der Hercules DFXD mit ebenfalls 180 PS, der Buda 6DH1742 mit 200 PS oder der Caterpillar D342 mit 190 PS.

Von insgesamt 386 gebauten Exemplaren gingen 276 an US-Firmen. 47 Stück entstanden von einer speziellen Militärvariante, die an die US-Streitkräfte ausgeliefert wurden. Diese hatten für den Einsatz in Europa ein niedrigeres Führerhaus bekommen und waren auf 90.000 Pound beschwert worden. Von diesen wurden später 31 Stück an die Indian Railways und zwölf an die portugiesische CP verkauft. Die restlichen vier gingen nach Australien, wo sie zunächst zur Staatsbahn von New South Wales kamen und als Klasse 79 geführt wurden. Sie wechselten ihre Besitzer mehrfach und zwei von ihnen kamen schließlich zur British Phosphate Commission, wo sie 1979 mit moderneren Motoren des Typs Caterpillar D3306 ausgestattet wurden.

VarianteCaterpillar D17000Hercules DFXDBuda 6DH1742Caterpillar D342
Allgemein
Bauzeit1940-1956
HerstellerGeneral Electric
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge33 ft 4 3/4 in
Radstand24 ft 3 1/2 in
Fester Radstand5 ft
Dienstmasse88,000 lbs
Reibungsmasse88,000 lbs
Achslast22,000 lbs
Kessel
VarianteCaterpillar D17000Hercules DFXDBuda 6DH1742Caterpillar D342
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit35 mph
Anfahrzugkraft27,000 lbf
MotorCaterpillar D17000Hercules DFXDBuda 6DH1742Caterpillar D342
Bauart Motor2x V8 Diesel2x 6-Zyl. Diesel
Tankinhalt250 us gal (Diesel)
Motorleistung360 hp (268 kW)400 hp (298 kW)380 hp (283 kW)
Berechnete Werte
Diesellok
Rangierlok
Industrie
Stand: 09/2022
Erhaltenes Exemplar im Februar 2009 im Cowan Railroad Museum, Tennessee
Erhaltenes Exemplar im Februar 2009 im Cowan Railroad Museum, Tennessee
Casey Fleser
General Electric Boxcab
USA | 1928
17 Stück
Nr. 25 der Erie Railroad mit dem einzelnen 800 hp starken Motor
Nr. 25 der Erie Railroad mit dem einzelnen 800 hp starken Motor
Variante60 ton100 ton120 ton (Erie)120 ton (Canadian National)
Allgemein
Bauzeit1928-1931
HerstellerGeneral Electric
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge41 ft 6 1/4 in
Radstand28 ft 6 in
Fester Radstand8 ft
Dienstmasse122,000 lbs200,000 lbs240,000 lbs
Reibungsmasse122,000 lbs200,000 lbs240,000 lbs
Achslast30,500 lbs50,000 lbs60,000 lbs
Kessel
Variante60 ton100 ton120 ton (Erie)120 ton (Canadian National)
Triebwerk
Antrieb
Antriebdieselelektrisch
MotorIngersoll Rand
Bauart Motor6-Zyl. Diesel2x 6-Zyl. Diesel6-Zyl. Diesel2x 6-Zyl. Diesel
Motorleistung300 hp (224 kW)600 hp (447 kW)800 hp (597 kW)600 hp (447 kW)
Berechnete Werte
Diesellok
Rangierlok
70-ton boxcab der Hoboken Manufacturers Railroad Co. im Juni 1933 in Hoboken, New Jersey
70-ton boxcab der Hoboken Manufacturers Railroad Co. im Juni 1933 in Hoboken, New Jersey
Sammlung Taylor Rush
London, Midland & Scottish Nr. 7080 bis 7119
British Rail Klasse D3/7
Großbritannien | 1939
40 Stück
Werksfoto der LMS Nr. 7080
Werksfoto der LMS Nr. 7080
The Engineer, Januar 1940
Variante7080-70997100-7119
Allgemein
Bauzeit1939-1942
HerstellerDerby
AchsfolgeC
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge31 ft 4 1/2 in
Radstand15 ft 3 in
Fester Radstand15 ft 3 in
Dienstmasse123,760 lbs119,840 lbs
Reibungsmasse123,760 lbs119,840 lbs
Achslast41,253 lbs39,947 lbs
Kessel
Variante7080-70997100-7119
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit20 mph
Anfahrzugkraft35,000 lbf
MotorEnglish Electric 6KT
Bauart Motor6-Zyl. Diesel
Tankinhalt794 us gal (Diesel)
Motorleistung350 hp (261 kW)
Berechnete Werte
Diesellok
Rangierlok
Malaiische Staatsbahn Klasse 19
Malaysia | 1983
10 Stück
19105 im April 2005 in Port Dickson
19105 im April 2005 in Port Dickson
Mfrna2
Allgemein
Bauzeit1983
HerstellerHitachi
AchsfolgeB-B
Spurweite3 ft 3 3/8 in (Meterspur)
Maße und Gewichte
Länge36 ft 8 15/16 in
Dienstmasse126,545 lbs
Reibungsmasse126,545 lbs
Achslast31,747 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit43 mph
Anfahrzugkraft30,574 lbf
MotorMTU 6V 396 TC12
Bauart Motor6-Zyl. Diesel
Motorleistung644 hp (480 kW)
Berechnete Werte
Diesellok
Rangierlok
MPI MP8AC-3
Metropolitan Transportation Authority Klasse R156
USA | 2012
28 Stück

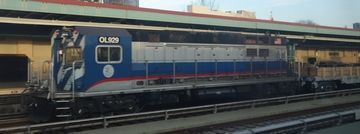

OL929 im Februar 2019 in Gowanus/Park Slope, Brooklyn, New York City
OL929 im Februar 2019 in Gowanus/Park Slope, Brooklyn, New York City
Tdorante10

Die MP8AC-3 ist eine dieselelektrische Lokomotive, die von MotivePower, Inc für die U-Bahn von New York City gebaut wurde. Bereits von der Grundkonzeption an wurde sie als eine Arbeitslokomotive für diesen Betreiber entwickelt. Die Modellbezeichnung steht hier für 800 PS und Drehstromantrieb

Da die dritte Schiene bei Arbeitseinsätzen generell abgeschaltet ist, wurde auf einen elektrischen Antrieb komplett verzichtet. Stattdessen kommt neben dem 800 PS starken Hauptdiesel ein zweiter, kleinerer zum Einsatz, der im Stand zur Stromerzeugung genutzt wird. Die Drehgestelle sind die gleichen von Kawasaki wie bei den U-Bahn-Zügen der Klasse R160 und nutzen die gleichen Drehstrom-Fahrmotoren von Siemens. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit2012-2013
HerstellerMotivePower
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge53 ft 3 1/4 in
Radstand36 ft
Dienstmasse116,000 lbs
Reibungsmasse116,000 lbs
Achslast29,000 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit30 mph
Anfahrzugkraft20,250 lbf
MotorCummins QSK 23G
Bauart Motor6-Zyl. Diesel
Tankinhalt500 us gal (Diesel)
Motorleistung860 hp (641 kW)
Berechnete Werte
Diesellok
Rangierlok
Drehstrom
Stand: 12/2023
Tschechische Bahnen Reihe 731
Tschechien | 1988
62 Stück
731.022 im April 2015 in Zábreze
731.022 im April 2015 in Zábreze
PetrS.

Als direkte Weiterentwicklung der T 457.0 stellte CKD 1988 zwei Prototypen vor, für die zunächst die Bezeichnung T 457.1 geplant war. Mit der Einführung des neuen Schemas im gleichen Jahr wurden sie direkt zur Reihe 731. Bei der Entwicklung wurde unter anderem Augenmerk darauf gelegt, die Ergonomie und die Sichtverhältnisse im Führerstand zu verbessern. Auch kam ein neuer Rahmen zum Einsatz, der über Deformationselemente für den besseren Schutz bei Unfällen verfügte. Wie ihre Vorgängerin, kommt sie im Rangierdienst und zur Beförderung leichter Nahgüterzüge zum Einsatz.

Obwohl weiterhin der gleiche Motor wie bei der Vorgängerlok verwendet wurde, konnte die Dauerzugkraft von 104 auf 170 kN erhöht werden. Neu war außerdem eine elektrodynamische Bremse, die auch im Rangierdienst nützliche Dienste leistet. In den Jahren 1991 und 1992 wurden zwei Serien zu je 30 Loks gebaut, die zunächst die Loks der Typen T 435.0, T 458.1, T 444.0 und T 444.1 ersetzten. Später übernahmen sie auch die Aufgaben der T 457.0.

Allgemein
Bauzeit1988, 1991-1992
HerstellerČKD
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge50 ft 1 9/16 in
Radstand31 ft 5 15/16 in
Fester Radstand7 ft 10 1/2 in
Dienstmasse149,914 lbs
Reibungsmasse149,914 lbs
Achslast37,479 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit50 mph
Anfahrzugkraft46,086 lbf
MotorCKD K 6 S 230 DR
Bauart Motor6-Zyl. Diesel
Tankinhalt1,057 us gal (Diesel)
Motorleistung805 hp (600 kW)
Berechnete Werte
Diesellok
Rangierlok
Stand: 09/2022
Tschechoslowakische Staatsbahnen Reihe T 435.0
Tschechische Bahnen und Slowakische Eisenbahn Reihe 720
Tschechoslowakei | 1958
287 Stück
T 435 040 im Jahre 2010 in Ceská Trebová
T 435 040 im Jahre 2010 in Ceská Trebová
Dezidor
Allgemein
Bauzeit1958-1962
HerstellerČKD
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge37 ft 4 1/16 in
Radstand7 ft 10 1/2 in
Fester Radstand28 ft 6 1/2 in
Dienstmasse134,482 lbs
Reibungsmasse134,482 lbs
Achslast33,731 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit37 mph
Anfahrzugkraft44,962 lbf
MotorCKD 6 S 310 DR
Bauart Motor6-Zyl. Diesel
Motorleistung742 hp (553 kW)
Berechnete Werte
Diesellok
Rangierlok
Güterzug
