Great Southern & Western Nr. 99 bis 100
Irland | 1890
2 Stück

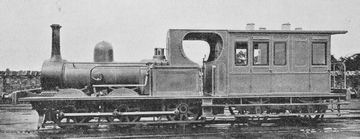

Auslieferungszustand mit Passagierabteil
Auslieferungszustand mit Passagierabteil
Locomotive Magazine, Mai 1903

Für die Nebenstrecke zwischen Gortatlea und Castleisland in Kerry County ließ die GSWR 1890 in Inchicore zwei Fahrzeuge bauen, die als die Vorstufe zu einem Dampftriebwagen bezeichnet werden können. Da auf der Strecke kaum ein kommerziell erfolgreicher Verkehr mit regulären Personenzügen durchführbar war, wurde eine besonders leichte Tenderlok mit einem Passagierabteil kombiniert. Laut dem Locomotive Magazine, Ausgabe Mai 1903 wurden die Passagierabteile jedoch in Wirklichkeit nicht für den vorgesehenen Zweck genutzt.

Später wurden die Loks auf die Strecke Fermoy-Mitchelstown in Cork County verlegt, auf der ein sehr leichtes Schienenprofil von nur 50 Pound pro Yard verlegt war. Während dort somit keine schwereren Loks fahren konnten, war die Achslast der beiden Fahrzeuge gering genug. Hier mussten sie Steigungen von 16,7 Promille bezwingen. Die Passagierabteile wurden bald entfernt, womit die Loks als herkömmliche Tenderloks eingesetzt werden konnten. Die letzten Jahre ihrer Dienstzeit verbrachten sie als Rangierloks im Hafen von Cork.

VarianteAuslieferungzustandUmbau Tenderlok
Allgemein
Bauzeit1890
HerstellerInchicore
Achsfolge0-6-4WT 0-6-0T
Spurweite5 ft 3 in (Irische Breitspur)
Maße und Gewichte
Länge22 ft 3 1/2 in
Radstand10 ft 11 in
Fester Radstand10 ft 11 in
Dienstmasse52,305 lbs
Reibungsmasse52,305 lbs
Achslast17,920 lbs
Kessel
Rostfläche10 sq ft
Strahlungsheizfläche52 sq ft
Rohrheizfläche310 sq ft
Verdampfungsheizfläche362 sq ft
Gesamtheizfläche362 sq ft
VarianteAuslieferungzustandUmbau Tenderlok
Triebwerk
Ø Treibräder44 in
Kesseldruck150 psi
Zylinderzwei, 10 x 18 in
Antrieb
Anfahrzugkraft5,216 lbf
Berechnete Werte
Dampftriebwagen
Tenderlok
Personenzug
Nebenbahn
Stand: 06/2022
Risszeichnung nach dem Umbau
Risszeichnung nach dem Umbau
Locomotive Magazine, November 1903
London, Brighton & South Coast Nr. 96
Großbritannien | 1869
Einzelstück

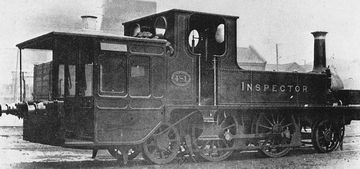

Nach dem Umbau in Nr. 481 „Inspector”
Nach dem Umbau in Nr. 481 „Inspector”
Locomotive Magazine, Mai 1898

Die LB&SCR stellte 1869 eine kleine Tenderlok in Dienst, die zur Beförderung von leichten Personenzügen auf der Nebenstrecke zwischen Brighton Central und Kemp Town benötigt wurde. Die Lok bekam zunächst die Nummer 96 und den Namen „Kemp Town”. 1874 wurde sie nach Havant bei Portsmouth versetzt und dabei mit der Nummer 115 versehen, während sie den Namen „Hayling Island” bekam.

An ihrem neuen Standort wurde sie bald nach Plänen von William Stroudley einer Überarbeitung unterzogen, wobei ein neuer Schornstein, größerer Dampfdom und ein Führerhaus eingebaut wurden. In dieser Zeit wechselte die Betriebsnummer zweimal zunächst zu 359 und dann zu 499.

Ein größerer Umbau wurde 1889 ebenfalls unter Stroudley durchgeführt. Für Inspektionsfahrten entlang der Strecken der LB&SCR wurde ein Passagierabteil hinter dem Führerhaus angebracht. Zum Tragen des zusätzlichen Gewichts wurde gleichzeitig eine Nachlaufachse angebracht, die wie schon die Vorlaufachse fest im Rahmen gelagert war. In dieser Form erhielt die Lok die Nummer 481 und den Namen „Inspector”. Ihr Dienst in dieser Rolle währte mindestens ein Jahrzehnt lang.

VarianteAuslieferungszustandUmbau
Allgemein
Bauzeit18691898
HerstellerSharp, Stewart & Co.
Achsfolge2-4-0T (Porter) 2-4-2T
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand11 ft
Fester Radstand11 ft
Dienstmasse43,456 lbs
Reibungsmasse30,016 lbs
Achslast15,680 lbs
BrennstoffKohle
Kessel
Strahlungsheizfläche33.8 sq ft
Rohrheizfläche278.5 sq ft
Verdampfungsheizfläche312.3 sq ft
Gesamtheizfläche312.3 sq ft
VarianteAuslieferungszustandUmbau
Triebwerk
Ø Treibräder48 in
Kesseldruck130 psi
DampfdehnungEinfach
Zylinderzwei, 10 x 16 in
Antrieb
AntriebDampf
Geschätzte Leistung80 hp (60 kW)
Opt. Geschwindigkeit14 mph
Anfahrzugkraft3,683 lbf
Berechnete Werte
Tenderlok
Personenzug
Inspection Engine
Stand: 06/2022
Risszeichnung: Auslieferungszustand
Risszeichnung: Auslieferungszustand
www.lbscr.org
Risszeichnung: nach dem Umbau 1877
Risszeichnung: nach dem Umbau 1877
Locomotive Magazine, Mai 1898
Risszeichnung: nach dem Umbau in Nr. 481 „Inspector”
Risszeichnung: nach dem Umbau in Nr. 481 „Inspector”
Locomotive Magazine, Mai 1898

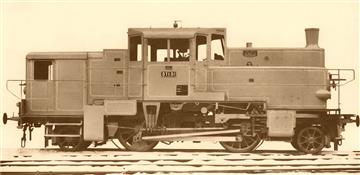

Österreichische Bundesbahnen (BBÖ) DT 1 „Dorftrottel”
Österreich | 1935
20 Stück
DT 1.07 im Oktober 1993 in Orth an der Donau
DT 1.07 im Oktober 1993 in Orth an der Donau
Herbert Ortner
Allgemein
Bauzeit1935-1938
HerstellerFloridsdorf
Achsfolge2-4-2T
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge36 ft 8 15/16 in
Radstand25 ft 1 9/16 in
Fester Radstand10 ft 6 in
Leermasse77,823 lbs
Dienstmasse98,767 lbs
Reibungsmasse57,320 lbs
Achslast28,660 lbs
Wasservorrat1,400 us gal
Brennstoff3,880 lbs (Kohle)
Kessel
Rostfläche8.9 sq ft
Strahlungsheizfläche47.9 sq ft
Rohrheizfläche409.4 sq ft
Verdampfungsheizfläche457.3 sq ft
Überhitzerfläche230.3 sq ft
Gesamtheizfläche687.6 sq ft
Triebwerk
Ø Treibräder57.1 in
Kesseldruck261 psi
DampfdehnungEinfach
Zylinderzwei, 11 7/16 x 22 7/16 in
Antrieb
AntriebDampf
Geschätzte Leistung268 hp (200 kW)
Opt. Geschwindigkeit15 mph
Max. Geschwindigkeit62 mph
Anfahrzugkraft11,372 lbf
Berechnete Werte
Dampftriebwagen
Gepäcktriebwagen
Nebenbahn
Österreichische Nordwestbahn Serie IXb Nr. 402 bis 410
k.k. Staatsbahnen Reihe 4.0
Österreich-Ungarn | 1880
9 Stück

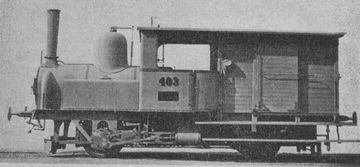

Nr. 403
Nr. 403
Allgemein
Bauzeit1880
HerstellerFloridsdorf
Achsfolge0-2-2T
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge27 ft 8 3/8 in
Radstand12 ft 5 5/8 in
Fester Radstand12 ft 5 5/8 in
Leermasse35,715 lbs
Dienstmasse44,092 lbs
Reibungsmasse26,015 lbs
Achslast26,015 lbs
Wasservorrat238 us gal
Brennstoff3,307 lbs (Kohle)
Kessel
Rostfläche6.9 sq ft
Strahlungsheizfläche39.8 sq ft
Rohrheizfläche415.5 sq ft
Verdampfungsheizfläche455.3 sq ft
Gesamtheizfläche455.3 sq ft
Triebwerk
Ø Treibräder40 in
Kesseldruck145 psi
DampfdehnungEinfach
Zylinderzwei, 8 7/8 x 15 3/4 in
Antrieb
AntriebDampf
Geschätzte Leistung161 hp (120 kW)
Opt. Geschwindigkeit27 mph
Anfahrzugkraft3,811 lbf
Berechnete Werte
Gepäcktriebwagen
Dampftriebwagen
Nebenbahn
St. Lawrence & Adirondack „Ne-Ha-Sa-Ne”
USA | 1896
Einzelstück

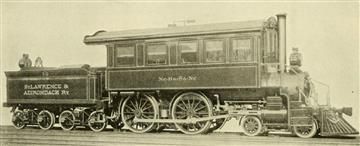

Bild der Lokomotive
Railway and Locomotive Engineering, Mai 1896

Die „Ne-Ha-Sa-Ne“ war eine Inspektionslokomotive der St. Lawrence & Adirondack Railway, die von ihrem Präsidenten W.S. Webb eingesetzt wurde. Ursprünglich war sie 1896 von Schenectady als normale 2'B für die Fall Brook Railway Company gebaut worden, wurde aber 1899 bei einem Unfall beschädigt. Danach wurde sie an ihren neuen Besitzer verkauft und für ihren neuen Zweck umgebaut.

Der Fahrgastraum bot Platz für sechs Sessel und war mit Mahagoni und Teppich ausgelegt. Die Lokomotive hatte auch genug Kraft, um Webbs privaten Wagen mit einem Gewicht von 55 Tonnen zu transportieren. Allerdings wurde sie von Webb nicht lange genutzt und bald an die Central Railroad of Pennsylvania verkauft.

Allgemein
Bauzeit1896
HerstellerSchenectady
Achsfolge4-4-0 (American)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Dienstmasse78,700 lbs
Reibungsmasse49,700 lbs
Achslast24,850 lbs
Kessel
Verdampfungsheizfläche783.7 sq ft
Gesamtheizfläche783.7 sq ft
Triebwerk
Ø Treibräder63 in
Kesseldruck190 psi
DampfdehnungEinfach
Zylinderzwei, 14 x 22 in
Antrieb
AntriebDampf
Anfahrzugkraft11,054 lbf
Berechnete Werte
Dampflok
Inspection Engine
Stand: 09/2024
