Dampfloks mit riesigen Rädern
Raddurchmesser über 2.300 mm für höhere Geschwindigkeiten
zurück

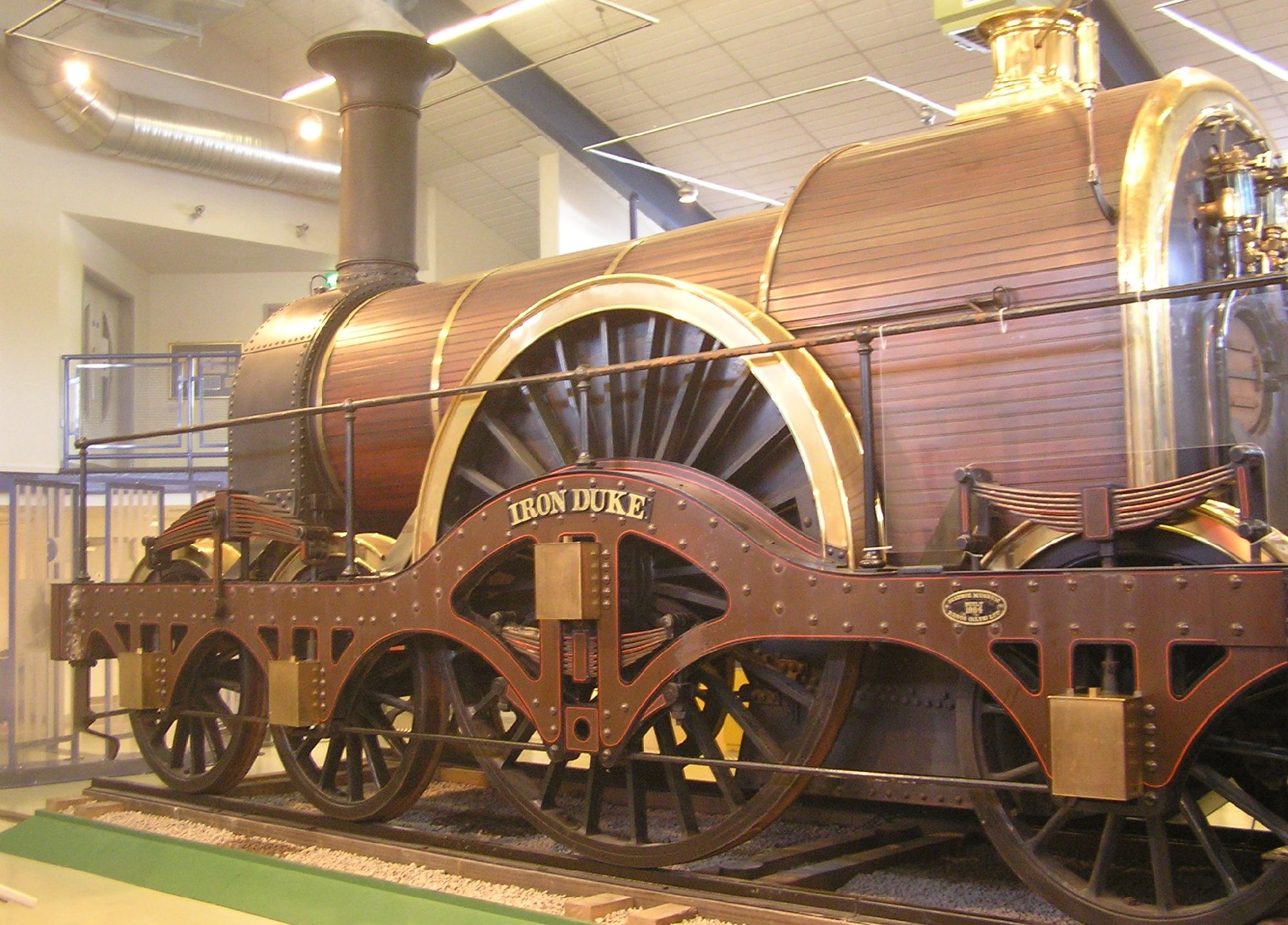

Replika der „Iron Duke” der GWR mit einem Treibraddurchmesser von acht Fuß oder 2.438 mm
Replika der „Iron Duke” der GWR mit einem Treibraddurchmesser von acht Fuß oder 2.438 mm
Gillett's crossing

Bei einer Dampflok hängt die erreichbare Höchstgeschwindigkeit direkt vom Raddurchmesser ab. Da bei zunehmender Geschwindigkeit die Kolbengeschwindigkeit steigt und sich auch die Kuppel- und Treibstangen sowie das Steuergestänge schneller bewegen, wird die Höchstgeschwindigkeit vom Durchmesser der Treib- und Kuppelräder begrenzt. Im 20. Jahrhundert galt die Regel, die Drehzahl auf etwa 300 bis 350 Umdrehungen pro Minute zu begrenzen. Bei einem guten Masseausgleich waren auch bis zu 400 Umdrehungen pro Minute möglich. Erst später richtete man sich eher nach der Kolbengeschwindigkeit, die auch vom Kolbenhub abhängt. Auch sollten die Drehzahlen und Kolbengeschwindigkeiten bei üblichen Reisegeschwindigkeiten auch innerhalb der Toleranzen nicht zu hoch sein, um den Verschleiß zu verringern.

Deshalb versuchte man schon früh, die Drehzahl der angetriebenen Räder durch einen größeren Durchmesser zu verringern. Der Nachteil dabei war, dass die Zugkraft mit größerem Durchmesser abnimmt. Ein weiteres Problem mit sehr großen Rädern ist zudem, dass der Kessel im Normalfall nur oberhalb der Achse angeordnet werden kann und ein größerer Raddurchmesser somit zu einer höheren Kessellage führt. Dies war gerade in der Mitte des 19. Jahrhunderts scheinbar ein großes Problem, da man glaubte, für eine bessere Laufruhe den Schwerpunkt so niedrig wie möglich legen zu müssen. Auch eine Verringerung der Kolbengeschwindigkeit durch einen kürzeren Hub bringt eine geringere Zugkraft mit sich, was auf anderem Wege ausgeglichen werden muss.

Trotz der Probleme versuchte man während der gesamten Dampfepoche, Dampfloks mit besonders großen Rädern erfolgreich einzusetzen. Das Extrem wurde bereits 1838 mit der „Hurricane” der britischen Great Western Railway erreicht. Hier waren die Treibräder zehn Fuß oder 3.048 mm groß und auf einem zusätzlichen Wagen montiert, um Probleme mit der Platzierung relativ zum Kessel zu umgehen. Bei der französischen „L'aigle” von 1855 unterteilte man den Kessel in mehrere Kammern, um die Achsen der 2.850 mm großen Kuppelräder besser unterbringen zu können.

Die „Hurricane” und die „L'aigle” waren kein Erfolg, aber es gab auch erfolgreichere Entwürfe mit einem Raddurchmesser von weniger als 2.600 mm. Darunter waren einige Cramptons, die um 1850 schon Reisegeschwindigkeiten über 100 km/h erreichten. Gerade die Briten bauten bis um 1900 Loks der Achsfolgen 1A1 und 2'A1 mit einem Treibraddurchmesser von mehr als 7 1/2 Fuß

Im 20. Jahrhundert erschienen weniger Dampfloks mit derart großen Rädern, da auch die schnellsten Schnellzüge zunehmend drei Kuppelachsen benötigten. Hier versuchte man nun, mit mehreren Zylindern oder einem perfektionierten Masseausgleich auch mit nur zwei Meter großen Rädern Geschwindigkeiten von 140 km/h und mehr zu erreichen. Bei der Deutschen Reichsbahn baute man in den Dreißigern die Schlepptenderloks der Baureihe 05 und die Tenderloks der Baureihe 61, die 2.300 mm große Räder und eine Stromlinienverkleidung hatten. Wie auch die 18 201 aus der DDR waren diese jedoch nur Prototypen. Die letzten großen US-amerikanischen Schnellzugloks der Achsfolge 2'D2' aus den Vierzigern waren auf Grund der allgemeinen Qualität ihrer Konstruktion und Fertigung auch mit weniger als zwei Meter großen Rädern und nur zwei Zylindern dazu in der Lage, Geschwindigkeiten von annähernd oder sogar mehr als 200 km/h zu erreichen.

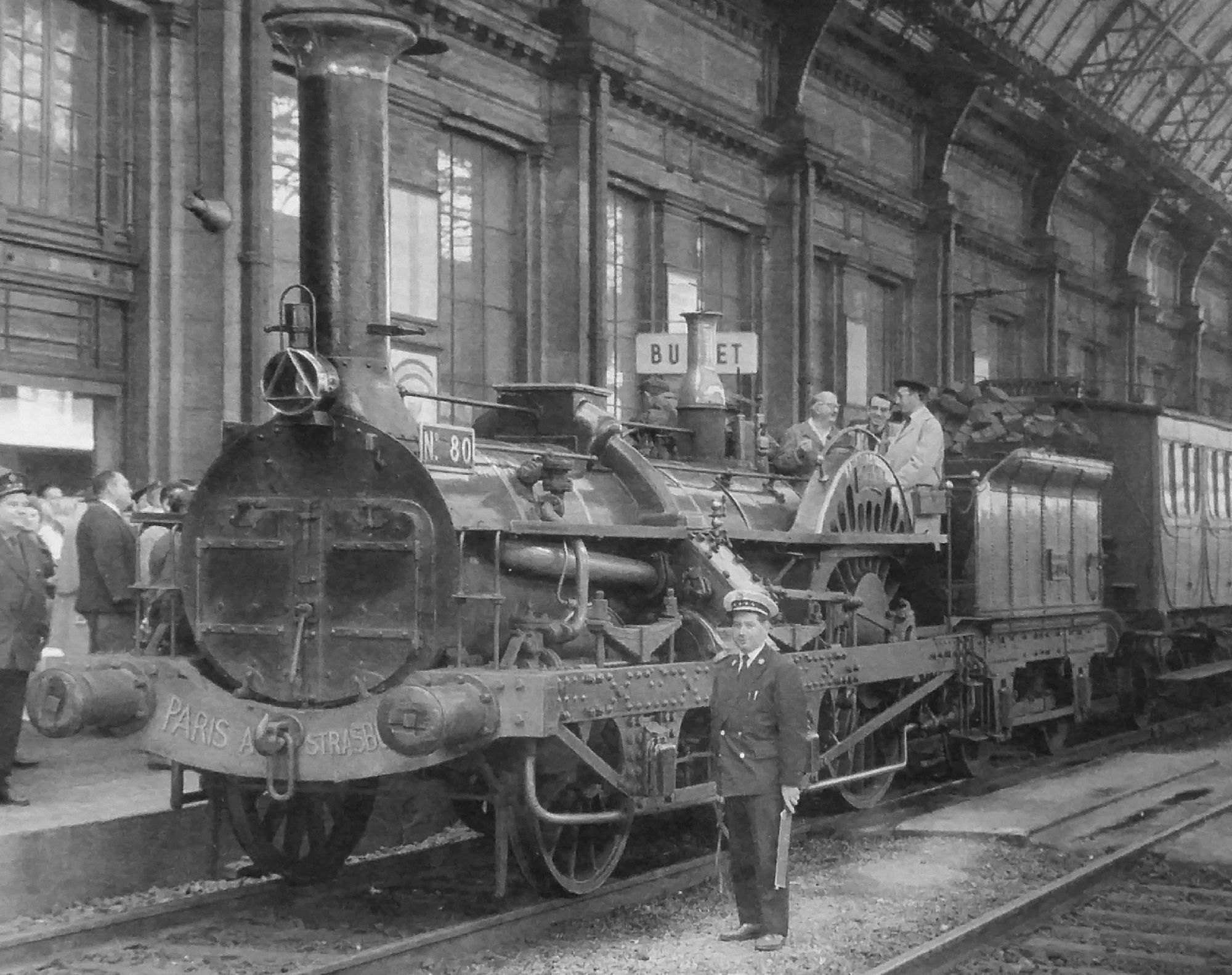

Crampton Nr. 80 „Le Continent” der Est mit einem Raddurchmesser von 2.300 mm
Crampton Nr. 80 „Le Continent” der Est mit einem Raddurchmesser von 2.300 mm
Deutsche Reichsbahn 18 201
Deutschland | 1961
Einzelstück
18 201 mit beiden Tendern im Juni 2010 in Darmstadt-Kranichstein
18 201 mit beiden Tendern im Juni 2010 in Darmstadt-Kranichstein
Hugh Llewelyn

Um 1960 war die Reichsbahn auf der Suche nach einer schnellen Lokomotive, mit der die Laufeigenschaften neu zu entwickelnder Personenwagen getestet werden können. Die Wahl fiel auf den Neubau einer Dampflokomotive, die auf Baugruppen anderer Maschinen zurückgreifen sollte. Große Teile des Rahmens übernahm man von der Stromlinien-Tenderlok 61 002, die mit ihren 2.300 mm großen Kuppelrädern einst 175 km/h erreichte. Andere Teile des Fahrwerks und die äußeren Zylinder stammten aus der nicht sehr erfolgreichen Hochdrucklok H 45 024, während der mittlere Zylinder neu gefertigt wurde. Das Ergebnis wurde 1961 im RAW Meiningen fertiggestellt, hatte eine teilweise Stromlinienverkleidung und war grün lackiert.

Die Maschine konnte schon in einer frühen Phase der Erprobung 160 km/h erreichen und schaffte im November 1964 auf dem Eisenbahnversuchsring Velim 176 km/h. In den ersten Jahren wurde die 18 201 zwischen den Erprobungsfahrten regulär im Schnellzugdienst verwendet, was aber nach einigen Jahren auf Grund der Verschleißerscheinungen eingestellt wurde. 1967 erfolgte ein Umbau von Kohle- auf Ölhauptfeuerung. Mit der Umzeichnung in das EDV-Nummernsystem wurde sie zur 02 0201-0. 1972 konnte der Rekord auf 182,4 km/h verbessert werden, was sie zur schnellsten betriebsfähigen Dampflok der Welt machte.

Nachdem die Lok nicht mehr für Testfahrten benötigt wurde, kam sie ab 1980 vor Sonderzügen zum Einsatz. Später bekam sie einen zweiten Tender, mit dem lange Strecken einfacher bewältigt werden konnten. Für Probleme sorgten mehrmals Entgleisungen und fehlende Drehmaschinen für die großen Radsätze. Nach der Stilllegung 1997 wurde die 18 201 von der extra dafür gegründeten Dampf-Plus GmbH aufgekauft und aufgearbeitet, so dass sie seit 2002 wieder fahren konnte.

Zwischen April 2002 und 2005 war sie mit Spenden des Modellbahnherstellers Roco in Rot lackiert, bis sie erneut eine grüne Farbgebung bekam. Im Jahr 2011 wurden bei einer Sonderfahrt erneut 160 km/h erreicht. Nach mehrfachem Wechsel des Besitzers erfolgte 2018 die erneute Abstellung nach Fristablauf der mittlerweile als Denkmal eingetragenen Maschine. Der neue Besitzer gab die Lok im November 2019 zur erneuten Hauptuntersuchung. Bis heute ist sie noch nicht wieder betriebsfähig.

Allgemein
Bauzeit1961
HerstellerRAW Meiningen
Achsfolge4-6-2 (Pacific)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge82 ft 5 15/16 in
Radstand43 ft 10 3/4 in
Fester Radstand16 ft 8 13/16 in
Leermasse225,974 lbs
Dienstmasse250,445 lbs
Reibungsmasse134,923 lbs
Gesamtmasse411,823 lbs
Achslast45,856 lbs
Wasservorrat8,982 us gal
Brennstoff3,566 us gal (Öl)
Kessel
Rostfläche45.5 sq ft
Strahlungsheizfläche229.3 sq ft
Rohrheizfläche1,991.3 sq ft
Verdampfungsheizfläche2,220.6 sq ft
Überhitzerfläche902 sq ft
Gesamtheizfläche3,122.6 sq ft
Triebwerk
Ø Treibräder90.6 in
Kesseldruck236 psi
DampfdehnungEinfach
Zylinderdrei, 20 1/2 x 26 in
Antrieb
AntriebDampf
Ind. Leistung2,119 hp (1,580 kW)
Opt. Geschwindigkeit37 mph
Max. Geschwindigkeit112 mph
Anfahrzugkraft36,249 lbf
Berechnete Werte
Dampflok
Schnellzug
Stromlinie
Umbau
Stand: 05/2024
Deutsche Reichsbahn Baureihe 05
Deutschland | 1935
3 Stück
Abbildung aus dem Brockhaus, Ausgabe 1938
Abbildung aus dem Brockhaus, Ausgabe 1938

Neben den Tenderloks der Baureihe 61 erkannte man auch den Bedarf nach leistungsfähigeren Schnellzugloks, um reguläre Schnellzüge mit höheren Gewicht trotzdem mit höheren Geschwindigkeiten befördern zu können. Es folgte eine Ausschreibung unter verschiedenen Firmen, deren Gewinner eine 2'C2'-Lok mit Stromlinienverkleidung von Borsig war. Im Gegensatz zu ihren Konkurrenten, die zum Teil auch als Dampfturbinenloks konstruiert worden waren, entstand die Baureihe 05 als herkömmliche Dreizylinder-Dampflok, die sich so weit wie möglich an der Konstruktion der Einheitsloks orientierte. Im Jahr 1935 entstanden die 05 001 und 05 002 in regulärer Bauart, 1937 folgte dann die abweichende 05 003.

Die Loks verfügten über 2.300 mm messende Kuppelräder und je ein zweiachsiges Drehgestell vorne und hinten. Die Verkleidung deckte das Fahrwerk vollständig ab, sie hatte eine gerade Unterkante und führte bis einige Zentimeter oberhalb der Schienenoberkante. Der fünfachsige Tender der Bauart 2'3 T37 war ebenfalls verkleidet, ansonsten jedoch zum größten Teil mit der Einheitsbauart kompatibel. Die Verkleidung des Tenders war bündig mit der Verkleidung der Lokomotive, abnehmbar und schloss das Führerhaus nach hinten ab.

Testfahrten ergaben eine indizierte Leistung von etwa 2.360 PS, kurzzeitig war auch erheblich mehr möglich. Als reguläre Höchstgeschwindigkeit waren 150 km/h vorgesehen, zum Aufholen von Verspätungen erfolgte die Zulassung für 175 km/h. Als typische Zugmasse für diese Geschwindigkeiten wurden 250 Tonnen angegeben.

Berechnungen hatten ergeben, dass man durch die Verkleidung bei 140 km/h einen Leistungszuwachs von 385 PS am Zughaken erreicht hatte. Problematisch war wie bei allen großen Einheitsloks die große Länge der Heizrohre, die hier 7.000 mm erreichte und tendenziell zu Spannungen führte. Im Gegensatz zu den meisten anderen Loks dieser Zeit wurden die Kuppelräder beidseitig abgebremst und zusätzlich erreichte man mittels eines Fliehkraftreglers eine geschwindigkeitsabhängige Regelung der Bremse. Damit konnte man mit dem üblichen Zuggewicht bei einem Vorsignalabstand von 1.200 Meter rechtzeitig zum Stillstand kommen.

Bei den Testfahrten und im folgenden Planeinsatz der beiden ersten Maschinen übertrafen sie die Anforderungen häufig. Die Regel waren Züge, die aus fünf schweren Schnellzugwagen bestanden und zusammen knapp 250 Tonnen wogen. Dabei wurden auch mehrfach Geschwindigkeiten oberhalb der zugelassenen Höchstgeschwindigkeit über längere Strecken gehalten. Am 11. Mai 1935 fuhr die 05 002 mit nur vier Wagen zwischen Hamburg und Berlin. Obwohl keine Rekordfahrt geplant war, erreichte die Nadel des Geschwindigkeitsmessers ihren Anschlag bei 200 km/h und verharrte dort auch längere Zeit. Mittels der Kilometersteine und Zeitmessungen errechnete man über 5 km einen Durchschnitt von 200,4 km/h und kurzzeitig 201 km/h.

Neben einer berechneten Leistung von 3.400 PS bedeutete dies einen Geschwindigkeitsrekord für Dampflokomotiven, der aber bis heute umstritten ist. Häufig wird der Rekord der englischen „Mallard” mit 201,2 km/h zugeschrieben, jedoch fand diese Fahrt nicht nur auf einem leichten Gefälle statt, sondern sie führte ebenfalls zu Schäden durch ein heißgelaufenes Lager an den Treibstangen und es wird meist angeführt, dass die Fahrt nicht ausreichend dokumentiert wurde. Auch einige amerikanische Loks erreichten angeblich über 220 km/h, jedoch fehlt in diesen Fällen jegliche belastbare Dokumentation.

Das dritte Exemplar folgte in einer sehr ungewöhnlichen Konfiguration, da man bei diesen Geschwindigkeiten Vorteile darin sah, den Führerstand nach vorne zu verlegen. Um eine Trennung von Heizer und Lokführer zu vermeiden, wurde der Kessel rückwärts eingebaut. Da sich die Feuerbüchse nun auf der dem Tender entgegengesetzten Seite befand, installierte man eine Kohlenstaubfeuerung. Die Förderung folgte durch eine Leitung, die sich durch das komplette Fahrwerk zog und auf Grund des Innenzylinders auch Biegungen aufwies. Ein weiterer Unterschied war der Einbau einer Verbrennungskammer, um die nach der schnellen Verbrennung sehr heißen Gase vor dem Auftreffen auf die Heizrohre etwas abkühlen zu lassen. Die Ausführung der 05 003 bewährte sich nicht, da in vielen Situationen ein Mangel an Verbrennungsluft herrschte und es häufig zu Verstopfungen durch abgelagerte Schlacke kam. 1944 wurde schließlich der Kessel in die herkömmliche Lage gedreht und auf Feuerung mit normaler Kohle umgebaut, während die Verkleidung entfernt wurde.

Im Gegensatz zu fast allen in kleinen Stückzahlen vorhandenen Loks musterte die Bundesbahn die drei 05 nicht aus, da man nicht auf diese schnellen und leistungsfähigeren Maschinen verzichten konnte. Bei der Überholung im Jahr 1950 entfernte man auch bei den 05 001 und 002 die Reste der ohnehin im Krieg in Mitleidenschaft gezogenen Verkleidung. Dies führte nicht zu merkbaren Nachteilen, weil das Netz nun nicht mehr die höchsten Geschwindigkeiten erlaubte. Jedoch wurde der Kesseldruck von 20 auf 16 bar reduziert, um das Material zu schonen.

In den Jahren 1957 und 1958 ersetzte man die drei Exemplare gegen Dieselloks der Baureihe V 200. Daraufhin wurden die 002 und 003 bis 1960 verschrottet, nur die 001 blieb erhalten. Im Anschluss stellte man bei letzterer die Verkleidung zum größten Teil wieder her und verbrachte die Lok ins Verkehrsmuseum Nürnberg.

VarianteAuslieferungszustandreduzierter Kesseldruck05 003 (Kohlenstaub)
Allgemein
Bauzeit19351937
HerstellerBorsig
Achsfolge4-6-4 (Hudson)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge86 ft 2 1/16 in88 ft 7 in
Radstand45 ft 7 1/4 in
Fester Radstand72 ft 4 7/8 in73 ft 0 3/4 in73 ft 5 7/8 in
Gesamtradstand16 ft 8 13/16 in
Leermasse253,090 lbs
Dienstmasse279,325 lbs285,498 lbs
Reibungsmasse124,341 lbs130,073 lbs
Achslast41,447 lbs43,211 lbs
Wasservorrat9,774 us gal9,246 us gal
Brennstoff22,046 lbs (Kohle)26,455 lbs (Kohlenstaub)
Kessel
Rostfläche50.7 sq ft47.4 sq ft
Strahlungsheizfläche199.1 sq ft243.9 sq ft
Rohrheizfläche2,556.4 sq ft2,209.2 sq ft
Verdampfungsheizfläche2,755.6 sq ft2,453.1 sq ft
Überhitzerfläche968.8 sq ft881.6 sq ft
Gesamtheizfläche3,724.3 sq ft3,334.7 sq ft
Triebwerk
Ø Treibräder90.6 in
Kesseldruck290 psi232 psi290 psi
DampfdehnungEinfach
Zylinderdrei, 17 11/16 x 26 in
Antrieb
AntriebDampf
Ind. Leistung3,353 hp (2,500 kW)2,328 hp (1,736 kW)3,412 hp (2,544 kW)
Opt. Geschwindigkeit64 mph56 mph65 mph
Max. Geschwindigkeit109 mph
Anfahrzugkraft33,316 lbf26,655 lbf33,316 lbf
Berechnete Werte
Dampflok
Schnellzug
Stromlinie
Prototyp
Stand: 01/2022
05 003 mit vorne liegendem Führerhaus
05 003 mit vorne liegendem Führerhaus
flickr/Historical Railway Images
Deutsche Reichsbahn Baureihe 61
Deutschland | 1935
2 Stück
Seitenansicht der 61 002
Seitenansicht der 61 002

In den dreißiger Jahren sah sich die deutsche Dampflokindustrie in zunehmendem Maße von den modernen Schnelltriebwagen unter Druck gesetzt. So entwarf Henschel ab 1933 den Henschel-Wegmann-Zug, bei dem sowohl die Lok, als auch die vier Personenwagen stromlinienförmig verkleidet waren. Die dafür entwickelte Tenderlok der Baureihe 61 entstand nur zwei mal in unterschiedlicher Ausführung, stellte jedoch ihre Leistungsfähigkeit unter Beweis und wäre vermutlich ohne Ausbruch des Krieges in Serie gefertigt worden.

Bei der 1935 fertiggestellten 61 001 handelte es sich um eine 2'C2'-Maschine mit zwei Zylindern, die möglichst leicht ausgeführt war. So waren etwa die Vorräte gerade groß genug, um die geplante Strecke von Berlin nach Dresden zu überbrücken. Die Ausführung als Tenderlok wurde gewählt, um sie am Ende der Strecke ohne ein Drehen an das andere Ende des Zuges zu setzen, um in dieser Hinsicht keinen zu großen Nachteil im Vergleich zu den Schnelltriebwagen zu haben. Eine Besonderheit war die Lackierung, die in Silber-Creme-Violett in den gleichen Farben wie die Wagen gehalten war.

Statt des üblichen Langrohrkessels verwendete man einen Kessel nach dem Prinzip von Robert Garbe, welches eine lange und schmale Feuerbüchse vorsah. Dieser ermöglichte bei Verwendung der üblichen Legierungen einen Druck von 20 bar und hielt auch zeitweise sehr hohen Verdampfungsleistungen ohne Schäden stand. Mit den 2.300 mm großen Kuppelrädern erreichte die Lok bis zu 185 km/h, so dass die Zulassung für 175 km/h erfolgte.

Obwohl sich die 61 001 als sehr leistungsfähig herausstellte, führte das Triebwerk mit zwei Zylindern bei hohen Geschwindigkeiten zu einem unruhigen Lauf. Aus diesem Grund wurde 1939 die 61 002 gebaut, welche über drei Zylinder verfügte. Zusätzlich erweiterte man das hintere Drehgestell auf drei Achsen, um die etwas zu knapp bemessenen Vorräte vergrößern zu können.

Mit den ebenfalls leicht ausgeführten Wagen mit Zulassung für 160 km/h konnte man die 176 km lange Strecke Berlin – Dresden in nur 108 Minuten bewältigen, für die man unter heutigen Bedingungen mehr als zwei Stunden benötigt. Der Zug konnte mit den vier Wagen innerhalb von sechs Minuten die Höchstgeschwindigkeit erreichen. Nach einer Pause ab Kriegsbeginn wurde die 001 nur noch als Heizlok eingesetzt, die 002 kam jedoch ab Ende 1940 wieder in den Schnellzugverkehr zum Einsatz.

Nach dem Krieg kam die 61 001 zur Bundesbahn, wo das Einzelstück in Bebra stationiert wurde und nach dem Entfernen der Verkleidung bis zu einem Unfall im Jahr 1951 genutzt wurde. Danach wurde sie nicht wieder aufgearbeitet und 1957 verschrottet.

Die 61 002 blieb in Dresden bei der Reichsbahn und wurde dort zunehmend für Testfahrten bei hohen Geschwindigkeiten eingesetzt, da die Instandsetzung für den Planverkehr zu aufwendig war. 1961 erfolgte der Umbau zur Schlepptenderlok 18 201, die einen Neubaukessel und Teile der Versuchsmaschine H 45 024 erhielt. Sie erreichte bis zu 182,5 km/h und ist bis heute regelmäßig im Einsatz.

Variante61 00161 002
Allgemein
Bauzeit19351939
HerstellerHenschel
Achsfolge4-6-4T (Hudson) 4-6-6T
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge60 ft 7 3/8 in61 ft 9 1/8 in
Radstand47 ft 0 15/16 in
Fester Radstand16 ft 8 13/16 in
Dienstmasse284,616 lbs322,315 lbs
Reibungsmasse125,002 lbs124,120 lbs
Achslast41,888 lbs41,447 lbs
Wasservorrat4,491 us gal5,548 us gal
Brennstoff11,023 lbs (Kohle)13,228 lbs (Kohle)
Kessel
Rostfläche29.6 sq ft30 sq ft
Strahlungsheizfläche176.5 sq ft
Rohrheizfläche1,482.2 sq ft1,436.1 sq ft
Verdampfungsheizfläche1,658.7 sq ft1,612.6 sq ft
Überhitzerfläche744.9 sq ft
Gesamtheizfläche2,403.6 sq ft2,357.5 sq ft
Triebwerk
Ø Treibräder90.6 in
Kesseldruck290 psi
DampfdehnungEinfach
Zylinderzwei, 18 1/8 x 29 1/2 indrei, 15 3/8 x 26 in
Antrieb
AntriebDampf
Ind. Leistung1,430 hp (1,066 kW)
Opt. Geschwindigkeit35 mph36 mph
Max. Geschwindigkeit109 mph
Anfahrzugkraft26,372 lbf25,022 lbf
Berechnete Werte
Dampflok
Schnellzug
Tenderlok
Stromlinie
Prototyp
Stand: 01/2022
Französische Ostbahn Nr. 79 bis 90 und 174 bis 188
Frankreich | 1852
27 Stück
Bild der Lokomotive
Railway and Locomotive Engineering, Januar 1896

Nachdem die Nord ab 1849 bereits 100 km/h schnelle Crampton-Maschinen mit einem Treibraddurchmesser von 2.100 mm hatte bauen lassen, beschaffte die Est drei Jahre später ähnliche mit einem Durchmesser von 2.300 mm. Die Maschinen der Est konnten daraufhin sogar 120 km/h erreichen, was für den Ruf der Crampton als „Windhunde der Schiene” zuträglich war. Dazu musste zunächst auf Dekret von von Napoleon III die zugelassene Höchstgeschwindigkeit auf den französischen Bahnstrecken erhöht werden.

Nachdem 1852 die zwölf Exemplare mit den Nummern 79 bis 90 von Cail ausgeliefert worden waren, folgten 1855 15 weitere mit den Nummern 174 bis 188 von Schneider-Creusot. Die erste Laufachse hatte einen größeren Durchmesser als die zweite und trug ein deutlich höheres Gewicht. Die Loks konnten bis zu 15 der Personenwagen ihrer Zeit ziehen und erreichten üblicherweise mit neun bis zehn Wagen eine Durchschnittsgeschwindigkeit von 55 bis 75 km/h.

Da sich die Reibungsmasse von nur etwas mehr als zehn Tonnen später wie bei den meisten Cramptons als ungenügend herausstellte, erfolgte ab 1881 ein Umbau. Um das Gewicht weiter nach hinten zu verlagern, wurden besonders massive und schwere Radnaben und ein kleinerer Kessel verbaut. Zum Ausgleich wurde der Kessel nun mit einem höheren Druck betrieben. Zusammen mit anderen Erweiterungen, die etwa der Westinghouse-Druckluftbremse, konnte die Reibungsmasse um etwa 3,5 Tonnen erhöht werden.

Es dauerte bis kurz vor der Jahrhundertwende, bis andere Schnellzugloks den Cramptons den Rang ablaufen konnten. Die Nummer 80 „Le Continent” ist das einzige Exemplar, das bis heute erhalten ist. Es wurde 1925 in den Originalzustand zurückversetzt und zunächst im Gare de l'Est in Paris ausgestellt. 1946 wurde sie wieder betriebsbereit gemacht, steht jedoch seit 1970 wieder. Heute findet man die theoretisch rollfähige Maschine in der Cité du train in Mulhouse, jedoch ist derzeit keine erneute Aufarbeitung geplant.

VarianteAuslieferungszustandUmbau
Allgemein
Bauzeit1852, 18551881
HerstellerCail, SchneiderEst
Achsfolge4-2-0 (Crampton)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge44 ft 3 7/8 in
Leermasse51,967 lbs67,197 lbs
Dienstmasse59,029 lbs76,496 lbs
Reibungsmasse22,487 lbs30,247 lbs
Gesamtmasse104,951 lbs
Achslast22,487 lbs30,247 lbs
Wasservorrat1,585 us gal2,113 us gal
Brennstoff7,055 lbs (Kohle)10,141 lbs (Kohle)
Kessel
Rostfläche13.9 sq ft14 sq ft
Strahlungsheizfläche81.8 sq ft71.6 sq ft
Rohrheizfläche957.1 sq ft910.8 sq ft
Verdampfungsheizfläche1,038.9 sq ft982.4 sq ft
Gesamtheizfläche1,038.9 sq ft982.4 sq ft
Triebwerk
Ø Treibräder90.6 in
Kesseldruck99 psi116 psi
DampfdehnungEinfach
Zylinderzwei, 15 3/4 x 22 1/16 in
Antrieb
AntriebDampf
Geschätzte Leistung228 hp (170 kW)282 hp (210 kW)
Opt. Geschwindigkeit29 mph30 mph
Max. Geschwindigkeit75 mph
Anfahrzugkraft5,061 lbf5,954 lbf
Berechnete Werte
Dampflok
Schnellzug
Stand: 06/2022
„Le Continent” in der Cité du train, Mulhouse
„Le Continent” in der Cité du train, Mulhouse
Alf van Beem
Ursprungszustand der Nr. 79 „Le Globe”
Ursprungszustand der Nr. 79 „Le Globe”
Locomotive Magazine, August 1923
Nr. 184 umgebaut mit schwereren Treibrädern
Nr. 184 umgebaut mit schwereren Treibrädern
Locomotive Magazine, August 1923
Auf YouTube ansehen
Französische Ostbahn Serie 4 Nr. 501 bis 562
Frankreich | 1878
62 Stück
Ein Exemplar des dritten Bauloses Nr. 523 bis 542 aus Wiener Neustadt
Ein Exemplar des dritten Bauloses Nr. 523 bis 542 aus Wiener Neustadt
Die Lokomotive, November 1920

Obwohl sich die Crampton-Lok in Frankreich allgemein und im Besonderen bei der Est für lange Zeit einer großen Beliebtheit erfreute, gelangte sie in den späten 1870er Jahren an ihre Grenzen. Somit ließ Regray zunächst sieben Loks fertigen, die über die Achsfolge 1B verfügten. Da die Belpaire-Feuerbüchse mit der Rückseite an der zweiten Kuppelachse abschloss und die Räder mit einem Durchmesser von 2,31 Metern immer noch sehr groß waren, wurden die Loks als „gekuppelte Cramptons” oder „Super-Cramptons” bezeichnet. Bei den Maschinen 508 bis 510 zog man die Feuerbüchse weiter nach vorne, so dass sie zwischen den Kuppelachsen lag. Die Loks hatten einen doppelten Außenrahmen, in dem die Zylinder lagen.

Nachdem die ersten zehn Exemplare 1878 und 1879 in den Werkstätten der Est in Épernay gefertigt worden waren, bestellte man die nächsten 32 Exemplare bei kommerziellen Anbietern. So kamen die Nummern 511 bis 522 1881 von Cail in Paris und die 523 bis 542 1882 von der Wiener Neustädter Lokomotivfabrik. Ihre Räder waren nur noch 2,10 Meter groß und die Zylinder waren geringfügig verkleinert worden. Sie verfügten außerdem über eine konventionelle Feuerbüchse, die größer als die bisherige Belpaire-Feuerbüchse war.

Eine dritte Serie über 20 Exemplare wurde 1884 und 1885 wieder in Épernay gefertigt. Diese bekamen einen größeren Kessel, der bei der Rohrheizfläche die Marke von 100 Quadratmetern überschritt. Damit erreichten sie eine Kesselleistung, die größer als bei zeitgemäßen Loks der Achsfolge 1B1 oder 2'B war. Zudem hatten sie einen größeren Tender bekommen, der neben den drei Tonnen Kohle bis zu 13 Kubikmeter Wasser fassen konnte, statt der zehn Kubikmeter der älteren Tender. Die Zugkraft wurde später bei 48 der 52 Exemplaren der letzten beiden Serien erhöht, indem der Raddurchmesser auf 1,83 Meter verringert wurde.

Bei den Nummern 508 und 509 erfolgte 1888 ein Umbau auf einen Flaman-Kessel, der mit zwei Röhren eine maximale Anzahl von Rauchrohren fassen konnte. Da nach dem Umbau die Vorderachse sehr stark belastet war, wurde die Laufachse gegen ein Drehgestell ersetzt. Da die Ergebnisse der Umbauten den hohen Aufwand nicht rechtfertigten, wurden keine weiteren Maschinen derart umgebaut. Die Maschinen mit verkleinerten Kuppelrädern wurden bald zunehmend im gewöhnlichen Personenzugdienst eingesetzt und teilweise bis 1936 genutzt. Die ersten der nicht umgebauten Exemplare waren dagegen bereits 1906 ausgemustert worden.

Variante501-510511-542543-5622511-2562 - kleinere Räder
Allgemein
Bauzeit1878-18791881-18821884-1885
HerstellerÉpernayCail, Wiener NeustadtÉpernayCail, Wiener Neustadt, Épernay
Achsfolge2-4-0 (Porter)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge47 ft 0 3/4 in
Länge Lok27 ft 8 1/16 in27 ft 9 7/16 in29 ft 5 3/4 in
Radstand17 ft 6 5/8 in
Fester Radstand17 ft 6 5/8 in
Leermasse31,568 lbs31,645 lbs
Dienstmasse92,241 lbs88,229 lbs100,817 lbs
Reibungsmasse63,206 lbs62,038 lbs67,814 lbs
Gesamtmasse145,152 lbs119,094 lbs163,980 lbs
Achslast32,871 lbs31,129 lbs34,921 lbs
Wasservorrat3,434 us gal
Brennstoff6,614 lbs (Kohle)
Kessel
Rostfläche18.6 sq ft25.6 sq ft25.8 sq ft
Strahlungsheizfläche86.1 sq ft96.4 sq ft98.3 sq ft
Rohrheizfläche910.6 sq ft911.1 sq ft1,099.1 sq ft
Verdampfungsheizfläche996.7 sq ft1,007.5 sq ft1,197.4 sq ft
Gesamtheizfläche996.7 sq ft1,007.5 sq ft1,197.4 sq ft
Triebwerk
Ø Treibräder90.9 in82.7 in83.1 in72 in
Kesseldruck130 psi145 psi160 psi
DampfdehnungEinfach
Zylinderzwei, 17 11/16 x 25 3/16 inzwei, 16 15/16 x 24 13/16 inzwei, 17 5/16 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung335 hp (250 kW)469 hp (350 kW)536 hp (400 kW)570 hp (425 kW)
Opt. Geschwindigkeit22 mph31 mph32 mph27 mph
Max. Geschwindigkeit56 mph
Anfahrzugkraft9,647 lbf9,537 lbf10,693 lbf13,569 lbf
Berechnete Werte
Dampflok
Schnellzug
Flaman-Kessel
Stand: 09/2022
Nr. 503 (erste Serie)
Nr. 503 (erste Serie)
Locomotive Magazine, September 1923
Nr. 512 (zweite Serie) umgebaut mit kleineren Rädern und neuer Nummer 2512
Nr. 512 (zweite Serie) umgebaut mit kleineren Rädern und neuer Nummer 2512
Locomotive Magazine, September 1923
Nr. 508 nach dem Umbau mit Achsfolge 2'B und Flaman-Kessel
Nr. 508 nach dem Umbau mit Achsfolge 2'B und Flaman-Kessel
Locomotive Magazine, September 1923
Französische Westbahn Nr. 261 „L'Aigle”
Frankreich | 1855
Einzelstück
Bild der Lokomotive
Locomotive Magazine, Dezember 1901

In einer Zeit, als versucht wurde möglichst große Räder zum Erreichen hoher Geschwindigkeiten zu verwenden und dabei den Schwerpunkt niedrig zu halten, entstanden einige kuriose Konstruktionen. Bei der französischen Ouest bauten Blavier und Larpent 1855 die „L'Aigle” („Der Adler”) mit 2,85 Meter großen Rädern. Ihr Ziel lag darin, die doppelte Geschwindigkeit wie die Cramptons zu erreichen. Da man mit diesen zu dieser Zeit bereits 120 km/h erreicht hatte, war dieses Ziel kaum realistisch zu erreichen.

Bei dem Raddurchmesser hätte ein Kessel, der üblicherweise über den Achsen lag, eine sehr große Höhe über der Schienenoberkante aufgewiesen. Zu diesem Zeitpunkt war man überzeugt davon, dass ein niedriger Schwerpunkt das wichtigste Kriterium für eine gute Laufruhe ist und entwickelte viele Loks der Bauart Longboiler, die einen dünnen und langen, überhängenden Kessel zur Erreichung eines möglichst niedrigen Schwerpunkts hatten. Da dies bei der „L'Aigle” nicht möglich war, beschritt man ganz neue Wege.

Der eigentliche Kessel mit geringem Durchmesser lag unterhalb der Achsen und war mit einem zweiten, zylinderförmigen Körper verbunden, der oberhalb der Achsen lag. Obwohl der Kessel somit in ausreichendes Volumen hatte, gab es im oberen Kesselkörper keine Rauchrohre. Damit war es nicht möglich, bei höheren Geschwindigkeiten genug Dampf für die großen Zylinder zu produzieren. Somit schaffte es das Einzelstück niemals in den kommerziellen Dienst und die angeblich erreichte Geschwindigkeit von 160 km/h muss angezweifelt werden.

Allgemein
Bauzeit1855
HerstellerBâtignolles-Châtillon
Achsfolge2-4-0 (Porter)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Kessel
Triebwerk
Ø Treibräder112.2 in
Zylinderzwei, 16 9/16 x 32 1/2 in
Antrieb
Berechnete Werte
Dampflok
Schnellzug
Prototyp
Stand: 07/2022
Schnitt durch den besonderen, zweigeteilten Kessel
Schnitt durch den besonderen, zweigeteilten Kessel
Locomotive Magazine, Dezember 1901
Great Central Klasse 13
Großbritannien | 1900
6 Stück
Bild der Lokomotive
Locomotive Engineering, Juli 1900

Die Klasse 13 der Great Central Railway war die letzte Schnellzuglok mit einer angetriebenen Achse, die in Großbritannien gebaut wurde und auch eine der letzten, die im planmäßigen Einsatz standen. Entwickelt wurde sie von Harry Pollitt, welcher sie als Typ X4 bezeichnete. Sie hatte Räder mit einem Durchmesser von 7 Fuß 9 Zoll bzw. 2,36 m und wurde ab Werk mit einem Kesseldruck von 200 psi oder 13,8 bar betrieben. Da man trotz der bei den letzten Singles obligatorischen ausgereiften Besandungsanlage mehr Leistung hatte als in Traktion umgewandelt werden konnte, reduzierte man den Kesseldruck bald auf 160 psi

Als Pollitt im Jahr 1900 in den Ruhestand ging und John G. Robinson seine Stelle als Chefentwickler bei der GCR übernahm, wurde die Klasse 13 gerade erst produziert. Da Robinson das baldige Ende der Singles voraussah, reduzierte er die Bestellung von zehn auf sechs. Diese Loks befuhren zunächst die wichtige Strecke von Sheffield nach London, wurden aber bereits 1903 nach Cheshire verlegt und durch die 2'B-Loks der Robinson-Klasse D4 ersetzt. Zwischen 1915 und 1919 wurden vier Exemplare mit einem Überhitzer ausgerüstet, sie wurden aber alle schon zwischen 1923 und 1927 ausgemustert.

VarianteAuslieferungszustandUmbau Heißdampf
Allgemein
Bauzeit19001915-1919
Achsfolge4-2-2 (Single)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge54 ft 9 in
Radstand22 ft 11 in
Gesamtradstand45 ft 5 in
Dienstmasse105,840 lbs111,664 lbs
Reibungsmasse41,104 lbs
Gesamtmasse200,480 lbs207,984 lbs
Achslast41,104 lbs
BrennstoffKohle
Kessel
Rostfläche24.8 sq ft
Strahlungsheizfläche132 sq ft128 sq ft
Rohrheizfläche1,062 sq ft777 sq ft
Verdampfungsheizfläche1,194 sq ft905 sq ft
Überhitzerfläche138 sq ft
Gesamtheizfläche1,194 sq ft1,043 sq ft
Triebwerk
Ø Treibräder93 in
Kesseldruck200 psi160 psi
DampfdehnungEinfach
Zylinderzwei, 19 1/2 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung750 hp (559 kW)850 hp (634 kW)
Opt. Geschwindigkeit26 mph37 mph
Anfahrzugkraft18,072 lbf14,458 lbf
Berechnete Werte
Dampflok
Schnellzug
Harry Pollitt
Stand: 04/2022
Great Western Railway „Thunderer” und „Hurricane”
Großbritannien | 1838
2 Stück
„Hurricane”
„Hurricane”
Locomotive Magazine, April 1901

Die ersten 19 Lokomotiven, die Brunel 1938 beschaffen ließ, waren zum Teil abenteuerliche Konstruktionen zum Erreichen hoher Geschwindigkeiten. Zum einen waren dies die Loks „Snake” und „Viper” der Haigh-Hüttenwerke, die mit einem Getriebe mit der Übersetzung 2:3 auf höhere Geschwindigkeiten gebracht wurden und die Achsfolge 1A1 hatten. Weniger konventionell waren die beiden Loks von Hawthorn, welche von Thomas Elliot Harrison entwickelt wurden und bei denen Kessel und Antrieb auf zwei Fahrzeuge verteilt waren.

Die erste davon war die „Thunderer”, bei der sich Kessel und Führerstand auf einem dreiachsigen Fahrgestell befanden. Auf einem weiteren, zweiachsigen Fahrgestell waren die Zylinder mitsamt eines Getriebes mit der Übersetzung 10:27 untergebracht. Der Antrieb erfolgte hier auf beide Achsen mit 1.830 mm großen Rädern. Über je ein elastisches Rohr wurde der Frischdampf zum angetriebenen Fahrgestell geleitet und der Abdampf wieder zurück in die Rauchkammer

Bei der „Hurricane” entledigte man sich des Getriebes, indem man die angetriebenen Räder auf genau zehn Fuß bzw. 3.048 mm vergrößerte. Aus Platzgründen war nur noch eine Achse angetrieben, weshalb man zwei Laufachsen hinzufügte und der Antriebseinheit somit die Achsfolge 1A1 verlieh. Sowohl „Thunderer”, als auch „Hurricane” wurden nur bis Dezember 1939 eingesetzt und deren Kessel danach als stationärer Dampferzeuger und für eine Güterzuglok verwendet. Dank der Erfahrungen mit den Loks verzichtete man in Zukunft auf Getriebe und gleichermaßen aufgeteilte Loks und realisierte hohe Geschwindigkeiten auf anderem Wege.

VarianteThundererHurricane
Allgemein
Bauzeit1838
HerstellerR. & W. Hawthorn & Co.
Achsfolge0-4-0+6 (Four-coupled) 2-2-2+6 (Jenny Lind)
Spurweite7 ft 0 1/4 in (GWR Breitspur)
Maße und Gewichte
Radstand7 ft15 ft 9 in
Fester Radstand7 ft15 ft 9 in
Reibungsmasse26,880 lbs13,440 lbs
BrennstoffKohle
Kessel
Rostfläche17 sq ft
Strahlungsheizfläche108 sq ft
Rohrheizfläche516 sq ft
Verdampfungsheizfläche624 sq ft
Gesamtheizfläche624 sq ft
Triebwerk
Ø Treibräder72 in120 in
DampfdehnungEinfach
Zylinderzwei, 16 x 20 in
Antrieb
AntriebDampf
Berechnete Werte
Dampflok
Schnellzug
Prototyp
Geteilter Antrieb
Thomas Elliot Harrison
Stand: 01/2022
„Thunderer”
„Thunderer”
Locomotive Magazine, April 1901
Great Western Railway Iron Duke- und Rover-Klasse
Großbritannien | 1846
49 Stück
Replika der „Iron Duke” im National Railway Museum, York
Replika der „Iron Duke” im National Railway Museum, York
David Ingham

Ausgehend vom Erfolg der Firefly-Klasse wollte Daniel Gooch eine noch stärkere und schnellere Schnellzuglok bauen. Die Treibräder wurden von sieben auf acht Fuß vergrößert und es wurde ein möglichst großer Kessel verbaut, um die Vorteile der Breitspur voll ausnutzen zu können. Die Achsfolge war immer noch 1A1 und alle Räder waren zwischen den Innen- und Außenrahmen gelagert. Die Zylinder waren zwischen den Innenrahmen gelagert.

Als Vorläufer der Serie wurde 1846 die „Great Western” fertiggestellt. Bereits nach kurzer Erprobung brach die Vorlaufachse, was man darauf zurückführte, dass die Lok zu schwer war, um die Last auf nur drei Achsen zu verteilen. Die Lösung war, die Vorlaufachse gegen zwei ebenfalls im Rahmen gelagerte Achsen zu ersetzen. Obwohl die Lok dadurch insgesamt schwerer wurde, sank dabei die Last auf der Treibachse. In Dieser Form wurden weitere 29 Serienexemplare gebaut. Die Klasse wurde nach der ersten neu gebauten Maschine „Iron Duke” genannt und soll eine Höchstgeschwindigkeit von 126 km/h erreicht haben. Der Schnellzug zwischen London und Bristol soll mit fünf Wagen auf dem 85 km langen Abschnitt bis Didcot einen Durchschnitt von 109 km/h erreicht haben.

1871 wurden die Loks „Great Britain”, „Prometheus” und „Estaffete” umgebaut in die Rover-Klasse. Dabei erhielten sie einen größeren Kessel mit höherem Druck und einer flachen, erhöhten Feuerbüchse statt der bisherigen Feuerbüchse in Heuhaufen-Form. Während die Loks der Iron Duke-Klasse nach und nach ausgemustert wurden, wurden ihre Namen für 19 neu gebaute Exemplare der Rover-Klasse wiederverwendet, die bis 1888 entstanden.

Die letzten Maschinen der Rover-Klasse hatten kein langes Leben, da der Betrieb auf der Breitspur bereits 1892 eingestellt wurde. Im Anschluss wurden alle Exemplare verschrottet. Erst 1985 wurde eine funktionierende Replika der „Iron Duke” gebaut, wobei Teile von zwei Hunslet Austerity-Tenderloks verwendet wurden. Nach dem Ablauf der Kesselfrist wurde sie nicht wieder betriebsfähig gemacht und steht heute im Didcot Railway Centre.

VarianteGreat WesternIron DukeRover
Allgemein
Bauzeit18461847-18551871-1888
HerstellerSwindon
Achsfolge2-2-2 (Jenny Lind) 4-2-2 (Single)
Spurweite7 ft 0 1/4 in (GWR Breitspur)
Maße und Gewichte
Radstand16 ft18 ft 8 in18 ft
Fester Radstand16 ft18 ft 8 in18 ft
Dienstmasse64,961 lbs85,568 lbs93,408 lbs
Reibungsmasse33,598 lbs31,802 lbs36,839 lbs
Gesamtmasse98,562 lbs
Achslast33,598 lbs31,802 lbs36,839 lbs
Wasservorrat4,323 us gal2,162 us gal3,603 us gal
BrennstoffKohle
Kessel
Rostfläche22.6 sq ft25.5 sq ft24 sq ft
Strahlungsheizfläche151 sq ft131.8 sq ft137 sq ft
Rohrheizfläche1,474 sq ft1,596.2 sq ft1,948 sq ft
Verdampfungsheizfläche1,625 sq ft1,728 sq ft2,085 sq ft
Gesamtheizfläche1,625 sq ft1,728 sq ft2,085 sq ft
Triebwerk
Ø Treibräder96 in
Kesseldruck100 psi120 psi140 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung300 hp (224 kW)400 hp (298 kW)600 hp (447 kW)
Opt. Geschwindigkeit28 mph31 mph40 mph
Max. Geschwindigkeit80 mph
Anfahrzugkraft6,885 lbf8,262 lbf9,639 lbf
Berechnete Werte
Dampflok
Schnellzug
Daniel Gooch
Stand: 07/2022
„Great Western” im ursprünglichen Zustand
„Great Western” im ursprünglichen Zustand
Die Lokomotive, September 1937
„Great Western” mit fest gelagerten Vorlaufachsen
„Great Western” mit fest gelagerten Vorlaufachsen
Die Lokomotive, September 1937
Great Western Railway Klasse 3031 „Achilles” / „Dean Single”
Großbritannien | 1894
30 Stück
Nr. 3046 „Lord of the Isles”
Nr. 3046 „Lord of the Isles”
Locomotive Magazine, Januar 1899

Die Klasse 3031 der Great Western Railway, auch genannt „Dean Single”, entstand aus dem Umbau von 30 Exemplaren der Klasse 3001, die von William Dean noch in der 2.140 mm Breitspur gebaut worden waren und kurze Zeit darauf auf Normalspur umgebaut wurden. Da eine Leistungssteigerung durch einen breiteren Kessel bei der Normalspur auf Grund der Platzverhältnisse zwischen den großen Rädern unmöglich war, verlängerte man den Kessel nach vorne. Nachdem es auf Grund des erhöhten Gewichts auf der Vorlaufachse mitten im Box Tunnel zu einer Entgleisung gekommen war, ersetzte man diese gegen ein Drehgestell, womit die Klasse 3031 entstanden war. Da sich die Zylinder bei der Klasse 3001 unter der Rauchkammer befanden, musste ein besonderes Drehgestell konstruiert werden. Dieses konnte nach dem Lösen von vier Schrauben und einem leichten Anheben der Frontpartie der Lok herausgezogen werden, um eine unkomplizierte Wartung von Rauchkammer und Zylindern zu gewährleisten.

Es erfolgte zunächst der Umbau von zwei Loks der Klasse 3001 im März 1894, die restlichen 28 wurden zwischen Juni und Dezember des selben Jahres umgebaut. Insgesamt 50 weitere wurden zwischen 1894 und 1899 ab Werk gebaut. Im Einsatz glänzte die Klasse 3031 ebenso wie andere Loks der Achsfolge 2'A1 mit hohen Dauergeschwindigkeiten. So konnten am 9. Mai 1904 mit einem Postzug die 117 Meilen von Bristol nach London-Paddington erstmals in knapp unter 100 Minuten zurückgelegt werden, was einer Durchschnittsgeschwindigkeit von etwa 113 km/h entspricht. Da aber bald eine angetriebene Achse nicht mehr ausreichte, erfolgte die Ausmusterung zwischen 1908 und 1915. Heute existiert eine Replika der Nr. 3041 „The Queen”, die 1982 fertiggestellt wurde.

Allgemein
Bauzeit1894-1899
HerstellerSwindon
Achsfolge4-2-2 (Single)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand23 ft 6 in
Fester Radstand9 ft
Dienstmasse109,760 lbs
Reibungsmasse40,320 lbs
Gesamtmasse182,560 lbs
Achslast40,320 lbs
Wasservorrat4,323 us gal
BrennstoffKohle
Kessel
Rostfläche20.8 sq ft
Strahlungsheizfläche127 sq ft
Rohrheizfläche1,434 sq ft
Verdampfungsheizfläche1,561 sq ft
Gesamtheizfläche1,561 sq ft
Triebwerk
Ø Treibräder92.5 in
Kesseldruck160 psi
DampfdehnungEinfach
Zylinderzwei, 19 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung725 hp (541 kW)
Opt. Geschwindigkeit36 mph
Anfahrzugkraft12,738 lbf
Berechnete Werte
Dampflok
Schnellzug
William Dean
Stand: 02/2022
Nr. 3050 „Royal Sovereign”
Nr. 3050 „Royal Sovereign”
J.R. Howden, The Boys' Book of Locomotives
Showing 1 to 10 of 13
Search
loadding loading...

We use cookies to save the following settings:

  • selected navigation structure
  • selected language
  • preferred units
  • spelling of railway company names

If you refuse the use of cookies, the settings will only be retained for the current session and will be reset to the default values the next time you visit the site.

Display of units

Here you can set the desired unit system for the technical data.

  • Metric: Lengths in meters, weights in tonnes, and volumes in cubic meters
  • Imperial (UK): Lengths in feet/inches, weights in long tons and volumes in imperial gallons
  • Imperial (US): Lengths in feet/inches, weights in pounds, and volumes in US gallons
  • Individual: Depends on the country of origin of each locomotive
Operator names

Here you can set the display of railway company names.

  • Short: Abbreviation or short form of the name
  • Standard: commonly used name, partially translated to English
  • Complete: full name in local language
