Äthiopische Eisenbahn Serie M
Äthiopien | 1950
12 Stück

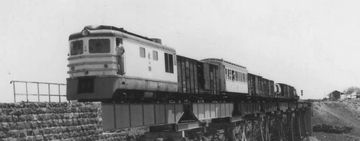

2M im Jahr 1960 auf der Holl-Holl-Brücke
2M im Jahr 1960 auf der Holl-Holl-Brücke
CFE

Zur Umstellung der äthiopischen Bahn auf Dieselloks plante die Compagnie de Chemin de Fer Franco-Ethiopien de Jibuti à Addis Abeba ursprünglich die Beschaffung von sechs Doppelloks. Diese sollten von der der Schweizerischen Lokomotiv- und Maschinenfabrik in Winterthur kommen, die Bestellung wurde jedoch auf zwölf einzelne Loks abgeändert. Diese Stückzahl sollte ursprünglich aufgeteilt werden auf fünf Schnellzugloks der Serie V (voyageurs) und sieben Güterzugloks der Serie M (marchandises). Nachdem die Anzahl der Schnellzugloks schon auf eine reduziert worden war, entgleiste diese schon bei den ersten Testfahrten. Da man somit zu dem Schluss kam, dass sich höhere Geschwindigkeiten bei den verlegten Meterspurgleisen nicht wirklich realisieren ließen, wurde diese Lok wie auch die anderen elf letztlich als Güterzuglok übergeben.

Um dennoch den Einsatz vor Personenzügen zu ermöglichen, war die Kraftübertragung in der Werkstatt mit relativ wenig Aufwand auf eine andere Übersetzung umzubauen. Damit konnten je nach Bedarf Höchstgeschwindigkeiten von 65 oder 90 km/h bei unterschiedlichen Zugkräften erreicht werden. Zum Einhalten der maximalen Achslast von nur acht Tonnen stattete man die Drehgestelle mit je einer Laufachse aus. Für den Betrieb bei extrem unterschiedlichen Umweltbedingungen im Einsatz von der Küste bis auf über 2.300 Meter Höhe und unter staubigen Bedingungen wurden die Loks speziell ausgestattet. Dies umfasste neben speziellen Luftfiltern für den Maschinenraum und den Führerstand auch eine Vorrichtung zum aufrecht erhalten eines Überdrucks im Innenraum, um Staub fernzuhalten. Da es auf diesen Strecken häufig Hindernisse in Form von Tieren oder anderen Gegenständen gibt, wurde die Front besonders widerstandsfähig mit einem großen Schienenräumer ausgeführt. Die Laufachsen wurden ab 1963 entfernt und die Achslast dabei auf 12,5 Tonnen erhöht, da der Oberbau mittlerweile verstärkt worden war.

VarianteLangsamgangSchnellgangUmbau - LangsamgangUmbau - Schnellgang
Allgemein
Bauzeit1950-19511963-1964
HerstellerSLM, BBC
AchsfolgeA1A-A1A B-B
Spurweite3 ft 3 3/8 in (Meterspur)
Maße und Gewichte
Länge36 ft 1 1/16 in
Radstand25 ft 9 7/16 in
Fester Radstand7 ft 2 5/8 in
Dienstmasse111,113 lbs110,231 lbs
Reibungsmasse74,075 lbs110,231 lbs
Achslast18,519 lbs27,558 lbs
Kessel
VarianteLangsamgangSchnellgangUmbau - LangsamgangUmbau - Schnellgang
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit40 mph56 mph40 mph56 mph
Anfahrzugkraft21,582 lbf15,961 lbf21,582 lbf15,961 lbf
Motor6 VD 25 THTr
Bauart Motor6-Zyl. Diesel
Motorleistung738 hp (550 kW)
Berechnete Werte
Diesellok
Güterzug
Personenzug
Stand: 02/2022
Egyptian State Railways Klasse 4211
Ägypten | 1953
42 Stück
Nr. 4252 auf einem Werksfoto noch im winterlichen Deutschland
Nr. 4252 auf einem Werksfoto noch im winterlichen Deutschland
flickr/Historical Railway Images

1953 lieferte die Arnold Jung Lokomotivfabrik 15 dreiachsige Dieselrangierloks an die Ägyptische Staatsbahn. Sie basierten direkt auf der Wehrmachtslokomotive WR 360 C, auch bekannt als V 36. Sie hießen nun R 361 C, was für „Rangierlok”, 360 PS und drei Achsen stand, wobei die Zahl eins die nächste Generation kennzeichnete. Sie sahen der V 36 noch sehr ähnlich, mit einem Führerhaus an einem Ende, hohen Aufbauten und Kuppelstangen

In den Jahren 1955 und 1956 lieferte Jung 27 weitere Exemplare einer überarbeiteten Konstruktion mit größeren Kühlern aus, die intern als R 362 C bezeichnet wurden. Während die ersten 15 Exemplare die Nummern 4211 bis 4225 trugen, erhielten diese die Nummern 4226 bis 4252. Während der Suez-Krise wurde Nr. 4239 von den Israelis auf dem Sinai erbeutet und nach Israel gebracht. Im Dienst der Israelischen Staatsbahn erhielt sie den Spitznamen „Abdel Nasser“ und wurde 1970 verschrottet, dem Jahr, in dem auch ihr Namensgeber starb. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1953, 1955-1956
HerstellerJung
AchsfolgeC
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Dienstmasse148,371 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselhydraulisch
Bauart Motor8-Zyl. Diesel
Motorleistung355 hp (265 kW)
Berechnete Werte
Diesellok
Rangierlok
Stand: 10/2024
Henschel AA12
Ägypten | 1960
70 Stück
AA12, noch im winterlichen Deutschland
AA12, noch im winterlichen Deutschland
egyptlocomotive.weebly.com

Nach den Klassen KK16 und AA16 bestellten die Egyptian National Railways weitere 70 Dieselloks bei Henschel, die wieder nach EMD-Lizenz gebaut wurden. Sie sollten für den leichteren Reisezugdienst eingesetzt werden und waren deswegen leichter ausgelegt. Der Motor der Serie 567 hatte hier zwölf Zylinder und leistete 1.425 PS. In diesem Fall reichten vier Achsen, die alle angetrieben waren. Da im leichteren Dienst keine hohen Geschwindigkeiten gefahren wurden, war die Höchstgeschwindigkeit mit 100 km/h sogar geringer als bei der Güterzuglok KK16. Mit einer Gesamtlänge von knapp 19 Metern waren diese Loks die kürzesten unter ihren Schwesterbaureihen.

Allgemein
Bauzeit1960-1961
HerstellerHenschel
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge62 ft 2 15/16 in
Dienstmasse194,007 lbs
Reibungsmasse194,007 lbs
Achslast48,502 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
MotorEMD 12-567 C
Bauart Motor12-Zyl. Diesel
Motorleistung1,408 hp (1,050 kW)
Berechnete Werte
Diesellok
Personenzug
Stand: 02/2022
Henschel AA16
Ägypten | 1959
38 Stück
AA16 vor der Auslieferung an Ägypten
AA16 vor der Auslieferung an Ägypten
egyptlocomotive.weebly.com

Nach den 13 Güterzugloks der Klasse KK16 bestellte die ENR bei Henschel 38 Personenzugloks, die wiederum basierend auf der EMD-Technik entwickelt wurden. Im Gegensatz zu den Vorgängern erhielten diese Loks nur einen Motor der 567-Reihe von EMD, der hier 16 Zylinder hatte und 1.950 PS leistete. Durch den einen Motor war die Länge der Loks um etwa zwei Meter geringer. Die dreiachsigen Drehgestelle waren weiterhin mit zwei Fahrmotoren und einer Laufachse ausgestattet. Sie waren für eine Höchstgeschwindigkeit von 120 km/h ausgelegt und 20 Tonnen leichter als die KK16.

Allgemein
Bauzeit1959-1960
HerstellerHenschel
AchsfolgeA1A-A1A
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge70 ft 3 5/16 in
Dienstmasse246,917 lbs
Reibungsmasse246,917 lbs
Achslast41,226 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit75 mph
MotorEMD 16-567 C
Bauart MotorV16 Diesel
Motorleistung1,924 hp (1,435 kW)
Berechnete Werte
Diesellok
Personenzug
Stand: 02/2022
Henschel KK16
Ägypten | 1957
13 Stück
KK16
KK16
egyptlocomotive.weebly.com

Für den Betrieb bei den Egyptian National Railways sicherte sich Henschel die Lizenzrechte von EMD, um Dieselloks nach dem Vorbild der F-Serie zu bauen. Wie diese, baute Henschel die Loks mit der sogenannten „Bulldog Nose”, aber mit je einem Führerstand an jedem Ende. Wie auch bei den amerikanischen Vorbildern, verfügten die dreiachsigen Drehgestelle nur über jeweils zwei Fahrmotoren. Damit ähnelten die Henschel-Loks hinsichtlich Entstehung und Aussehen den norwegischen NoHAB-Dieseln.

Das erste Modell aus der Reihe war die KK16, von der 1957 13 Stück gebaut wurden. Sie war als Güterzuglok entworfen worden und sollte vor allem Erzzüge durchs Niltal befördern. EMD hatte zuvor die G8 nach Ägypten geliefert, welche von einem Achtzylinder aus der 567-Serie von Zweitaktdieseln angetrieben wurden. Die KK16 erhielt zwei dieser Motoren mit jeweils 910 PS und war im Mehrfachbetrieb mit der G8 kompatibel.

Allgemein
Bauzeit1957
HerstellerHenschel
AchsfolgeA1A-A1A
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge76 ft 9 5/8 in
Dienstmasse291,010 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit65 mph
MotorEMD 8-567 CR
Bauart Motor2x 8-Zyl. Diesel
Motorleistung1,797 hp (1,340 kW)
Berechnete Werte
Diesellok
Güterzug
Stand: 02/2022
Marokkanische Staatsbahn DF 100
Marokko | 1968
14 Stück
DF 102 im Februar 2010 bei Taourirt
DF 102 im Februar 2010 bei Taourirt
Kabelleger / David Gubler
Allgemein
Bauzeit1968-1970
HerstellerAlstom, SACM
AchsfolgeC-C
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge66 ft 2 7/8 in
Radstand49 ft 10 11/16 in
Fester Radstand10 ft 6 5/8 in
Dienstmasse236,997 lbs
Reibungsmasse236,997 lbs
Achslast39,463 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit84 mph
Anfahrzugkraft80,931 lbf
MotorSACM AGO V20 ESHR
Bauart MotorV20 Diesel
Tankinhalt1,453 us gal (Diesel)
Motorleistung3,259 hp (2,430 kW)
Berechnete Werte
Diesellok
Personenzug
Güterzug
South African Klasse 36-000
General Electric GE SG10B
Südafrika | 1975
124 Stück
36-065 im September 2015 in Bloemfontein
36-065 im September 2015 in Bloemfontein
Col. André Kritzinger

Bei der südafrikanischen Klasse 36-000 handelt es sich um leichte Diesellokomotiven, die von GE für den Rangier- und Güterzugdienst konzipiert wurden und 1.190 PS leisten. Die Produktion erfolgte in Südafrika durch die General Electric-Dorman Long Locomotive Group (GE-DL). Die Modelle 36-001 bis 36-100 wurden zwischen 1975 und 1978 fertiggestellt, die Modelle 36-101 bis 36-124 folgten im Jahr 1981. Die 36-000 ist nicht zu verwechseln mit der Baureihe 36-200 mit den gleichen Abmessungen und der gleichen Leistungsklasse, die auf der EMD SW1002 basierte.

Sie haben nur einen Führerstand, der jedoch zwei Fahrpulte für den Betrieb in beiden Richtungen enthält. Die großen Fenster in Kombination mit dem Fehlen einer Klimaanlage führen in der südafrikanischen Hitze oft zu Problemen, so dass einige Lokomotiven entweder mit improvisierten Sonnenblenden oder mit im Depot hinzugefügten Dachverlängerungen zu sehen sind. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1975-1981
HerstellerSA GE-DL Locomotive Group
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge49 ft 8 1/2 in
Radstand35 ft 4 1/2 in
Fester Radstand6 ft 9 15/16 in
Dienstmasse160,937 lbs
Reibungsmasse160,937 lbs
Achslast40,345 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft39,566 lbf
MotorGE 7FDL-8
Bauart MotorV8 Diesel
Motorleistung1,173 hp (875 kW)
Berechnete Werte
Diesellok
Personenzug
Güterzug
Stand: 11/2024
South African Klasse 36-200
Electro-Motive Division SW1002
| 1980
107 Stück
36-230 vor 36-214 im August 2006 in Durban
36-230 vor 36-214 im August 2006 in Durban
Col André Kritzinger

Für den Einsatz als Rangierloks und für leichte Nahgüterzüge bestellten die South African Railways insgesamt 101 SW1002 bei EMD. Zwischen 1980 und 1984 erhielten sie zwei Bestellungen über 50 und 51 Lokomotiven, die als Klasse 36-200 bezeichnet wurden. Wie die für den Einsatz in den USA konzipierten SW1000 und SW1001 erhielten sie den Motor 8-645E, der für kurze Zeit 1.140 PS leistete. Bis 1991 wurden insgesamt sechs weitere Lokomotiven an drei Kunden aus der Industrie geliefert, so dass sich die Gesamtzahl auf 107 erhöhte. Fast alle waren von General Motors South Africa (GMSA) hergestellt worden, nur eine der drei für Iscor gebauten Lokomotiven war von GM-Astarsa in Argentinien gebaut worden.

Allgemein
Bauzeit1980-1991
HerstellerGeneral Motors South Africa, GM-Astarsa
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge46 ft 3 7/8 in
Radstand32 ft 5 15/16 in
Dienstmasse158,733 lbs
Reibungsmasse158,733 lbs
Achslast40,234 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit56 mph
Anfahrzugkraft39,566 lbf
MotorEMD 8-645E
Bauart MotorV8 Diesel
Tankinhalt594 us gal (Diesel)
Motorleistung1,140 hp (850 kW)
Berechnete Werte
Diesellok
Rangierlok
Stand: 10/2024
South African Klasse 38-000
Südafrika | 1992
50 Stück
38-003 im September 2009 im Rangierbahnhof Sentrarand, Gauteng
38-003 im September 2009 im Rangierbahnhof Sentrarand, Gauteng
Col. André Kritzinger
Allgemein
Bauzeit1992-1993
HerstellerUnion Carriage & Wagon
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge53 ft 6 5/16 in
Radstand38 ft 4 5/8 in
Fester Radstand8 ft 6 3/8 in
Dienstmasse164,685 lbs
Reibungsmasse164,685 lbs
Achslast41,226 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom + dieselelektrisch
Stromsystem3.000 V
Dauerleistung2,012 hp (1,500 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft58,450 lbf
MotorCaterpillar DITA 3508
Bauart MotorV8 Diesel
Motorleistung1,046 hp (780 kW)
Berechnete Werte
Diesellok
Güterzug
Zweikraft
South African Klasse 43-000 (General Electric C30ACi)
Südafrika | 2010
203 Stück
43-074 als Teil eines langen Erzzugs im Oktober 2015 in Kathu, Nordkap
43-074 als Teil eines langen Erzzugs im Oktober 2015 in Kathu, Nordkap
Col André Kritzinger
Allgemein
Bauzeit2010-2015
HerstellerGeneral Electric
AchsfolgeC-C
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Dienstmasse277,782 lbs
Reibungsmasse277,782 lbs
Achslast46,297 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft123,195 lbf
MotorGE 7FDL-12
Bauart MotorV16 Diesel
Tankinhalt1,849 us gal (Diesel)
Motorleistung3,299 hp (2,460 kW)
Berechnete Werte
Diesellok
Güterzug
GE AC Series
Drehstrom
Showing 1 to 10 of 12
