Cambrian Railways Klasse 61
Großbritannien | 1893
21 Stück

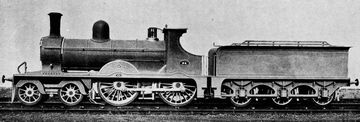

Bild der Lokomotive
Locomotive Magazine, April 1896

William Aston, der seit 1882 Chefingenieur bei der Cambrian war, hatte bereits die sechs Exemplare der Beaconsfield-Klasse überarbeitet, um die gestiegenem Zuggewichte und engeren Fahrpläne bewältigen zu können. Dabei ging es vor allem um die Schnellzüge, die Urlauber in die touristisch interessanten Gegenden von Wales beförderten. Für die weiter gestiegenen Anforderungen in diesem Bereich wurden ab 1893 die Loks der Klasse 61 beschafft, die eine Vergrößerung der Beaconsfield-Klasse darstellten.

Im Vergleich zu ihren Vorgängern erhielten die Loks größere Zylinder, größere Kuppelräder und einen neuen Kessel mit 20 psi höherem Druck und einer größeren Feuerbüchse mit größerem Rost. In den Jahren 1893 bis 1895 entstanden 16 Exemplare bei Sharp, Stewart & Co., die die Nummern 61 bis 72 und 81 bis 84 erhielten. Fünf weitere folgten erst 1897 von Robert Stephenson & Co., welche die Nummern 32, 47, 11, 85 und 86 trugen. Die Nummer 19 nahm eine Sonderstellung ein, da sie erst 1901 in den eigenen Werkstätten der Cambrian Railway in Oswestry gefertigt wurde.

Allgemein
Bauzeit1893-1895, 1897, 1901
HerstellerSharp, Stewart & Co., Robert Stephenson & Co., Owestry
Achsfolge4-4-0 (American)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand20 ft 3 1/2 in
Fester Radstand8 ft 3 in
Dienstmasse90,160 lbs
Reibungsmasse61,040 lbs
Gesamtmasse157,360 lbs
Achslast33,600 lbs
Wasservorrat3,002 us gal
Brennstoff10,080 lbs (Kohle)
Kessel
Rostfläche17 sq ft
Strahlungsheizfläche99.5 sq ft
Rohrheizfläche1,057 sq ft
Verdampfungsheizfläche1,156.5 sq ft
Gesamtheizfläche1,156.5 sq ft
Triebwerk
Ø Treibräder72 in
Kesseldruck160 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung575 hp (429 kW)
Opt. Geschwindigkeit25 mph
Anfahrzugkraft14,688 lbf
Berechnete Werte
Dampflok
Schnellzug
William Aston
Stand: 10/2022
Cambrian Railways Klasse 89
Great Western Railway Klasse 844
Großbritannien | 1903
15 Stück

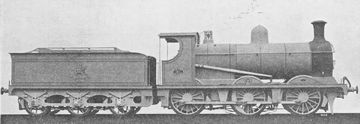

Bild der Lokomotive
Locomotive Magazine, Juni 1919

Die Klasse 89 der Cambrian Railways umfasste 15 Güterzugloks der Achsfolge C, die von Herbert Jones entwickelt worden waren. Die ersten fünf wurden 1903 von Robert Stephenson & Co. gebaut. Weitere fünf kamen 1908 von Beyer, Peacock & Co., die längere Führerhäuser und einen minimal größeren Kessel hatten. Der Kessel war der gleiche wie bei der Klasse 94 mit Achsfolge 4-4-0. Die letzten fünf folgten erst 1918 und 1919 vom gleichen Hersteller. Ab 1924 begann die GWR, die Lokomotiven in Swindon mit neuen Kesseln zu versehen. Nachdem eine bereits 1922 aus dem Dienst ausschied, folgten die anderen zwischen 1952 und 1954. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteRobert Stephenson & Co.Beyer, Peacock & Co.
Allgemein
Bauzeit19031908, 1918-1919
HerstellerRobert Stephenson & Co.Beyer, Peacock & Co.
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand15 ft 6 in
Fester Radstand15 ft 6 in
Dienstmasse91,840 lbs
Reibungsmasse91,840 lbs
Gesamtmasse162,736 lbs
Wasservorrat3,002 us gal
Brennstoff6,720 lbs (Kohle)
Kessel
Rostfläche20.5 sq ft20.3 sq ft
Strahlungsheizfläche110.7 sq ft117 sq ft
Rohrheizfläche1,131.3 sq ft1,166 sq ft
Verdampfungsheizfläche1,242 sq ft1,283 sq ft
Gesamtheizfläche1,242 sq ft1,283 sq ft
VarianteRobert Stephenson & Co.Beyer, Peacock & Co.
Triebwerk
Ø Treibräder61.5 in61.7 in
Kesseldruck160 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung675 hp (503 kW)700 hp (522 kW)
Opt. Geschwindigkeit23 mph24 mph
Anfahrzugkraft18,629 lbf18,577 lbf
Berechnete Werte
Dampflok
Güterzug
Herbert Jones
Stand: 02/2024
Cambrian Railways Mazeppa-Klasse
Großbritannien | 1863
12 Stück
Bild der Lokomotive
Locomotive Magazine, September 1904

Sharp, Stewart & Co. lieferte ab 1863 nicht nur einige Güterzugloks der Achsfolge C an die gerade gegründeten Cambrian Railways, sondern auch zwölf Loks der Achsfolge 1B. Die Kuppelräder waren mit 66 Zoll nicht besonders groß, trotzdem wurden sie für Personen- und Schnellzüge verwendet. Obwohl sie für ihre Zeit schon relativ klein und nicht besonders schnell waren, waren die Loks reich verziert mit großen Mengen an Messing. Ab 1890 wurden sie mit neuem Kessel und einem Führerhaus versehen. Zwei Loks wurden ab 1908 zu Tenderloks umgebaut. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteAuslieferungszustandUmbau
Allgemein
Bauzeit1863-18641890
HerstellerSharp, Stewart & Co.Cambrian
Achsfolge2-4-0 (Porter)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand14 ft 3 in
Fester Radstand7 ft 9 in
Dienstmasse55,552 lbs60,480 lbs
Reibungsmasse37,250 lbs40,880 lbs
Gesamtmasse104,272 lbs109,200 lbs
Achslast21,168 lbs22,400 lbs
Wasservorrat1,441 us gal
Brennstoff6,720 lbs (Kohle)
Kessel
Rostfläche11.6 sq ft
Strahlungsheizfläche71.4 sq ft
Rohrheizfläche843.6 sq ft893.6 sq ft
Verdampfungsheizfläche915 sq ft965 sq ft
Gesamtheizfläche915 sq ft965 sq ft
VarianteAuslieferungszustandUmbau
Triebwerk
Ø Treibräder66 in
Kesseldruck120 psi150 psi
DampfdehnungEinfach
Zylinderzwei, 16 x 20 in
Antrieb
AntriebDampf
Geschätzte Leistung200 hp (149 kW)250 hp (186 kW)
Opt. Geschwindigkeit16 mph
Anfahrzugkraft7,913 lbf9,891 lbf
Berechnete Werte
Dampflok
Personenzug
Schnellzug
Stand: 04/2023
