Russische Eisenbahnen Serie 2ТЭ25К
Russland | 2005
175 Stück
2ТЭ25К-0014 im September 2017 im Raum Tula
2ТЭ25К-0014 im September 2017 im Raum Tula
BLOG
Variante2ТЭ25К2ТЭ25КМ2ТЭ25К
Allgemein
Bauzeitseit 2005
HerstellerBrjansk
AchsfolgeC-C+C-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge131 ft 2 13/16 in
Radstand47 ft 6 7/8 in
Fester Radstand12 ft 5 5/8 in
Dienstmasse634,931 lbs648,158 lbs
Reibungsmasse634,931 lbs648,158 lbs
Achslast52,911 lbs54,013 lbs
Kessel
Variante2ТЭ25К2ТЭ25КМ2ТЭ25К
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft188,615 lbf192,436 lbf
MotorKolomna D49-12TshN26Kolomna 5D49-16TshN26GE GEVO-12
Bauart Motor2x V12 Diesel2x V16 Diesel2x V12 Diesel
Tankinhalt3,070 us gal (Diesel)
Motorleistung6,705 hp (5,000 kW)7,102 hp (5,296 kW)7,644 hp (5,700 kW)
Berechnete Werte
Diesellok
Doppellok
Güterzug
Russische Eisenbahnen Serie 3ТЭ25К
Russland | 2017
125 Stück
3TE25K<sup>2M</sup>-0001 im Dezember 2017 auf der Baikal-Amur-Magistrale
3TE25K2M-0001 im Dezember 2017 auf der Baikal-Amur-Magistrale
Transmashholding
Variante3ТЭ25К3ТЭ25К
Allgemein
Bauzeitseit 2017
HerstellerBrjansk
AchsfolgeC-C+C-C+C-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge196 ft 10 3/16 in
Radstand50 ft 10 1/4 in
Fester Radstand12 ft 5 5/8 in
Dienstmasse972,237 lbs
Reibungsmasse972,237 lbs
Achslast54,013 lbs
Kessel
Variante3ТЭ25К3ТЭ25К
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft282,810 lbf288,655 lbf
MotorGeneral Electric GEVO-12Kolomna 5D49-16TshN26
Bauart Motor3x V12 Diesel3x V16 Diesel
Tankinhalt4,605 us gal (Diesel)
Motorleistung12,471 hp (9,300 kW)11,466 hp (8,550 kW)
Berechnete Werte
Diesellok
Doppellok
Mehrfachlok
Güterzug
Sowjetische Eisenbahnen Serie ТУ4
Sowjetunion | 1961
3,210 Stück
ТУ4-2727 im März 2006 auf der Torfbahn Schatura
ТУ4-2727 im März 2006 auf der Torfbahn Schatura
Artem Svetlov

Die ТУ4 entstand für Schmalspurbahnen, die eine besonders geringe Achslast hatten. Dazu gehörten Torf- und Forstbahnen, die normalerweise in der für die Sowjetunion typischen Spurweite von 750 mm gebaut waren. Einige Loks waren für die Kapspur gebaut worden, die auf Kamtschatka verwendet wird. Im Zeitraum von 1961 bis 1972 wurden in der Maschinenfabrik Kambarka mehr als 3.200 Stück gebaut. Direkt nach dem Ende der Produktion der ТУ4 wurde die Produktion der ТУ6А gestartet, die sie später teilweise ersetzte. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1961-1972
HerstellerKambarka
AchsfolgeB-B
Spurweite2 ft 5 1/2 in, 3 ft 6 in (Kapspur)
Maße und Gewichte
Länge27 ft 6 11/16 in
Dienstmasse37,699 lbs
Reibungsmasse37,699 lbs
Achslast9,425 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselmechanisch
Max. Geschwindigkeit31 mph
MotorU1D6-250TK
Bauart Motor6-Zyl. Diesel
Motorleistung247 hp (184 kW)
Berechnete Werte
Diesellok
Güterzug
Schmalspur
Stand: 03/2023
Sowjetische Eisenbahnen Serie ТУ6А
Sowjetunion | 1973
3,915 Stück
ТУ6А-2917
ТУ6А-2917
Mechanik1975

Basierend auf der schmalspurigen Lokomotive ТУ6 (TU6) wurde ab 1973 in Kambarka die ТУ6А gebaut, welche nun 200 statt 90 PS hatte. Wie diese hatte sie zwei Drehgestelle mit mechanischer Kraftübertragung. Dabei war die ТУ6А unterhalb der stärkeren ТУ4 mit hydraulischer Kraftübertragung angeordnet. Äußerlich waren sie anfangs fast identisch, bis die optische Erscheinung bei späteren Maschinen verändert worden war. Die Stückzahl erreichte bis 1988 3.915, was sie zur am weitesten verbreiteten Schmalspurlokomotive der Sowjetunion machte. Viele kamen in Industriebetrieben zum Einsatz, eine schaffte es aber zur Kindereisenbahn in Jaroslawl. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1973-1988
HerstellerKambarka
AchsfolgeB-B
Spurweite2 ft 5 1/2 in
Maße und Gewichte
Länge30 ft 3 in
Fester Radstand4 ft 7 1/8 in
Dienstmasse30,865 lbs
Reibungsmasse30,865 lbs
Achslast7,716 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselmechanisch
Max. Geschwindigkeit31 mph
Anfahrzugkraft6,070 lbf
MotorYamZ-204A
Bauart Motor4-Zyl. Diesel
Tankinhalt206 us gal (Diesel)
Motorleistung197 hp (147 kW)
Berechnete Werte
Diesellok
Güterzug
Rangierlok
Schmalspur
Stand: 02/2024
Sowjetische Eisenbahnen Serie ТЭП60
Sowjetunion | 1960
1,240 Stück

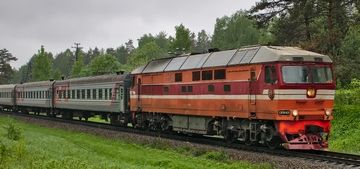

ТЭП60-0878 im August 2010 in Saratow
ТЭП60-0878 im August 2010 in Saratow
Diesellokophren
Allgemein
Bauzeit1960-1985
HerstellerKolomna
AchsfolgeC-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge63 ft 1 7/8 in
Radstand49 ft 2 9/16 in
Fester Radstand15 ft 1 1/8 in
Dienstmasse277,782 lbs
Achslast46,297 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit99 mph
MotorKolomna 11D45
Bauart MotorV16 Diesel
Tankinhalt1,691 us gal (Diesel)
Motorleistung2,957 hp (2,205 kW)
Berechnete Werte
Diesellok
Personenzug
Sowjetische Eisenbahnen Serie ТЭ1
Sowjetunion | 1947
298 Stück

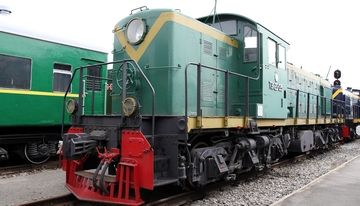

Erhaltene ТЭ1-20-135 in St. Petersburg
Erhaltene ТЭ1-20-135 in St. Petersburg
Vitaly V.Kuzmin

In der Sowjetunion wurden bereits in den Zwanzigern die ersten Dieselloks gebaut, diese entstanden jedoch nur als Prototyp oder in sehr geringen Stückzahlen. Als 1941 die Produktion der Ээл nach 46 Exemplaren eingestellt wurde, wurden keine Dieselloks mehr im Land gebaut. Bald wurden in den USA Loks von ALCO und Baldwin bestellt, wobei sich die RSD-1 von ALCO durchsetzte. Von den 70 auf den Weg in die Sowjetunion geschickten Exemplaren kamen 68 tatsächlich an und taten teilweise bis in die Achtziger ihren Dienst. Nach dem Kriegsende erfolgte der Entschluss, auf der Basis der RSD-1 eigene Loks zu bauen, sobald die Lokomotivfabrik in Charkiv wieder aufgebaut ist. Besonders die Fertigung des Motors mit neuen Methoden stellte eine Herausforderung dar, aber schließlich konnte 1947 die erste Lok der zunächst als ТЭ1-20 (TE1-20) bezeichneten Baureihe ausgeliefert werden. Die Bezeichnung setzte sich zusammen aus „dieselelektrische Nummer 1” und der Achslast von etwa 20 Tonnen. Später wurde die 20 aus der Bezeichnung weggelassen.

Im Großen und Ganzen entsprach die ТЭ1 der RSD-1, welche in der Sowjetunion als Дa im Einsatz war. Der Motor entsprach weiterhin im Wesentlichen dem ALCO 539T und leistete wie dieser 1.000 PS. Die sonstigen Baugruppen wurden meist mit minimalen Änderungen übernommen, aber vorher auf das metrische System umgerechnet und wichen so um einige Millimeter von den amerikanischen Teilen ab. Nicht nur im generellen Aufbau, sondern auch in optischen Details entsprach die sowjetische Lok fast komplett ihrem Vorbild. Dies bedeutete ein breites Führerhaus mit tonnenförmigem Dach an einem Ende der Lok, an das sich jeweils ein schmalerer, langer bzw. kurzer Aufbau anschloss. Die vorhandenen Loks aus amerikanischer Produktion wurden im Rahmen von Wartungsarbeiten nach und nach mit Baugruppen nach metrischem System nachgerüstet und glichen sich so an die ТЭ1 an.

Die Dieselloks wurden oft in Regionen eingesetzt, in denen die Wasserversorgung von Dampfloks schwierig war. Einige kamen auch im Großraum Moskau oder zum Rangieren zum Einsatz und bis 1950 entstanden knapp 300 Exemplare. Als Variante für extrem kaltes Klima wurde die ТЭ5 in kleinen Stückzahlen gebaut. Bei ihr wurde das Führerhaus durch eine längere Einhausung erweitert, welche den Motor inklusive Turbolader und die Batterie vor der Kälte schützte. Zur Erprobung der Verwendung von Kohle in Dieselmotoren wurden 16 Exemplare zu Gasgeneratorloks ТЭ1Г umgebaut und nach dem Ende der Erprobung wieder rückgebaut. Erst acht Jahre nach dem Ende der Fertigung der ТЭ1 folgte die Rangierlok ТЭМ1, deren Weiterentwicklungen mit ähnlichem Erscheinungsbild bis heute gebaut werden. Zur direkten Nachfolge der ТЭ1 entstand die ТЭ2, welche fast die gleiche Technik verwendete, aber aus zwei Sektionen bestand.

Allgemein
Bauzeit1947-1950
HerstellerCharkow
AchsfolgeC-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge55 ft 5 1/16 in
Radstand42 ft 3 1/16 in
Fester Radstand11 ft 3 1/16 in
Dienstmasse273,152 lbs
Reibungsmasse273,152 lbs
Achslast45,636 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit59 mph
Anfahrzugkraft35,295 lbf
MotorD50
Bauart Motor6-Zyl. Diesel
Tankinhalt1,360 us gal (Diesel)
Motorleistung987 hp (736 kW)
Berechnete Werte
Diesellok
Güterzug
Stand: 02/2022
Sowjetische Eisenbahnen Serie ТЭ10
Sowjetunion | 1958
26 Stück

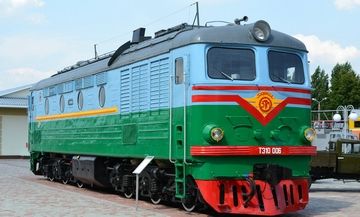

ТЭ10-006
ТЭ10-006
Vitaliy 78
Allgemein
Bauzeit1958-1961
HerstellerCharkow
AchsfolgeC-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge61 ft 0 11/16 in
Radstand42 ft 7 13/16 in
Fester Radstand13 ft 9 3/8 in
Dienstmasse291,010 lbs
Reibungsmasse291,010 lbs
Achslast48,502 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft55,078 lbf
Motor10D100
Bauart Motor10-Zyl. Gegenkolben-Diesel
Tankinhalt1,717 us gal (Diesel)
Motorleistung2,957 hp (2,205 kW)
Berechnete Werte
Diesellok
Güterzug
Sowjetische Eisenbahnen Serie ТЭ3
Sowjetunion | 1953
6,808 Stück

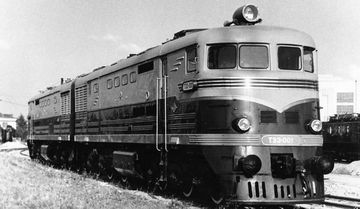

ТЭ3-001 im Juli 1954 im Depot Schtscherbinka
ТЭ3-001 im Juli 1954 im Depot Schtscherbinka
Ataman8888 / www.trainpix.org

Als Weiterentwicklung der ТЭ2, welche die erste in Großserie gebaute, in der Sowjetunion entwickelte Diesellok war, entstand die ТЭ3. Das Kernstück war der neue Motor 2D100, der ein Gegenkolben-Dieselmotor mit zehn Zylindern und 20 Kolben war. Es handelte sich wieder um eine Doppellok, auf Grund der schwereren und doppelt so starken Motoren stand nun jedoch jede Sektion auf zwei dreiachsigen Drehgestellen

Die Doppelloks waren so konstruiert, dass jede Sektion auch unabhängig eingesetzt werden konnte. Viele Baugruppen waren immer noch die gleichen wie bei der ТЭ1 und ТЭ2, basierten also noch auf der ursprünglichen ALCO-Konstruktion. Das grundlegende Aussehen entsprach der ТЭ2, spätere Loks erhielten jedoch einen erhöhten Führerstand.

Da die Testfahrten gute Ergebnisse zeigten und die Leistung nun für den Ersatz der stärksten Dampfloks ausreichte, entschied man sich für die Einstellung der Produktion von Dampfloks. Zur Deckung des Bedarfs startete man die Fertigung der ТЭ3 in zwei großen Werken und ab 1963 kam Lugansk noch zusätzlich dazu. Bis 1973 entstanden insgesamt 6.808 Doppeleinheiten.

Zur Erreichung einer Gesamtleistung von 6.000 PS wurden einige Loks auf drei Sektionen umgebaut. Sobald neue Loks mit 3.000 PS pro Sektion verfügbar waren, wurden diese Loks wieder auf zwei Sektionen zurückgebaut. Für Personenzüge entstand die ТЭ7 auf Basis der ТЭ3, die 140 km/h erreichte. Die letzten ТЭ3 wurden in Russland bis 2003 im Güterverkehr eingesetzt. In anderen GUS-Staaten konnte man sie auch noch länger im Einsatz in der Industrie finden.

Allgemein
Bauzeit1953-1973
HerstellerCharkow, Kolomna, Lugansk
AchsfolgeC-C+C-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge111 ft 4 9/16 in
Radstand41 ft 11 15/16 in
Fester Radstand13 ft 9 3/8 in
Dienstmasse555,564 lbs
Reibungsmasse555,564 lbs
Achslast46,297 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft89,024 lbf
Motor2D100
Bauart Motor2x 10-Zyl. Gegenkolben-Diesel
Tankinhalt2,874 us gal (Diesel)
Motorleistung3,943 hp (2,940 kW)
Berechnete Werte
Diesellok
Doppellok
Güterzug
Stand: 06/2023
Sowjetische Eisenbahnen Serie Эмх3
anfangs Юm005
Sowjetunion | 1926
Einzelstück

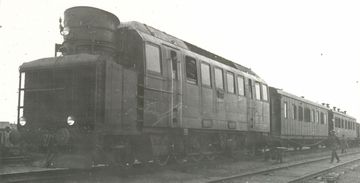

Bild der Lokomotive

Nachdem Lomonossow bereits zwei unterschiedliche Dieselloks mit elektrischer Kraftübertragung hatte bauen lassen, wollte er zum Vergleich auch eine dritte Lokomotive mit einer anderen Art der Kraftübertragung bauen lassen. Das eigentlich vorgesehene hydrostatische Getriebe war noch nicht einsatzbereit. Somit entstand die erste und bis heute einzige Großdiesellok der Geschichte mit mechanischem Getriebe. Sie ging als Юm005 (Jum005) in Betrieb und wurde nach der Auswanderung von Lomonossow in Эмх3 (Jemch3) umbenannt.

Das Fahrwerk bestand aus fünf per Kuppelstangen angetriebenen Achsen und an den Enden jeweils einem ein- und einem zweiachsigen Drehgestell. Der Motor stammte von MAN und war der gleiche wie in der Ээл2. Hier war er jedoch umsteuerbar ausgeführt, da das Getriebe nicht über einen Rückwärtsgang verfügte. Es hatte drei Gänge, die über eine magnetisch betriebene Reibungskupplung geschaltet wurden.

Obwohl die Lok einen sehr hohen Wirkungsgrad von knapp über 30 Prozent erreichte, war die Kraftübertragung nicht unproblematisch. Neben ruckartigen Belastungen auf den Kupplungen gab es auch Brüche von Zahnrädern. Bald wurde die Motorleistung von 1.200 auf 1.050 PS herabgesetzt. Aber auch dadurch wurden die Probleme nicht beseitigt, so dass es bald zur Stilllegung der Lok kam und sich die dieselelektrischen Konkurrenten durchsetzten.

Allgemein
Bauzeit1926
HerstellerHohenzollern, Krupp
Achsfolge2-E-1
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge54 ft 9 5/16 in
Leermasse276,680 lbs
Dienstmasse288,805 lbs
Reibungsmasse194,007 lbs
Achslast48,502 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselmechanisch
Max. Geschwindigkeit34 mph
Anfahrzugkraft33,047 lbf
MotorMAN 6 45/42
Bauart Motor6-Zyl. Diesel
Motorleistung1,184 hp (883 kW)
Berechnete Werte
Diesellok
Güterzug
Prototyp
Stand: 06/2022
Schnittzeichnung mit Maßen
Schnittzeichnung mit Maßen
The Railway Mechanical Engineer
Sowjetische Eisenbahnen Serie 2ТЭ116
Sowjetunion | 1971
2,176 Stück
2??116-1169 im Jahr 2006 bei Poltawa, Ukraine
2??116-1169 im Jahr 2006 bei Poltawa, Ukraine
Allgemein
Bauzeitseit 1971
HerstellerLugansk
AchsfolgeC-C+C-C
Spurweite4 ft 11 13/16 in (Russische Breitspur)
Maße und Gewichte
Länge122 ft 4 1/2 in
Dienstmasse608,475 lbs
Reibungsmasse608,475 lbs
Achslast50,706 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselelektrisch
Max. Geschwindigkeit62 mph
Anfahrzugkraft111,505 lbf
MotorKolomna 5D49, Charkow 2D70 oder Kolomna 18-9DG-01
Bauart MotorV16 Diesel
Tankinhalt3,329 us gal (Diesel)
Motorleistung5,914 hp (4,410 kW)
Berechnete Werte
Diesellok
Doppellok
Güterzug
