Fablok Tkh49-1 „Ferrum 47”
Polen | 1947
477 Stück
Tkh49-1 im März 2006 in Chabowka
Tkh49-1 im März 2006 in Chabowka
wassen
Allgemein
Bauzeit1947-1960
HerstellerFablok
Achsfolge0-6-0T (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge30 ft 1 in
Radstand11 ft 1 7/8 in
Fester Radstand11 ft 1 7/8 in
Leermasse76,721 lbs
Dienstmasse97,885 lbs
Reibungsmasse97,885 lbs
Achslast32,628 lbs
Wasservorrat1,321 us gal
Brennstoff5,512 lbs (Kohle)
Kessel
Rostfläche18.3 sq ft
Verdampfungsheizfläche1,076.4 sq ft
Gesamtheizfläche1,076.4 sq ft
Triebwerk
Ø Treibräder45.3 in
Kesseldruck188 psi
DampfdehnungEinfach
Zylinderzwei, 18 1/8 x 21 1/4 in
Antrieb
AntriebDampf
Geschätzte Leistung402 hp (300 kW)
Opt. Geschwindigkeit10 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft24,675 lbf
Berechnete Werte
Dampflok
Güterzug
Rangierlok
Industrie
Tenderlok
Polnische Staatsbahnen Ok22
Polen | 1923
190 Stück
Ok22-31 ausgestellt als Denkmal
Ok22-31 ausgestellt als Denkmal
Rainer Haufe
Allgemein
Bauzeit1923-1934
HerstellerHanomag, Fablok
Achsfolge4-6-0 (Ten-wheeler)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge61 ft 0 3/4 in
Leermasse158,292 lbs
Dienstmasse173,945 lbs
Reibungsmasse112,436 lbs
Gesamtmasse287,482 lbs
Achslast37,479 lbs
Wasservorrat5,680 us gal
Brennstoff22,046 lbs (Kohle)
Kessel
Rostfläche43.2 sq ft
Strahlungsheizfläche151.8 sq ft
Rohrheizfläche1,251.8 sq ft
Verdampfungsheizfläche1,403.6 sq ft
Überhitzerfläche556.5 sq ft
Gesamtheizfläche1,960.1 sq ft
Triebwerk
Ø Treibräder68.9 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 22 5/8 x 24 13/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,207 hp (900 kW)
Opt. Geschwindigkeit28 mph
Max. Geschwindigkeit62 mph
Anfahrzugkraft27,286 lbf
Berechnete Werte
Dampflok
Personenzug
Polnische Staatsbahnen OKl27
Polen | 1927
122 Stück
OKl 27-41 im Eisenbahnmuseum Chabówka
OKl 27-41 im Eisenbahnmuseum Chabówka
Michal Derela

Hinter der Bezeichnung OKl27 verbirgt sich eine Personenzug- (O) Tenderlok (K) der Achsfolge 1'C1' (l), welche 1927 entworfen wurde. Sie waren die ersten vollständig in Polen konstruierten und gebauten Loks und es entstanden zwischen 1928 und 1933 insgesamt 122 Stück. Hinsichtlich der Optik erinnerten sie an typisch Deutsche Dampfloks, alleine wenn man das Führerhaus mit dem Knick in den Seitenwänden betrachtet. Geliefert wurden sie von H. Ceglielski aus Posen.

Dank ihrer symmetrischen Achsanordnung war sie zum schnellen Fahren in beide Richtungen gleichermaßen geeignet, was dem Einsatzgebiet bei Vorortbahnen entsprach. Sie galt bei ihrer Einführung als schwerste 1'C1'-Tenderlok Europas und die maximale Achslast betrug rund 18 Tonnen.

Mit guter Kohle konnten die Loks auf ebener Strecke einen Personenzug von 350 Tonnen Gewicht mit 80 km/h ziehen, auf einer Steigung von 14 Promille waren es bei 130 Tonnen noch 60 km/h. Obwohl die Laufeigenschaften ab 50 km/h etwas unruhig wurden, störte das den Betrieb auf Vorortbahnen mit vielen Halten kaum. Nach der Invasion durch die Deutschen wurden 120 der Loks als Baureihe 7512 von der Reichsbahn betrieben. Nach Kriegsende waren noch 95 Stück in Polen vorhanden, die von der PKP im Gebiet um Warschau und Kattowitz eingesetzt wurden. Nach dem Ausscheiden aus dem Personenzugdienst wurden einige an Privatbahnen verkauft. Heute sind vier Stück erhalten, die jeweils zur Hälfte als Denkmal und in Museen aufgestellt sind.

Allgemein
Bauzeit1927-1933
HerstellerCegielski
Achsfolge2-6-2T (Prairie)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand28 ft 10 7/16 in
Fester Radstand11 ft 9 3/4 in
Leermasse149,253 lbs
Dienstmasse187,613 lbs
Reibungsmasse119,490 lbs
Achslast39,904 lbs
Wasservorrat2,642 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche28 sq ft
Verdampfungsheizfläche1,374.6 sq ft
Überhitzerfläche486.5 sq ft
Gesamtheizfläche1,861.1 sq ft
Triebwerk
Ø Treibräder59.1 in
Kesseldruck203 psi
DampfdehnungEinfach
Zylinderzwei, 21 1/4 x 24 13/16 in
Antrieb
AntriebDampf
Ind. Leistung917 hp (684 kW)
Opt. Geschwindigkeit18 mph
Max. Geschwindigkeit50 mph
Anfahrzugkraft32,772 lbf
Berechnete Werte
Dampflok
Personenzug
Tenderlok
Stand: 02/2022
Polnische Staatsbahnen Ol49
Polen | 1951
115 Stück
Ol49-59 im April 2009 vor einem Sonderzug
Ol49-59 im April 2009 vor einem Sonderzug
Yves6
Allgemein
Bauzeit1951-1954
HerstellerFablok
Achsfolge2-6-2 (Prairie)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge67 ft 10 in
Länge Lok33 ft 7 9/16 in
Radstand57 ft 7 3/4 in
Gesamtradstand13 ft 1 1/2 in
Leermasse165,567 lbs
Dienstmasse183,535 lbs
Reibungsmasse113,317 lbs
Gesamtmasse333,779 lbs
Achslast37,809 lbs
Wasservorrat6,604 us gal
Brennstoff26,455 lbs (Kohle)
Kessel
Rostfläche39.8 sq ft
Strahlungsheizfläche179.8 sq ft
Rohrheizfläche1,573.7 sq ft
Verdampfungsheizfläche1,753.4 sq ft
Überhitzerfläche735.2 sq ft
Gesamtheizfläche2,488.6 sq ft
Triebwerk
Ø Treibräder68.9 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 19 11/16 x 24 13/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,609 hp (1,200 kW)
Opt. Geschwindigkeit37 mph
Max. Geschwindigkeit62 mph
Anfahrzugkraft27,521 lbf
Berechnete Werte
Dampflok
Personenzug
Ol49-32 im Jahr 1995 mit einem Doppelstockzug
Ol49-32 im Jahr 1995 mit einem Doppelstockzug
Dale Roberts
Polnische Staatsbahnen Pt47
Polen | 1948
180 Stück

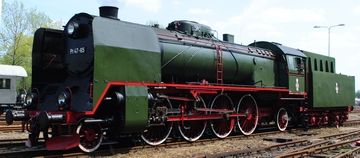

Pt47-65 bei einer Lokparade in Wolsztyn im April 2016
Pt47-65 bei einer Lokparade in Wolsztyn im April 2016
Marek Mróz

Nach dem Zweiten Weltkrieg ließ die PKP die Pt47 als Weiterentwicklung der Vorkriegsbaureihe Pt31 entwickeln. Das P stand dabei für Schnellzug, das t für die Achsfolge 1'D1' und die Zahl für das Jahr der Entwicklung. In den grundlegenden Abmessungen entsprachen sie ihrem Vorbild. 120 Loks entstanden bei Fablok und 60 bei Cegielski.

Die wesentlichen Änderungen beim Kessel lagen in der Feuerbüchse. Diese bestand nun aus Stahl und hatte drei Bögen aus Schamotte zur Vergrößerung der Heizfläche bekommen. Außerdem lagen der Sandbehälter und der Dampfdom unter einer gemeinsamen Verkleidung, wodurch der Sand zusätzlich getrocknet wurde. Die Vorlaufachse lag weiterhin gemeinsam mit der ersten Kuppelachse in einem Krauss-Helmholtz-Lenkgestell, während die Nachlaufachse eine einfache Adamsachse war.

Die Tender wurden zunächst von den deutschen Baureihen 41 und 44 übernommen. Spätere Exemplare erhielten neue polnische Tender mit einer deutlich vergrößerten Kohlekapazität von 17 Tonnen. Der Wassertank fasste zunächst 33 Kubikmeter und wurde später durch den Einbau eines mechanischen Stokers auf 27 Kubikmeter verkleinert.

Die Pt47 konnte 110 km/h erreichen, bei der Laufruhe aber nicht ganz mit Pacifics mithalten. Dafür stand eine größere Anfahrzugkraft zur Verfügung und die Höchstgeschwindigkeit konnte mit Zügen von bis zu 600 Tonnen erreicht werden. Dank ihrer Leistung konnten sie sich bis in die Achtziger im Einsatz halten. Von insgesamt 15 erhaltenen Maschinen, ist heute nur noch eine betriebsfähig.

Allgemein
Bauzeit1948-1951
HerstellerFablok, Cegielski
Achsfolge2-8-2 (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge78 ft 2 3/8 in
Radstand40 ft 0 5/16 in
Fester Radstand19 ft 8 1/4 in
Leermasse213,848 lbs
Dienstmasse229,721 lbs
Reibungsmasse162,701 lbs
Gesamtmasse405,209 lbs
Achslast40,345 lbs
Wasservorrat8,718 us gal
Brennstoff37,479 lbs (Kohle)
Kessel
Rostfläche48.3 sq ft
Strahlungsheizfläche213.1 sq ft
Rohrheizfläche2,361.6 sq ft
Verdampfungsheizfläche2,574.7 sq ft
Überhitzerfläche984.9 sq ft
Gesamtheizfläche3,559.6 sq ft
Triebwerk
Ø Treibräder72.8 in
Kesseldruck218 psi
DampfdehnungEinfach
Zylinderzwei, 24 13/16 x 27 9/16 in
Antrieb
AntriebDampf
Ind. Leistung1,974 hp (1,472 kW)
Opt. Geschwindigkeit29 mph
Max. Geschwindigkeit68 mph
Anfahrzugkraft43,054 lbf
Berechnete Werte
Dampflok
Schnellzug
Stand: 01/2023
Polnische Staatsbahnen Tkt48
Polen | 1950
209 Stück
Tkt48-102 als Denkmal in Jaslo
Tkt48-102 als Denkmal in Jaslo
Jan Lorenz
Allgemein
Bauzeit1950-1957
HerstellerFablok, Cegielski
Achsfolge2-8-2T (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge46 ft 7 1/16 in
Radstand34 ft 1 7/16 in
Fester Radstand5 ft 6 15/16 in
Leermasse171,960 lbs
Dienstmasse216,053 lbs
Reibungsmasse148,261 lbs
Achslast37,148 lbs
Wasservorrat2,642 us gal
Brennstoff13,228 lbs (Kohle)
Kessel
Rostfläche32 sq ft
Strahlungsheizfläche166.8 sq ft
Rohrheizfläche1,158.2 sq ft
Verdampfungsheizfläche1,325 sq ft
Überhitzerfläche528.5 sq ft
Gesamtheizfläche1,853.5 sq ft
Triebwerk
Ø Treibräder57.1 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 19 11/16 x 27 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,609 hp (1,200 kW)
Opt. Geschwindigkeit28 mph
Max. Geschwindigkeit50 mph
Anfahrzugkraft36,906 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Tenderlok
