Bulgarische Staatseisenbahn Nr. 1286 bis 1427
Polnische Staatsbahnen Ti102
Rumänien | 1910
117 Stück
Bild der Lokomotive
flickr/Historical Railway Images

Nach den 78 1'C-Lokomotiven mit 1.470 mm großen Rädern beschaffte die Rumänische Staatsbahn ab 1910 eine weitere Serie, bei der die Räder jedoch nur 1.350 mm maßen. Dies reduzierte zwar die Höchstgeschwindigkeit, erhöhte aber die Zugkraft. Die ersten 27 Lokomotiven von Henschel wurden mit Überhitzer ausgeliefert. Die weiteren 90, die bis 1914 von Henschel, Jung und Hanomag geliefert wurden, wurden dagegen jedoch mit Nassdampf betrieben. Sie erhielten die Nummern 1286 bis 1427.

Im Ersten Weltkrieg kamen fünf zur Militäreisenbahn-Generaldirektion Warschau. Vier davon gingen nach dem Krieg in den Besitz der PKP über. Sie wurden zunächst G5Rm genannt, da sie in die gleiche Klasse wie die preußische G 5 eingeordnet werden konnten und aus Rumänien kamen. Später erfolgte die Umbenennung zu Ti102. Zumindest ein Teil der in Rumänien verbliebenen Lokomotiven wurde nachträglich mit einem Überhitzer ausgestattet. Bis in die Fünfziger wurden alle verschrottet.

Allgemein
Bauzeit1910-1914
HerstellerHenschel, Jung
Achsfolge2-6-0 (Mogul)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge55 ft 10 1/16 in
Radstand23 ft 2 3/4 in
Fester Radstand15 ft 1 1/8 in
Gesamtradstand44 ft 3 11/16 in
Dienstmasse117,506 lbs
Reibungsmasse97,885 lbs
Gesamtmasse194,007 lbs
Achslast35,274 lbs
Wasservorrat3,963 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche33 sq ft
Verdampfungsheizfläche1,728.7 sq ft
Überhitzerfläche484.4 sq ft
Gesamtheizfläche2,213.1 sq ft
Triebwerk
Ø Treibräder53.2 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 20 1/2 x 25 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,140 hp (850 kW)
Opt. Geschwindigkeit24 mph
Anfahrzugkraft15,737 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 04/2024

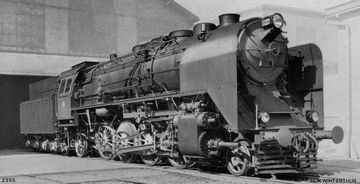

Bulgarische Staatseisenbahn Reihe 01
anfangs Serie 8000
Bulgarien | 1930
23 Stück
Bild der Lokomotive
flickr/Historical Railway Images

Die Reihe 01 der Bulgarischen Staatsbahn war die erste Reihe im Rahmen des bulgarischen Einheitsprogramms. Sie war eine Mikado-Schnellzuglokomotive, die für Gebirgsstrecken konzipiert war. Wie alle der Einheitslokomotiven wies sie viele Ähnlichkeiten mit den deutschen Einheitslokomotiven auf, hatte aber aufgrund der geringeren Kohlequalität einen größeren Rost. Außerdem war der Kessel identisch mit den Reihen 02, 10 und 46. Die 02 war die dreizylindrige Variante der 01.

Zwischen 1930 und 1935 wurden 23 Stück von Herstellern in Deutschland, Polen und der Schweiz gebaut. Sie trugen zunächst Nummern, die mit 8000 begannen, und das neue Klassenschema wurde erst 1937 eingeführt. Die Schweizer Lokomotiven wurden „Tabakloks“ genannt, da sie im Tausch gegen Tabak geliefert wurden.

Alle 23 Lokomotiven überlebten den Zweiten Weltkrieg. Um 1950 wurden sie auf den Betrieb mit Mazut, einem minderwertigen Rückstand aus der Erdölförderung, umgerüstet. Bis 1979 wurden alle Lokomotiven aus dem aktiven Dienst ausgemustert, wobei einige noch einige Zeit als strategische Reserve gelagert wurden.

Allgemein
Bauzeit1930-1935
HerstellerHanomag, Fablok, Henschel, Borsig, SLM
Achsfolge2-8-2 (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge73 ft 5 7/8 in
Länge Lok46 ft 11 in
Radstand37 ft 8 3/4 in
Fester Radstand12 ft 5 5/8 in
Gesamtradstand60 ft 10 5/16 in
Leermasse199,298 lbs
Dienstmasse219,139 lbs
Reibungsmasse149,914 lbs
Gesamtmasse372,140 lbs
Achslast37,258 lbs
Wasservorrat7,925 us gal
Brennstoff24,251 lbs (Kohle)
Kessel
Rostfläche51.7 sq ft
Strahlungsheizfläche188.4 sq ft
Rohrheizfläche2,222.7 sq ft
Verdampfungsheizfläche2,411.1 sq ft
Überhitzerfläche904.2 sq ft
Gesamtheizfläche3,315.3 sq ft
Triebwerk
Ø Treibräder65 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 25 3/16 x 27 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung2,079 hp (1,550 kW)
Opt. Geschwindigkeit25 mph
Max. Geschwindigkeit56 mph
Anfahrzugkraft53,138 lbf
Berechnete Werte
Dampflok
Schnellzug
Stand: 08/2024

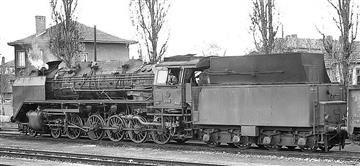

Bulgarische Staatseisenbahn Reihe 11
Bulgarien | 1941
17 Stück
Bild der Lokomotive
flickr/Ivaylo Klimentov

Die Baureihe 11 der Bulgarischen Staatsbahn war eine 2'E-Lokomotive für den schweren gemischten Dienst. Als Teil des bulgarischen Einheitsprogramms war sie stark von den deutschen Einheitslokomotiven der Reichsbahn beeinflusst. Wie die meisten bulgarischen Einheitslokomotiven hatte sie drei Zylinder. Dank der seitlich beweglichen ersten Kuppelachse konnte sie Kurven mit einem Radius von 140 Metern befahren.

Die ersten zehn Exemplare wurden 1941 und 1942 von Henschel gebaut. Zwei weitere Lose von fünf und sieben Stück wurden bei Škoda und Borsig bestellt. Aufgrund der Verlagerung der Produktionskapazitäten zugunsten der Kriegslokomotiven wurde der Auftrag für Škoda storniert. Dank der engen Beziehungen zwischen Deutschland und Bulgarien wurde der Auftrag für Borsig dennoch gebaut.

Schon nach wenigen Jahren wurden sie nur noch im Güterverkehr eingesetzt. Bis 1965 erhielten sie eine gemischte Kohle- und Ölfeuerung. Obwohl sie bei ihrem Personal nicht sehr beliebt waren, wurden sie erst um 1970 durch Diesellokomotiven ersetzt. Im Jahr 1975 wurden sie offiziell ausgemustert und verschrottet.

Allgemein
Bauzeit1941-1943
HerstellerHenschel, Borsig
Achsfolge4-10-0 (Mastodon)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge75 ft 9 5/8 in
Radstand35 ft 9 1/8 in
Fester Radstand17 ft 4 11/16 in
Gesamtradstand64 ft 3 7/8 in
Leermasse222,005 lbs
Dienstmasse238,540 lbs
Reibungsmasse187,393 lbs
Gesamtmasse395,068 lbs
Achslast37,479 lbs
Wasservorrat7,397 us gal
Brennstoff28,660 lbs (Kohle)
Kessel
Rostfläche52.4 sq ft
Strahlungsheizfläche188.4 sq ft
Rohrheizfläche2,223.8 sq ft
Verdampfungsheizfläche2,412.2 sq ft
Überhitzerfläche881.6 sq ft
Gesamtheizfläche3,293.8 sq ft
Triebwerk
Ø Treibräder57.1 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderdrei, 20 1/2 x 27 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung2,146 hp (1,600 kW)
Opt. Geschwindigkeit23 mph
Max. Geschwindigkeit47 mph
Anfahrzugkraft59,873 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Stand: 05/2024
Bulgarische Staatseisenbahn Serie 4500
später Reihe 46
Bulgarien | 1931
20 Stück
Bild der Lokomotive

Für die Beförderung der schweren Kohlezüge von Pernik nach Sofia hatte die Bulgarische Staatsbahn bereits 1922 bei Hanomag Tenderloks der Serie 4000 mit der Achsfolge F beschafft. Ende der Zwanziger sollten die Zugleistungen verbessert werden. Gefordert war nun, 420 Tonnen schwere Züge auf der Steigung von 25 Promille mit 20 km/h zu befördern und dabei Kurven bis 275 Meter Radius zu durchfahren. Da man sich darauf geeinigt hatte, angelehnt an das Einheitsprogramm der Deutschen Reichsbahn eine vergleichbare Standardisierung zu erreichen, sollte der Kessel mit den anderen, neu zu entwickelnden schweren Loks austauschbar sein. Dies waren die 1'D1'-Schnellzugloks der Serie 8000 (später 01) und die 1'E-Güterzuglok der Serie 9000 (später 10).

Um bei der vorgegebenen Achsfolge 1'F2' auch Kurven von 250 Metern Radius mit entsprechender Geschwindigkeit durchfahren zu können, musste das Fahrwerk entsprechend komplex ausgeführt werden. Die einzigen Achsen, die fest im Rahmen lagen und komplette Spurkränze hatten, waren die zweite und vierte Kuppelachse. Die Vorlaufachse war um 80 mm radial einstellbar und mit der ersten Kuppelachse zu einem Krauss-Helmholtz-Lenkgestell verbunden. An der dritten und vierten Kuppelachse waren keine Spurkränze vorhanden. Die sechste Kuppelachse war wieder seitlich verschiebbar und das hintere Drehgestell hatte ein seitliches Spiel von 110 mm.

Die ersten zwölf Exemplare wurden 1931 von der polnischen Firma Cegielski in Posen geliefert und hatten tatsächlich einen Kessel, der sich mitsamt der meisten Anbauteile mit den bei anderen Herstellern gebauten Schwesterbaureihen austauschen ließ. Die Vorräte waren mit 18 Kubikmeter Wasser und zehn Tonnen Kohle entsprechend groß ausgelegt. Der Wasservorrat wurde zum Teil unter dem Kohlebunker am Heck untergebracht, um die seitlichen Wasserbehälter so kurz ausführen zu können, dass die Feuerbüchse zur Wartung seitlich zugänglich war.

Die Feuerbüchse war über 2,70 Meter lang, um einen ausreichend großen Rost für die Perniker Kohle mit niedrigem Energiegehalt und hohem Anteil an Asche und Schlacke zu erhalten. Da diese Kohle zur Bildung einer großen Menge an Rauch führte, musste dies bei der Durchfahrt der Tunnel auf der Strecke beachtet werden. Die Lösung bestand aus einem Belüftungssystem im Führerhaus, das die relativ saubere Luft aus den unteren Bereichen angesaugt und auf Kopfhöhe der Besatzung wieder ausgeblasen hat.

Die ersten zwölf Maschinen hatten nur zwei Zylinder mit einem Durchmesser und Hub von je 700 mm. 1943 wurde eine weitere Serie von acht Stück bestellt, nachdem die vorhandenen Loks bereits von Serie 4500 in Serie 46 unbenannt worden waren. Sie sollten drei Zylinder haben, trotz der Unterbringung des dritten Zylinders unter der Rauchkammer durfte der Kessel aber nicht wesentlich höher liegen. Die Außenzylinder trieben weiterhin die dritte Kuppelachse an, während der Innenzylinder die zweite antrieb. Da wegen des Kriegs keine Beschaffung aus Polen mehr möglich war, ging die Bestellung an die BMAG in Berlin.

Da die Steigung auf der Strecke zwischen Pernik und Sofia auch hinter solch starken Loks nur 420 Tonnen zuließ, wurden die bis zu 1.200 Tonnen schweren Kohlezüge von bis zu drei Loks gezogen. Dabei gab es vor der eigentlichen Zuglok noch eine Vorspannlok und eine Schublok am Ende. Nachdem alle bis Mitte der Sechziger überlebt hatten, wurden sie bis 1975 ausgemustert. Je eine der Zwei- und Dreizylinderloks sind heute noch vorhanden und letztere ist seit 2015 wieder einsatzfähig.

VarianteAusführung 1931Ausführung 1943
Allgemein
Bauzeit19311943
HerstellerCegielskiBMAG
Achsfolge2-12-4T (Bulgaria)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge59 ft 8 3/4 in59 ft 6 3/4 in
Radstand47 ft 6 7/8 in47 ft 4 7/8 in
Fester Radstand15 ft 3 1/16 in
Leermasse244,713 lbs263,717 lbs
Dienstmasse328,599 lbs343,480 lbs
Reibungsmasse224,210 lbs238,099 lbs
Achslast37,479 lbs39,683 lbs
Wasservorrat4,755 us gal
Brennstoff22,046 lbs (Kohle)
Kessel
Rostfläche52.4 sq ft
Strahlungsheizfläche187.5 sq ft
Rohrheizfläche2,224.4 sq ft
Verdampfungsheizfläche2,411.9 sq ft
Überhitzerfläche903.2 sq ft881.7 sq ft
Gesamtheizfläche3,315.1 sq ft3,293.5 sq ft
VarianteAusführung 1931Ausführung 1943
Triebwerk
Ø Treibräder52.8 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 27 9/16 x 27 9/16 indrei, 19 11/16 x 25 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung2,079 hp (1,550 kW)
Opt. Geschwindigkeit17 mph24 mph
Anfahrzugkraft78,273 lbf55,625 lbf
Berechnete Werte
Dampflok
Güterzug
Tenderlok
Stand: 07/2022
Risszeichnung
Risszeichnung
Die Lokomotive, September 1943
Bulgarische Staatseisenbahn Serie 600.76
Bulgarien | 1940
15 Stück
615.76 ausgestellt auf dem Campus der Universität Sofia
615.76 ausgestellt auf dem Campus der Universität Sofia
Roman Klementschitz

Für die Schmalspurbahn in den Rhodopen mit Steigungen mit 30 Promille und Kurvenradien von 60 Metern benötigte die Bulgarische Staatsbahn starke Güterzugloks. Diese basierten auf der Baureihe 9973–76 der Reichsbahn und hatten etwas größere Räder, um auf eine Geschwindigkeit von 45 km/h zu kommen. Die ersten fünf wurden von der BMAG in Berlin geliefert, weitere zehn wurden auf Grund des Zweiten Weltkriegs in Polen bei Fablok gebaut.

Sie erfüllten die Anforderungen voll und ganz und wurden in den Sechzigern von Dieselloks der Reihe 75 ersetzt. Sie kamen nun auf anderen Strecken mit geringeren Steigungen zum Einsatz, wo sich auf Grund des Dauerbetriebs mit Höchstgeschwindigkeit starke Verschleißerscheinungen zeigten. Nachdem acht Loks 1977 ausgemustert wurden, wurden die restlichen als strategische Reserve eingelagert. Heute existieren noch vier, von denen eine noch betriebsfähig ist.

Allgemein
Bauzeit1940, 1949
HerstellerBMAG, Fablok
Achsfolge2-10-2T (Santa Fé)
Spurweite2 ft 5 15/16 in (Bosnische Spur)
Maße und Gewichte
Länge36 ft 11 5/16 in
Radstand26 ft 2 15/16 in
Fester Radstand13 ft 9 3/8 in
Leermasse103,176 lbs
Dienstmasse136,686 lbs
Reibungsmasse110,231 lbs
Achslast22,046 lbs
Wasservorrat1,849 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche21.5 sq ft
Verdampfungsheizfläche942.9 sq ft
Überhitzerfläche350.9 sq ft
Gesamtheizfläche1,293.8 sq ft
Triebwerk
Ø Treibräder33.5 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 18 1/8 x 15 3/4 in
Antrieb
AntriebDampf
Ind. Leistung838 hp (625 kW)
Opt. Geschwindigkeit18 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft30,448 lbf
Berechnete Werte
Dampflok
Güterzug
Personenzug
Tenderlok
Schmalspur
Stand: 09/2023
