Chinesische Dampfloks
zurück
Loks wie die Klasse JS waren selbst in den 2010er Jahren noch im Bergbau im Einsatz
Loks wie die Klasse JS waren selbst in den 2010er Jahren noch im Bergbau im Einsatz
Ben Kletzer / https://railpictures.net/photo/538448/
China Railway Klasse JS
China | 1957
1,916 Stück

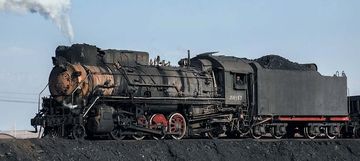

JS 8167 im Dezember 2017 im Einsatz in der Kohlegrube Sandaoling
JS 8167 im Dezember 2017 im Einsatz in der Kohlegrube Sandaoling
Georg Trüb / https://railpictures.net/photo/641941

Einige Jahre nach der Revolution entwickelte China Railway eine Mikado, die in großen Stückzahlen gebaut werden sollte. Als Basis nutzte man das Fahrwerk der Klasse JF1, die seit 1918 gebaut worden war. Sie erhielt einen modernen Kessel und wurde auch in anderen Kriterien an aktuelle Anforderungen angepasst. Die neue Klasse wurde JS bzw. „Jiàn Shè” genannt, was in etwa „Aufbau” bedeutet.

Mit einem Kuppelraddurchmesser von nur 1.370 mm konnte eine hohe Zugkraft erreicht werden. Für China üblich, wurde der Tender groß gewählt mit einem Kohlevorrat von 17 Tonnen. Der Entwurf stammte aus Dalian, die Produktion wurde aber an mehrere Werke vergeben.

Zwischen 1957 und 1965 wurden die ersten 1.135 Stück gebaut. Erst 1981 startete eine weitere Produktion, die bis 1988 noch fast 800 weitere Loks umfasste. Über die Hälfte davon gehörte einer Variante „B” an, die einige Verbesserungen erhielt. Eine Besonderheit war eine Lok, die 1989 neu an die Boone and Scenic Valley Railroad in Iowa verkauft wurde.

Allgemein
Bauzeit1957-1965, 1981-1988
HerstellerDalian, Qishuyan, Datong, Beijing
Achsfolge2-8-2 (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand33 ft 5 3/16 in
Fester Radstand14 ft 6 in
Gesamtradstand67 ft 2 11/16 in
Leermasse201,282 lbs
Dienstmasse229,942 lbs
Reibungsmasse175,885 lbs
Gesamtmasse415,130 lbs
Achslast44,092 lbs
Wasservorrat9,246 us gal
Brennstoff37,479 lbs (Kohle)
Kessel
Rostfläche55 sq ft
Verdampfungsheizfläche1,944.7 sq ft
Überhitzerfläche959.4 sq ft
Gesamtheizfläche2,904.1 sq ft
Triebwerk
Ø Treibräder53.9 in
Kesseldruck218 psi
DampfdehnungEinfach
Zylinderzwei, 22 13/16 x 27 15/16 in
Antrieb
AntriebDampf
Ind. Leistung2,266 hp (1,690 kW)
Opt. Geschwindigkeit29 mph
Max. Geschwindigkeit53 mph
Anfahrzugkraft49,983 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 03/2023
China Railway Klasse QJ
China | 1956
4,717 Stück
QJ 7105 auf der JiTong-Eisenbahn
QJ 7105 auf der JiTong-Eisenbahn
Sammy King

In den Jahren 1956 bis 1960 fertigten diverse Fabriken in China insgesamt 42 Prototypen einer neuen 1'E1'-Güterzuglokomotive, die auf der sowjetischen ОР21 basierte. Ab 1964 begann in Datong die Serienfertigung von insgesamt 4.675 weiteren Exemplaren der bald als QJ bezeichneten Maschinen. Das Kürzel stand hier für „Qianjin”, was „Fortschritt” bedeutet.

Sie ersetzten die JF und FD im schweren Güterverkehr und zogen auch schwere Personenzüge. Zu ihren Merkmalen gehörte neben dem Stoker und den meist vorhandenen Windleitblechen auch das markante Luftdruckhorn. Einige QJ wurden auch in sowjetischer Breitspur gebaut. An anderen Maschinen wurde ein Schornstein erprobt, der dem Giesl-Ejektor glich.

Obwohl die Fertigung bis 1988 lief, wurde schon in den Achtzigern begonnen, sie gegen Dieselloks zu ersetzen. Nachdem der Dampfbetrieb bei der Chinesischen Staatsbahn 2002 offiziell beendet wurde, waren 2003 die letzten von den Hauptstrecken verschwunden. Die private JiTong-Eisenbahn setzte die QJ jedoch bis 2005 zum Kohletransport auf ihrer 945 km langen Strecke in der Inneren Mongolei ein und auch bei Industriebetrieben war sie bis ca. 2010 im Einsatz. Drei QJ fanden später auch den Weg in die USA.

Variantevierachsiger Tendersechsachsiger Tender
Allgemein
Bauzeit1956-1988
HerstellerDatong
Achsfolge2-10-2 (Santa Fé)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge85 ft 4 in95 ft 10 in
Länge Lok52 ft 11 7/16 in
Radstand50 ft 5 1/8 in
Fester Radstand20 ft 11 15/16 in
Gesamtradstand86 ft 1 7/8 in
Dienstmasse293,876 lbs
Reibungsmasse233,690 lbs
Gesamtmasse485,016 lbs557,769 lbs
Achslast46,738 lbs
Wasservorrat10,435 us gal13,209 us gal
BrennstoffKohle
Kessel
Rostfläche73.2 sq ft
Strahlungsheizfläche349.8 sq ft
Rohrheizfläche2,398.2 sq ft
Verdampfungsheizfläche2,748 sq ft
Überhitzerfläche1,551.1 sq ft
Gesamtheizfläche4,299.1 sq ft
Variantevierachsiger Tendersechsachsiger Tender
Triebwerk
Ø Treibräder59.1 in
Kesseldruck213 psi
DampfdehnungEinfach
Zylinderzwei, 25 9/16 x 31 1/2 in
Antrieb
AntriebDampf
Ind. Leistung2,940 hp (2,192 kW)
Opt. Geschwindigkeit30 mph
Max. Geschwindigkeit50 mph
Anfahrzugkraft63,296 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2024
China Railway Klasse SY
China | 1960
1,820 Stück

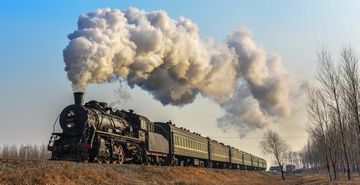

SY 1770 im Februar 2014 vor einem der letzten regulären Personenzüge mit Dampftraktion
SY 1770 im Februar 2014 vor einem der letzten regulären Personenzüge mit Dampftraktion
John Peters

Diese Mikados basierten auf der JF6 und wurden für industrielle Aufgaben entwickelt. Mit einer Bauzeit bis 1999 waren sie die letzten großen, in Serie gebauten Dampfloks weltweit. Es gibt Berichte, dass einige Loks noch 2016 im Tagebau oder in Betrieben der Schwerindustrie im Einsatz standen. Dementsprechend ist eine außerordentlich hohe Anzahl heute noch erhalten. Zwischen 1989 und 1991 bestellten drei US-amerikanische Museumsbahnen fabrikneue Loks dieses Typs, von denen eine auf dem Seeweg verloren ging. Auch nach Südkorea wurde 1994 eine Maschine geliefert. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1960-1999
HerstellerTangshan
Achsfolge2-8-2 (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge70 ft 10 3/8 in
Radstand31 ft 3 3/16 in
Fester Radstand14 ft 5 5/8 in
Dienstmasse194,007 lbs
Reibungsmasse154,323 lbs
Gesamtmasse313,056 lbs
Achslast38,581 lbs
Wasservorrat6,604 us gal
Brennstoff20,944 lbs (Kohle)
Kessel
Rostfläche48.4 sq ft
Strahlungsheizfläche187.3 sq ft
Rohrheizfläche1,664.1 sq ft
Verdampfungsheizfläche1,851.4 sq ft
Überhitzerfläche460.7 sq ft
Gesamtheizfläche2,312.1 sq ft
Triebwerk
Ø Treibräder53.9 in
Kesseldruck200 psi
DampfdehnungEinfach
Zylinderzwei, 20 7/8 x 27 15/16 in
Antrieb
AntriebDampf
Ind. Leistung1,479 hp (1,103 kW)
Opt. Geschwindigkeit25 mph
Max. Geschwindigkeit50 mph
Anfahrzugkraft38,398 lbf
Berechnete Werte
Dampflok
Güterzug,Rangierlok
Stand: 03/2023
Eisenbahn Shanghai-Nanjing Klasse D
China | 1910
4 Stück
Bild der Lokomotive
Locomotive Magazine, August 1910

Nach der Klasse C mit der Achsfolge 2'B und 2.007 mm großen Rädern bestellte die Eisenbahn Shanghai-Nanjing vier weitere Loks, die noch größere Räder bekommen sollten. Unter Verwendung eines Kessels, der zu großen Teilen dem Kessel bereits existierender Klassen der Gesellschaft entsprach, musste man nun mit einer angetriebenen Achse auskommen. Trotzdem war der Kessel der größte, der jemals an einer in Großbritannien gefertigten Lokomotive mit einer angetriebenen Achse zu finden war.

Die Maschinen waren für den Expressverkehr im Rahmen einer großen Messe in Nanjing vorgesehen und sollten innerhalb von 45 Tagen nach Bestellungseingang unter Dampf stehen. Trotz der Staatstrauer zum Tod von König Edward und den Pfingstfeiertagen war es nach 47 Tagen so weit. Ihre besondere Stellung wurde dadurch unterstrichen, dass sie in einem leuchtenden Gelb statt dem üblichen Grün lackiert waren.

Allgemein
Bauzeit1910
HerstellerKerr, Stuart & Co.
Achsfolge4-2-2 (Single)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge57 ft 3 3/4 in
Radstand25 ft 2 in
Gesamtradstand48 ft 9 in
Dienstmasse125,552 lbs
Gesamtmasse221,088 lbs
Wasservorrat4,203 us gal
Brennstoff15,680 lbs (Kohle)
Kessel
Rostfläche28 sq ft
Strahlungsheizfläche182.6 sq ft
Rohrheizfläche1,467.4 sq ft
Verdampfungsheizfläche1,650 sq ft
Gesamtheizfläche1,650 sq ft
Triebwerk
Ø Treibräder84 in
Kesseldruck180 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung1,000 hp (746 kW)
Opt. Geschwindigkeit42 mph
Anfahrzugkraft15,344 lbf
Berechnete Werte
Dampflok
Schnellzug
Stand: 08/2022
