Dampfloks aus dem Osmanischen Reich und der Türkei
zurück
Noch 1989 konnte man in der Türkei Dampfloks auf Hauptstrecken vor Personenzügen sehen
Noch 1989 konnte man in der Türkei Dampfloks auf Hauptstrecken vor Personenzügen sehen
Mal Austin
Hedschasbahn Krauss, Jung 1'D
Osmanisches Reich | 1903
45 Stück

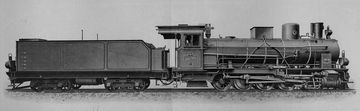

Ausführung von Jung von 1907
Ausführung von Jung von 1907
flickr/Historical Railway Images

Nach der Eröffnung des ersten Abschnitts der Hedschasbahn entstand der Bedarf an leistungsfähigen Güterzuglokomotiven. Wie die meisten Hedschas-Lokomotiven wurden sie von deutschen Herstellern gebaut. In diesem Fall baute Krauss aus München zwischen 1903 und 1905 14 1'D-Lokomotiven. Wegen der Fertigstellung neuer Abschnitte lieferte Krauss in den folgenden Jahren 19 weitere.

Sie hatten das typische Aussehen vieler deutscher Lokomotiven, aber wegen ihrer Spurweite von nur 1.050 mm gab es einen Teilrahmen außerhalb der Kuppelräder. Die Zylinder befanden sich vor der Vorlaufachse. Der Tender war für eine Schmalspurlokomotive relativ groß und fasste 12.000 Liter Wasser.

Als die komplette Strecke zwischen Damaskus und Medina eröffnet worden war und verschiedene Nebenstrecken geplant wurden, bestellte man bei Jung zwölf weitere Lokomotiven. Diese unterschieden sich etwas von den Krauss-Maschinen, zum Beispiel durch die genaue Anordnung der Achsen. Dennoch waren viele Teile austauschbar, wie es in den Anforderungen gestanden hatte.

Allgemein
Bauzeit1903-1911
HerstellerKrauss, Jung
Achsfolge2-8-0 (Consolidation)
Spurweite3 ft 5 5/16 in (Schmalspur)
Maße und Gewichte
Radstand14 ft 0 1/8 in
Fester Radstand7 ft 2 5/8 in
Dienstmasse100,751 lbs
Reibungsmasse89,067 lbs
Gesamtmasse166,890 lbs
Achslast22,267 lbs
Wasservorrat3,170 us gal
BrennstoffKohle
Kessel
Rostfläche18 sq ft
Strahlungsheizfläche76.6 sq ft
Rohrheizfläche1,266.8 sq ft
Verdampfungsheizfläche1,343.4 sq ft
Gesamtheizfläche1,343.4 sq ft
Triebwerk
Ø Treibräder42.9 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 16 1/8 x 19 11/16 in
Antrieb
AntriebDampf
Geschätzte Leistung570 hp (425 kW)
Opt. Geschwindigkeit21 mph
Anfahrzugkraft17,678 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 04/2024
Hedschasbahn Nr. 210, 211, 213 und 215
Osmanisches Reich | 1907
4 Stück

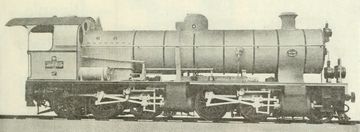

Bild der Lokomotive
Railway and Locomotive Engineering, Mai 1909

Da die Hedschasbahn von Damaskus nach Medina auch über große Steigungen und enge Kurven verfügte, benötigte man für Güterzüge eine starke Lokomotive. Da die Gleise mit einer Spurweite von nur 1.050 mm zudem leicht waren, waren zur Erreichung der notwendigen Leistung sechs Achsen notwendig. Da an der Strecke Wassermangel herrschte, musste der Tender ausreichend groß sein. Die Bestellung ging an Henschel in Kassel, wo vier Mallets für diese Anforderungen gebaut wurden.

Die sechs Achsen waren auf zwei Fahrwerksgruppen verteilt, von denen die erste nur zwei Kuppelachsen und dafür eine Vorlaufachse hatte. Auch die erste Kuppelachse war seitlich beweglich, um die Laufeigenschaften in Kurven zu verbessern. Die beiden Fahrwerksgruppen waren untereinander gekuppelt, was bei Mallets nicht üblich ist. Die Loks erfüllten offenbar die Anforderungen und zogen problemlos 250 Tonnen schwere Züge über die gesamte Strecke.

Allgemein
Bauzeit1907
HerstellerHenschel
Achsfolge2-4-6-0
Spurweite3 ft 5 5/16 in (Schmalspur)
Maße und Gewichte
Radstand28 ft 0 in
Dienstmasse115,584 lbs
Reibungsmasse100,910 lbs
Gesamtmasse200,257 lbs
Wasservorrat4,755 us gal
Brennstoff11,023 lbs (Kohle)
Kessel
Rostfläche26.9 sq ft
Strahlungsheizfläche107.6 sq ft
Rohrheizfläche1,657.6 sq ft
Verdampfungsheizfläche1,765.3 sq ft
Gesamtheizfläche1,765.3 sq ft
Triebwerk
Ø Treibräder42.5 in
Kesseldruck174 psi
DampfdehnungVerbund
Zylindervier, HD: 12 5/8 x 22 1/16 in
und ND: 20 1/16 x 22 1/16 in
Antrieb
AntriebDampf
Geschätzte Leistung805 hp (600 kW)
Opt. Geschwindigkeit29 mph
Anfahrzugkraft17,466 lbf
mit Anfahrschaltung20,959 lbf
Berechnete Werte
Dampflok
Mallet
Güterzug
Stand: 04/2023
Schnittzeichnung
Schnittzeichnung
flickr/Historical Railway Images
Ottoman Railway Company Nr. 40 bis 47
Türkische Staatsbahn 33011 bis 018
Osmanisches Reich | 1889
8 Stück
Bild der Lokomotive
Locomotive Magazine, Oktober 1906

Als erste Güterzug-Schlepptenderloks erhielt die Ottoman Railway Company 1889 von Sharp, Stewart & Co. sechs Loks, die die Nummern 40 bis 45 bekamen. Im Folgejahr folgten zwei weitere mit den Nummern 46 und 47 und zwei weitere Exemplare wurden letztlich nicht abgenommen und an die London, Tilbury and Southend Railway geliefert. Bis auf den Kuhfänger entsprachen diese Loks überwiegend britischer Bauart und konnten so problemlos direkt von der LT&SR verwendet werden.

1935 ging die ursprünglich unter britischer Verwaltung stehende Ottoman Railway Company an den türkischen Staat über. Dort verlieh man den acht Maschinen die Nummern 33 011 bis 018. Die Verschrottung der letzten Maschine fand vermutlich 1956 statt.

Allgemein
Bauzeit1889-1890
HerstellerSharp, Stewart & Co.
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Dienstmasse78,044 lbs
Reibungsmasse78,044 lbs
Achslast27,337 lbs
BrennstoffKohle
Kessel
Rostfläche16 sq ft
Strahlungsheizfläche95.9 sq ft
Rohrheizfläche1,048.1 sq ft
Verdampfungsheizfläche1,144 sq ft
Gesamtheizfläche1,144 sq ft
Triebwerk
Ø Treibräder54.5 in
Kesseldruck140 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung425 hp (317 kW)
Opt. Geschwindigkeit16 mph
Anfahrzugkraft16,979 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 09/2022
Türkische Staatsbahn 56001 bis 56166
Türkei | 1937
185 Stück

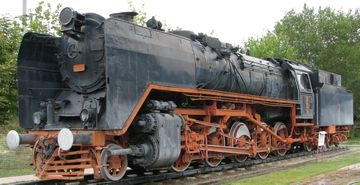

56086 im Dampflokomotivmuseum in Ankara
56086 im Dampflokomotivmuseum in Ankara
Ex13
Variante001-079080-116117-166, 201-202
Allgemein
Bauzeit1937-194119481949, 1961
HerstellerHenschel, Krupp, BMAG, EsslingenBeyer, Peacock & Co., Vulcan FoundryŠkoda, ČKD, Tülomsaş
Achsfolge2-10-0 (Decapod)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge73 ft 4 5/16 in74 ft 11 5/8 in
Radstand33 ft 9 1/2 in
Fester Radstand12 ft 5 5/8 in
Leermasse211,423 lbs213,848 lbs
Dienstmasse231,706 lbs239,422 lbs234,792 lbs
Reibungsmasse200,841 lbs203,927 lbs
Gesamtmasse371,699 lbs375,667 lbs367,069 lbs
Achslast40,124 lbs40,785 lbs
Wasservorrat7,661 us gal
Brennstoff17,637 lbs (Kohle)24,251 lbs (Kohle)
Kessel
Rostfläche43.1 sq ft45.2 sq ft
Strahlungsheizfläche171.1 sq ft169 sq ft
Rohrheizfläche2,231.4 sq ft2,405.7 sq ft
Verdampfungsheizfläche2,402.5 sq ft2,574.7 sq ft2,403.6 sq ft
Überhitzerfläche1,138.3 sq ft906.3 sq ft1,138.8 sq ft
Gesamtheizfläche3,540.8 sq ft3,481 sq ft3,542.4 sq ft
Variante001-079080-116117-166, 201-202
Triebwerk
Ø Treibräder57.1 in
Kesseldruck232 psi
DampfdehnungEinfach
Zylinderzwei, 25 9/16 x 26 in
Antrieb
AntriebDampf
Ind. Leistung1,860 hp (1,387 kW)
Opt. Geschwindigkeit20 mph
Max. Geschwindigkeit43 mph47 mph
Anfahrzugkraft58,808 lbf
Berechnete Werte
Dampflok
Güterzug
Türkische Staatsbahn 56301 bis 56388
Türkei | 1947
88 Stück

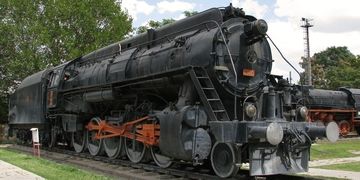

56375 im Dampflokomotivmuseum Ankara
56375 im Dampflokomotivmuseum Ankara
Ex13

Die Loks mit den Nummern 56301 bis 56388 waren die ersten Loks, die die Türkische Staatsbahn in den USA bestellte. Da man nach dem Zweiten Weltkrieg noch im Besitz einiger Loks der USATC-Klassen S 160 und S 200 war und die europäischen Fabriken zu diesem Zeitpunkt ausgelastet waren, entstanden diese Loks für den schweren Güterzugdienst in den Vulcan Iron Works in Wilkes-Barre, Pennsylvania.

Entsprechend ihrer Herkunft waren die Feuerbüchsen die größten aller türkischen Loks und mit einem Stoker mechanisch bestückt. Auch die Kessel waren die größten und leistungsfähigsten in der Türkei. Gemäß der US-amerikanischen Praxis waren die Rahmen und Zylinder aus einem Stück gegossen. In insgesamt fünf Serien wurden 88 Exemplare geliefert, die in der Türkei als „Skyliner” bekannt waren. Sie kamen bis Mitte der Achtziger überwiegend in der nördlichen Türkei vor schweren Kohle- und Erzzügen zum Einsatz und wurden im Anschluss noch einige Jahre als Rangierloks genutzt. Heute sind noch drei Stück erhalten, von denen eine betriebsfähig ist.

Allgemein
Bauzeit1947-1948
HerstellerVulcan Iron Works
Achsfolge2-10-0 (Decapod)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge71 ft 9 1/4 in
Radstand31 ft 2 in
Fester Radstand16 ft 9 in
Leermasse224,651 lbs
Dienstmasse243,831 lbs
Reibungsmasse218,037 lbs
Gesamtmasse410,500 lbs
Achslast43,651 lbs
Wasservorrat7,978 us gal
Brennstoff15,432 lbs (Kohle)
Kessel
Rostfläche57.8 sq ft
Verdampfungsheizfläche2,659.8 sq ft
Überhitzerfläche874 sq ft
Gesamtheizfläche3,533.8 sq ft
Triebwerk
Ø Treibräder57.1 in
Kesseldruck255 psi
DampfdehnungEinfach
Zylinderzwei, 23 9/16 x 28 in
Antrieb
AntriebDampf
Ind. Leistung2,300 hp (1,715 kW)
Opt. Geschwindigkeit25 mph
Max. Geschwindigkeit43 mph
Anfahrzugkraft59,179 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 03/2022
Ein Vertreter der Baureihe im Jahr 1989 vor einem Personenzug
Ein Vertreter der Baureihe im Jahr 1989 vor einem Personenzug
Mal Austin
