Alstom Coradia Meridian
Italienische Staatsbahn ALe 501, ALn 501, ETR 245, 324, 425 und 526
Italien | 2003
281 Stück
Fünfteiliger ETR.425 im Juli 2010 in Rom
Fünfteiliger ETR.425 im Juli 2010 in Rom
Rob Dammers

Als „Meridian” wurden zwischen 2003 und 2019 für Italien angepasste Varianten des Alstom Coradia gebaut, deren Design aus der Feder von Giugiaro kam. Den Anfang machte der „Minuetto”, der als elektrischer ALe.501/502 und als dieselhydraulischer ALn.501/502 gebaut wurde und neben der FS noch von anderen Bahngesellschaften gekauft wurde. Die zweite Generation wird gebildet vom fünfteiligen ETR.245, der seit 2008 von Trenord für den Malpensa Express eingesetzt wird. Die dritte Generation wird unter dem Markennamen „Jazz” eingesetzt. Hier gibt es den vierteiligen ETR.324, den fünfteiligen ETR.425 und den sechsteiligen ETR.526. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteALe.501ALn.501ETR.324ETR.425
Allgemein
Bauzeit2003-20102003-20092014-2019
HerstellerAlstom
AchsfolgeB-2-2-B B-2-2-2-B B-2-2-2-2-B
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze170202309
Maße und Gewichte
Länge170 ft 3 5/16 in304 ft 7 1/2 in221 ft 7 7/16 in269 ft 8 1/4 in
Radstand57 ft 8 15/16 in
Fester Radstand9 ft 2 1/4 in
Leermasse202,825 lbs220,462 lbs299,828 lbs352,739 lbs
Dienstmasse370,376 lbs449,742 lbs
Kessel
VarianteALe.501ALn.501ETR.324ETR.425
Triebwerk
Antrieb
AntriebElektro - GleichstromdieselhydraulischElektro - Gleichstrom
Stromsystem3.000 V, 1.500 V3.000 V, 1.500 V
Dauerleistung1,676 hp (1,250 kW)966 hp (720 kW)2,752 hp (2,052 kW)
Max. Geschwindigkeit99 mph81 mph99 mph
MotorIveco V8 FVQE 28
Bauart Motor2x V8 Diesel
Tankinhalt423 us gal (Diesel)
Motorleistung1,502 hp (1,120 kW)
Berechnete Werte
Dieseltriebwagen
E-Triebwagen
Nahverkehr
Regionalverkehr
Alstom Coradia
Stand: 03/2023
Calabro Lucane M4
Italien | 1988
45 Stück
M4.406 der Ferrovie della Calabria in Cosenza
M4.406 der Ferrovie della Calabria in Cosenza
Vittorio Lascala / ShayParkman
VarianteM4.300M4.350M4.350c
Allgemein
Bauzeit1988-2001
HerstellerFIAT, Ferrosud
AchsfolgeB-B B-2+2-B B-B
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze5410452
Maße und Gewichte
Länge59 ft 7 3/8 in119 ft 2 11/16 in59 ft 7 3/8 in
Radstand44 ft 11 3/8 in
Fester Radstand6 ft 10 11/16 in
Leermasse77,162 lbs132,277 lbs80,469 lbs
Reibungsmasse77,162 lbs80,469 lbs
Kessel
VarianteM4.300M4.350M4.350c
Triebwerk
Antrieb
Antriebdieselmechanisch
Max. Geschwindigkeit62 mph
MotorIveco 8217
Bauart Motor2x 6-Zyl. Diesel
Motorleistung553 hp (412 kW)
Berechnete Werte
Dieseltriebwagen
Nahverkehr
Zahnrad
Italienische Staatsbahn ALe 426 und 506 „Treno Alta Frequentazione” und Ferrovie Nord Milano EB 760 und EA 761
Italien | 1996
100 Stück

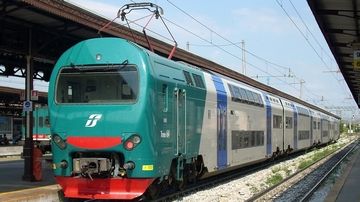

ALe 426.063 und ALe 506.064 im August 2008 in Verona-Porta Nuova
ALe 426.063 und ALe 506.064 im August 2008 in Verona-Porta Nuova
Maurizio Messa

Der Treno Alta Frequentazione wurde für den Vorort- und Regionalverkehr mit hohen Fahrgastzahlen entwickelt. Die Garnituren bestehen aus je vier Doppelstockwagen und haben insgesamt zwei angetriebene Drehgestelle. Das Design kam von Pininfarina. Die FS setzen den größten Teil der Züge ein. 27 Züge werden von der Ferrovie Nord Milano eingesetzt. Ein Exportauftrag ging nach Marokko, wo die Züge als Z2M bezeichnet werden und für 160 km/h zugelassen sind. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1996-2004
HerstellerBreda, Ansaldo, ABB, Firema
AchsfolgeB-2+2-2+2-2+2-B
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze475
Maße und Gewichte
Länge341 ft 1 5/16 in
Radstand69 ft 7 1/4 in
Fester Radstand8 ft 10 5/16 in
Leermasse469,584 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem3.000 V
Stundenleistung4,881 hp (3,640 kW)
Dauerleistung3,366 hp (2,510 kW)
Max. Geschwindigkeit87 mph
Anfahrzugkraft48,109 lbf
Berechnete Werte
E-Triebwagen
Doppelstock
Nahverkehr
Regionalverkehr
Stand: 04/2023
Italienische Staatsbahn ALe 801 und ALe 940
Italien | 1975
65 Stück

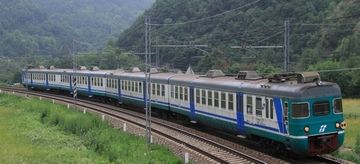

Vierteiliger Zug im Juni 2011 nahe Isola del Cantone
Vierteiliger Zug im Juni 2011 nahe Isola del Cantone
Christof Hofbauer

Diese Triebzüge wurden in den Siebzigern für den Nahverkehr als Nachfolger des ALe 803 entwickelt. Zur Einsparung von Kosten wurde der gleiche Wagenkasten weiterverwendet, wobei die Elektrik modernisiert wurde und die Anzahl der Türen verringert wurde. Während der Vorgänger aus je einem Trieb-, einem Mittel- und einem Steuerwagen bestand, setzte man die Nachfolger aus zwei Triebwagen an den Enden und zwei Mittelwagen in der Mitte zusammen. Bis zu drei Garnituren können zusammengekuppelt werden. Während der Triebwagen ALe 940 nur einen Passagierraum hat, verfügt der ALe 801 am anderen Ende zusätzlich über einen Gepäckraum. Um 2020 nahmen die Einsätze der Züge schon ab. Die Trasporto Ferroviario Toscano setzt sie mittlerweile mit fünf Wagen als Reserve ein. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1975-1979
HerstellerBreda, Ansaldo, Officine Marelli
AchsfolgeB-B+2-2+2-2+B-B
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze390
Maße und Gewichte
Länge352 ft 5 1/2 in
Dienstmasse489,426 lbs
Reibungsmasse308,647 lbs
Achslast38,581 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem3.000 V
Stundenleistung2,811 hp (2,096 kW)
Dauerleistung2,213 hp (1,650 kW)
Max. Geschwindigkeit93 mph
Berechnete Werte
E-Triebwagen
Regionalverkehr
Nahverkehr
Stand: 11/2023
Italienische Staatsbahn ALn 663
Italien | 1983
130 Stück
ALn 663 1007 in Doppeltraktion mit einem zweiten Triebwagen am 31. Januar 2016 in Domodossola
ALn 663 1007 in Doppeltraktion mit einem zweiten Triebwagen am 31. Januar 2016 in Domodossola
Markus Eigenheer / flybyeigenheer
Allgemein
Bauzeit1983-1993
HerstellerFIAT
Achsfolge1A-A1
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze63
Maße und Gewichte
Radstand60 ft 4 in
Fester Radstand8 ft 0 7/16 in
Kessel
Triebwerk
Antrieb
Antriebdieselhydraulisch
Max. Geschwindigkeit75 mph
MotorFiat 8217
Bauart Motor2x 6-Zyl. Diesel
Motorleistung456 hp (340 kW)
Berechnete Werte
Dieseltriebwagen
Nahverkehr
Regionalverkehr
Italienische Staatsbahn ALn 668
Italien | 1954
787 Stück
668 3237 im März 2012 in Marsala
668 3237 im März 2012 in Marsala
Lantus

Da sich die verschiedenen vorhandenen Bauarten von Triebwagen nicht für die Einführung in großer Stückzahl eigneten, entwickelte man zu Anfang der Fünfziger einen Standardtypen. Hier wendete man Erfahrungen von den Schmalspurtriebwagen des Typs RALn 60 an. Um Kosten zu sparen, erhielten sie zwei handelsübliche LKW-Motoren, die jeweils eine Achse antrieben. Die Reihe 813 der JŽ und der Y1 der SJ waren vom ALn 668 abgeleitet.

Über den Zeitraum von 1954 bis 1981 wurden 787 Fahrzeuge gebaut. Sie entstanden in mehreren Serien, die unter anderem verschiedene Motoren oder eine andere Platzierung der Türen hatten. Üblicherweise wurden die Triebwagen einzeln eingesetzt, je nach Serie waren sie auch zur Mehrfachtraktion fähig. Eigens entwickelte Steuerwagen wurden selten verwendet, weil diese nur für 90 km/h zugelassen waren. Die ALn 668 wurden erst zu Anfang des 21. Jahrhunderts durch die Minuetto ersetzt. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteFiat 203SFiat 221HFiat 8217Breda D140S6h
Allgemein
Bauzeit1954-1981
HerstellerFIAT, Breda
Achsfolge1A-A1 2'B'1A-A1
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze68
Maße und Gewichte
Länge77 ft 2 3/4 in
Radstand49 ft 8 7/16 in57 ft 3 in58 ft 2 13/16 in58 ft 0 7/8 in
Fester Radstand7 ft 6 9/16 in8 ft 0 7/16 in8 ft 2 7/16 in
Leermasse70,548 lbs74,957 lbs81,571 lbs70,548 lbs
Reibungsmasse37,919 lbs41,888 lbs39,683 lbs
Kessel
VarianteFiat 203SFiat 221HFiat 8217Breda D140S6h
Triebwerk
Antrieb
Antriebdieselhydraulisch
Max. Geschwindigkeit68 mph81 mph
MotorFiat 203SFiat 221HFiat 8217Breda D140S6h
Bauart Motor2x 6-Zyl. Diesel
Motorleistung335 hp (250 kW)365 hp (272 kW)553 hp (412 kW)268 hp (200 kW)
Berechnete Werte
Dieseltriebwagen
Nahverkehr
Regionalverkehr
Stand: 04/2024
Italienische Staatsbahn ALn 772
Italien | 1937
327 Stück
Erhaltenes Museumsexemplar bei Siena
Erhaltenes Museumsexemplar bei Siena
Smiley.toerist

In Italien bestand in den Dreißigern der Bedarf nach neuen Fahrzeugen für den staatlich geförderten Ausflugsverkehr und den Schnellverkehr zwischen Städten. Daraufhin wurde der ALn 772 entwickelt, wobei das Kürzel für „Automotrice Leggera a nafta” stand, also für „Leichter Dieseltriebwagen”. Dank einer modernen Konstruktion und elektrischer Schweißtechnik wies das zweimotorige Fahrzeug mit 72 Sitzplätzen ein Leergewicht von nur 37 Tonnen auf.

An jedem Ende befand sich ein Führerstand mit einem stehenden Sechszylinder-Diesel, der in Lizenz von Saurer gefertigt wurde. Sie verfügten jeweils über einen Hubraum von 14,3 Liter und leisteten je 150 PS. Die Motoren waren gefedert im Wagenkasten befestigt, um Geräusche und Vibrationen im Innenraum zu reduzieren. Da die Drehgestelle nicht wie bei anderen Triebwagen dieser Zeit die Motoren aufnehmen mussten, konnten günstigere, ältere Konstruktionen verwendet werden. Der Antrieb erfolgte über hydrostatische Getriebe und erlaubte eine Höchstgeschwindigkeit von 130 km/h.

Die Fertigung sollte zunächst bei der Officine Meccaniche in Mailand erfolgen. Auf Grund von Anlaufschwierigkeiten mit den neuartigen Fertigungsmethoden und begrenzter Kapazitäten wurde das erste Baulos von 200 Fahrzeugen zur Hälfte an Fiat abgegeben. Die Produktion wurde im Zweiten Weltkrieg auf Grund anderer Prioritäten gestoppt, aber später dank des Marschallplans wieder aufgenommen. Bis 1957 entstanden insgesamt 327 Fahrzeuge für italienische Kunden, unter denen neben der FS auch einige kleinere, private waren.

Die Fahrzeuge erreichten im Dienst teilweise Durchschnittsgeschwindigkeiten von über 100 km/h. Konkurrenz durch neuere Triebwagen bekamen sie erst in den Sechzigern. In den Siebzigern verlagerte sich der Dienst zunehmend auf Nebenstrecken. Ab 1981 ließ man die Untersuchungsfristen nach und nach ablaufen, so dass die Fahrzeuge bis 1986 ausgemustert wurden. Heute sind nur sehr wenige Exemplare erhalten, was auf die Ausführung der Geräuschdämmung für den Fahrgastraum zurückzuführen ist. Da dafür größere Mengen von Asbestfasern verwendet worden waren, ergaben sich mit zunehmender Alterung des Materials gesundheitliche Gefahren, die eine Restaurierung nur unter erheblichem Aufwand möglich machten.

Polen benötige nach dem Krieg dringend neue Fahrzeuge für den Personenverkehr. Da der ALn 772 Ähnlichkeiten mit den aus der Vorkriegszeit vorhandenen Luxtorpeda hatte war die Idee, einige dieser Triebwagen zu beschaffen. Polen hatte zwar zu wenige Devisen, aber qualitativ hochwertige Kohle. Da Italien kaum hochwertige Kohle für den effizienten Betrieb von Dampfloks hatte, einigte man sich über die Lieferung von drei ALn 772 im Tausch gegen Kohle. Polen analysierte die 1951 ausgelieferten Fahrzeuge und fertigte Nachbauten als SD80 an. Sie verrichteten für längere Zeit ihre Dienste im Schnellverkehr und wurden ab 1967 zu Bahndienstfahrzeugen SR70 umgebaut.

Allgemein
Bauzeit1937-1957
HerstellerOfficine Meccaniche, FIAT
Achsfolge1A-A1
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze72
Maße und Gewichte
Länge80 ft 10 1/2 in
Radstand59 ft 2 5/8 in
Fester Radstand10 ft 0 1/16 in
Dienstmasse81,571 lbs
Reibungsmasse42,549 lbs
Achslast21,385 lbs
Kessel
Triebwerk
Antrieb
Antriebdieselhydraulisch
Max. Geschwindigkeit81 mph
MotorOM-Saurer BXD
Bauart Motor2x 6-Zyl. Diesel
Motorleistung295 hp (220 kW)
Berechnete Werte
Dieseltriebwagen
Regionalverkehr
Stand: 02/2022
Italienische Staatsbahn ETR 200
Italien | 1936
18 Stück

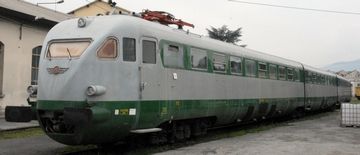

Rekordzug ETR 232 im März 2010 in Pistoia
Rekordzug ETR 232 im März 2010 in Pistoia
Jollyroger
Variante001-006007-014015-018
Allgemein
Bauzeit1936-1941
HerstellerBreda
AchsfolgeB-1A-A1-B
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze104100
Maße und Gewichte
Länge206 ft 0 7/16 in
Radstand67 ft 3 1/16 in
Fester Radstand9 ft 10 1/8 in
Leermasse228,399 lbs242,288 lbs247,358 lbs
Dienstmasse257,500 lbs276,680 lbs281,530 lbs
Reibungsmasse189,597 lbs205,250 lbs208,778 lbs
Kessel
Variante001-006007-014015-018
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem3.000 V
Stundenleistung1,408 hp (1,050 kW)
Max. Geschwindigkeit99 mph
Berechnete Werte
E-Triebwagen
Fernverkehr
Italienische Staatsbahn ETR 450
Italien | 1987
15 Stück

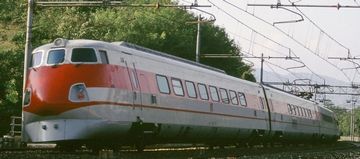

Ein ETR 450 im Jahre 1990 in Richtung Monzuno, Bologneser Apennin
Ein ETR 450 im Jahre 1990 in Richtung Monzuno, Bologneser Apennin
Sandro Baldi
Allgemein
Bauzeit1987-1992
HerstellerFIAT, Ercole Marelli
Achsfolge1A-A1+1A-A1+1A-A1+1A-A1+2-2+1A-A1+1A-A1+1A-A1+1A-A1
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze390
Maße und Gewichte
Länge767 ft 4 11/16 in
Radstand70 ft 0 9/16 in
Fester Radstand8 ft 0 7/16 in
Leermasse959,010 lbs
Achslast26,455 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem3.000 V
Stundenleistung7,467 hp (5,568 kW)
Dauerleistung6,716 hp (5,008 kW)
Max. Geschwindigkeit155 mph
Anfahrzugkraft42,714 lbf
Berechnete Werte
E-Triebwagen
Fernverkehr
Hochgeschwindigkeitszug
Neigetechnik
Italienische Staatsbahn ETR 460, ETR 470 und ETR 480
Italien | 1993
34 Stück
ETR 470 Cisalpino am unteren Hauenstein in der Schweiz
ETR 470 Cisalpino am unteren Hauenstein in der Schweiz
David Gubler

Die Reihen ETR 460, 470 und 480 sind „Pendolino”-Schnellzüge mit Neigetechnik, die als Nachfolger des ETR 450 gelten und von Giorgetto Giugiaro designt wurden. Die jeweils neunteiligen Züge verfügen über einen Antrieb auf jeweils eine Achse beider Drehgestelle in sechs der Wagen. Durch die Verteilung der Antriebseinheiten konnte eine niedrige Achslast von 13,5 Tonnen erreicht werden, was die Neigung des Wagenkastens um bis zu acht Grad zulässt, ohne dass der Oberbau der Gleise verstärkt werden muss. Die drei Baureihen entstanden durch die Eignung für unterschiedliche Stromsysteme.

Der ETR 460 ist das ursprüngliche Modell, das zehn mal gebaut wurde und nur auf den klassischen italienischen Strecken mit 3.000 Volt Gleichstrom zum Einsatz kommt. Der ETR 470 ist zusätzlich ausgerüstet für 15 kV und 16⅔ Hz Wechselstrom und für den grenzüberschreitenden Verkehr in die Schweiz und nach Deutschland vorgesehen. Die neun Garnituren wurden zunächst gemeinsam von Cisalpino eingesetzt und nach deren Auflösung auf SBB und Trenitalia aufgeteilt. Der 15 mal gebaute ETR 480 kann neben 3.000 Volt Gleichstrom auch unter 25 kV 50 Hz Wechselstrom eingesetzt werden, was auf einigen neueren italienischen Schnellfahrstrecken zum Einsatz kommt. Der ETR 470 ist nur für 200 km/h zugelassen, die anderen für 250 km/h.

Die meisten Züge sind noch im Einsatz, nur die SBB klagte über eine unverhältnismäßig hohe Zahl von Problemen und musterte die Züge aus. Drei Stück wurden 2015 verschrottet und nur einer wurde an Trenitalia vermietet. Die italienischen Exemplare wurden ab 2004 modernisiert und einige kamen zum griechischen Tochterunternehmen der Trenitalia, wo sie auf der Strecke Athen-Thessaloniki eingesetzt werden. Die dafür verwendeten ETR 480 waren bereits für das Stromsystem mit 25 kV 50 Hz ausgerüstet und die ETR 470 mussten noch umgerüstet werden. Auf Basis der ETR 460, 470 und 480 entstanden in anderen Ländern ähnliche Züge: in Tschechien die CD-Baureihe 680, in Portugal die CP-Baureihe 4000 „Alfa Pendular”, in Slowenien die SŽ-Baureihe 310 und in Finnland die VR-Baureihe Sm3. Auch die britische Class 390 baut auf dem italienischen Pendolino auf.

VarianteETR 460ETR 470ETR 480ETR 485
Allgemein
Bauzeit1993-19951994-19971997-1999
HerstellerFIAT
Achsfolge1A-A1+1A-A1+2-2+2-2+1A-A1+1A-A1+2-2+1A-A1+1A-A1
Spurweite4 ft 8 1/2 in (Normalspur)
Sitze480475481
Maße und Gewichte
Länge776 ft 2 15/16 in
Leermasse896,178 lbs994,284 lbs954,600 lbs1,000,897 lbs
Achslast29,762 lbs31,967 lbs
Kessel
VarianteETR 460ETR 470ETR 480ETR 485
Triebwerk
Antrieb
AntriebElektro - GleichstromElektro - Wechselstrom/GleichstromElektro - GleichstromElektro - Wechselstrom/Gleichstrom
Stromsystem3.000 V15.000 V 16⅔ Hz, 3.000 V3.000 V25.000 V 50 Hz, 3.000 V
Stundenleistung8,046 hp (6,000 kW)
Dauerleistung7,885 hp (5,880 kW)
Max. Geschwindigkeit155 mph124 mph155 mph
Berechnete Werte
E-Triebwagen
Fernverkehr
Hochgeschwindigkeitszug
Neigetechnik
Stand: 01/2022
