Japanese Government Railways Klasse 1000
später Klasse ED10
Japan | 1922
2 Stück

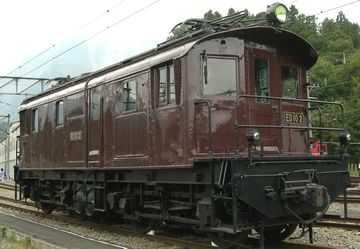

ED10 2, eigentlich Seibu E71, im Oktober 2009 im Depot Yokoze
ED10 2, eigentlich Seibu E71, im Oktober 2009 im Depot Yokoze
Rsa

Die JGR nahm 1922 zwei Elektroloks in Betrieb, die die Nummern 1000 und 1001 erhielten. Sie waren von Baldwin und Westinghouse in den USA hergestellt worden und entsprachen der zu dieser Zeit dort üblichen Boxcab-Bauweise. Ihr Einsatz erfolgte im Raum Tokyo zunächst auf der Yamanote-Linie und auf der Chuo-Hauptlinie. Das Besondere auf diesen Strecken war, dass die Oberleitung je nach Abschnitt entweder 600 oder 1.200 Volt führte und die Loks für beide Spannungen ausgelegt werden mussten.

Ab 1925 wurden die Loks auf der mit 1.500 Volt frisch elektrifizierten Tokaido-Hauptlinie eingesetzt, nachdem sie dementsprechend modifiziert worden waren. Ab 1928 wurden sie nach neuem Schema als ED10 1 und ED10 2 bezeichnet. Sie wurden bei den JNR jeweils 1959 und 1960 ausgemustert. Die Nummer 2 wurde im Anschluss an die Seibu Railway verkauft und dort bis 1986 zum Ziehen von Güterzügen eingesetzt. Sie wurde für die Nachwelt erhalten und steht heute in ursprünglicher Farbgebung in Yokoze.

Allgemein
Bauzeit1922
HerstellerMechanik: Baldwin, Elektrik: Westinghouse
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge39 ft 7 9/16 in
Radstand29 ft 5 9/16 in
Fester Radstand9 ft 1 1/16 in
Dienstmasse134,702 lbs
Reibungsmasse134,702 lbs
Achslast33,731 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem600 V, 1.200 V, 1.500 V
Stundenleistung1,100 hp (820 kW)
Max. Geschwindigkeit40 mph
Berechnete Werte
E-Lok
Personenzug
Güterzug
Stand: 05/2022
Japanese Government Railways Klasse 7000
später Klasse ED54
Japan | 1926
2 Stück

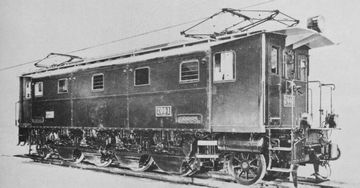

Nr. 7001 auf einem Werksfoto
Nr. 7001 auf einem Werksfoto
F.J.G. Haut, „The pictorial history of electric locomotives”

In der Zeit, als die JGR Elektroloks aus dem Ausland importierte, waren darunter auch welche aus der Schweiz. Neben zwei Güterzugloks der Klasse 1020 waren dies auch zwei Schnellzugloks der Klasse 7000, die von der SLM Winterthur und BBC geliefert wurden. Ihr Einsatz erfolgte auf der Tokaido-Hauptlinie unter Gleichstrom mit 1.500 Volt.

Zur Erreichung einer guten Laufruhe bei Geschwindigkeiten bis 100 km/h wurde der in der Schweiz verbreitete Buchli-Antrieb verwendet. Hierbei wurden die Achsen von einer einseitig angebrachten Mechanik angetrieben, die die Unebenheiten von der Schiene abfedern konnte. Zur Verbesserung des Kurvenlaufs wurden Java-Drehgestelle verwendet, die ebenfalls eine Spezialität der SLM waren. Bei dieser Fahrwerkskonstruktion waren die beiden mittleren Antriebsachsen seitenverschiebbar im Rahmen gelagert, während an jedem Ende der Lok ein innen angelenktes Drehgestell mit je einer Antriebsachse und einer als Adamsachse ausgeführten Laufachse lag.

Die Loks konnten zwar mit ihrer hohen Leistung und ihren guten Laufeigenschaften überzeugen, die geringe Anzahl von zwei Stück erlaubte jedoch keinen wirtschaftlichen Einsatz. Vor allem der Buchli-Antrieb stelle die Mechaniker vor Schwierigkeiten, weil er bei keiner anderen Lok in Japan zum Einsatz gekommen war. Auch die Einweisung der Lokführer in die Eigenarten der Loks stellte einen Aufwand dar. Somit kamen die beiden Loks nur sporadisch zum Einsatz und die landeseigene Produktion von Elektroloks machte sie bald ganz entbehrlich. 1948 wurden sie schließlich komplett ausgemustert. Die Nummer 2, die eigentlich für die museale Erhaltung abgestellt worden war, wurde auch in den Sechzigern verschrottet.

Allgemein
Bauzeit1926
HerstellerMechanik: SLM, Elektrik: BBC
Achsfolge1A-B-A1
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge44 ft 7 7/16 in
Radstand32 ft 5 3/4 in
Fester Radstand6 ft 2 13/16 in
Dienstmasse170,858 lbs
Reibungsmasse130,073 lbs
Achslast32,518 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung2,172 hp (1,620 kW)
Dauerleistung1,851 hp (1,380 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft19,783 lbf
Berechnete Werte
E-Lok
Personenzug
Stand: 05/2022
Japanese Government Railways Klassen EF52, EF53, EF56 und EF57
Japan | 1928
55 Stück

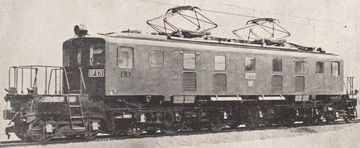

EF571
EF571
National Diet Library

Die Klassen EF52, EF53, EF56 und EF57 waren elektrische (2'Co)(Co2')-Personenzuglokomotiven, die zwischen 1928 und 1940 von verschiedenen Herstellern für die japanische Staatsbahn gebaut wurden. Sie wurden auf den Tokaido- und Yokosuka-Strecken eingesetzt, die mit 1.500 Volt Gleichstrom elektrifiziert worden waren. Sie hatten zunächst eine Leistung von 1.350 kW und eine Höchstgeschwindigkeit von 95 km/h. Zwischen den einzelnen Klassen wurden zahlreiche Verbesserungen eingeführt und die Getriebeübersetzung wurde geändert, um die Zugkraft bei höherer Geschwindigkeit zu erhöhen, ohne die Höchstgeschwindigkeit zu verändern. Die 1940 eingeführte EF57 hatte eine Leistung von 1.650 kW. Mit der Einführung modernerer Lokomotiven wie der EF58 wurden bei einigen Lokomotiven die Dampfheizkessel gegen elektrische Zugheizungen ausgetauscht und sie wurden auf andere Strecken versetzt. Die meisten wurden in den siebziger Jahren ausgemustert, aber einige, die modernisiert worden waren, überlebten bis in die späten achtziger Jahre. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteEF56EF57EF56EF57
Allgemein
Bauzeit1928-19311932-19341937, 19401940-1943
HerstellerHitachi, Kawasaki, Mitsubishi, Shibaura, Nippon Sharyō
Achsfolge2-C+C-2
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge68 ft 2 7/8 in65 ft 4 1/4 in
Dienstmasse238,099 lbs217,993 lbs244,316 lbs
Reibungsmasse177,251 lbs161,643 lbs184,527 lbs
Achslast29,542 lbs26,940 lbs30,754 lbs
Kessel
VarianteEF56EF57EF56EF57
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung1,810 hp (1,350 kW)2,213 hp (1,650 kW)
Max. Geschwindigkeit59 mph
Berechnete Werte
E-Lok
Personenzug
Stand: 10/2024
Japanese National Railways Klasse ED60
Japan | 1958
8 Stück

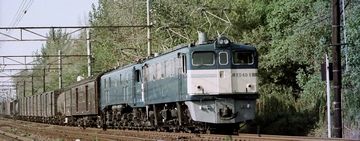

Eine ED60 zusammen mit einer EF58 im Jahr 1978 vor einem Güterzug
Eine ED60 zusammen mit einer EF58 im Jahr 1978 vor einem Güterzug
Gohachiyasu1214

Die ED60 war der erste Vertreter einer neuen Generation von Gleichstromlokomotiven, die gekennzeichnet war durch den Einsatz von kleineren, leichteren Fahrmotoren mit hoher Leistung, die den Verzicht auf Laufachsen möglich machten. Es waren jeweils die beiden Motoren eines Drehgestells in Reihe geschaltet und mit einer Spannung von 750 Volt betrieben. Auf Grund der geringen Größe und hohen Leistung wurden die Loks in Japan, angelehnt an den Comic „Astro Boy”, als „Atom-Lokomotive” bezeichnet. Sie verfügten über Übergangstüren an den Stirnseiten, die bei Mehrfachtraktion verwendet wurden.

Es entstanden nur acht ED60, die von unterschiedlichen Herstellern stammten. Die erste kam von Mitsubishi, vier von Kawasaki und drei wurden gemeinsam von Toyo und Kisha Seizo gebaut. Sie kamen vor Güterzügen auf Nebenstrecken zum Einsatz, die von Privatbahnen aufgekauft worden waren. Für Strecken, die für eine höhere Achslast geeignet waren, wurden einige der Loks mit einer künstlich um vier Tonnen erhöhten Masse gebaut. Für Hauptstrecken war die kurze Zeit später eingeführte EF60 vorgesehen. Der Einsatz der ED60 endete 1986, als der Güterzugverkehr auf den angestammten Strecken endete.

VarianteStandardausführungHanwa-Linie
Allgemein
Bauzeit1958-1960
HerstellerKawasaki, Mitsubishi, Tōyō & Kisha Seizō
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge42 ft 7 13/16 in
Dienstmasse123,459 lbs132,277 lbs
Reibungsmasse123,459 lbs132,277 lbs
Achslast30,865 lbs33,069 lbs
Kessel
VarianteStandardausführungHanwa-Linie
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung2,092 hp (1,560 kW)
Max. Geschwindigkeit56 mph
Anfahrzugkraft28,326 lbf
Berechnete Werte
E-Lok
Güterzug
Stand: 03/2022
Japanese National Railways Klasse ED75
Japan | 1963
302 Stück

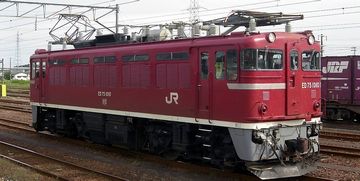

ED75 1010 im September 2008 im Bahnhof Rikuzen-Sanno
ED75 1010 im September 2008 im Bahnhof Rikuzen-Sanno
Mutimaro
Allgemein
Bauzeit1963-1976
HerstellerHitachi, Mitsubishi, Toshiba
AchsfolgeB-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge46 ft 11 in
Dienstmasse148,150 lbs
Reibungsmasse148,150 lbs
Achslast37,038 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem20.000 V 60 Hz, 20.000 V 50 Hz
Stundenleistung2,548 hp (1,900 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft59,574 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Japanese National Railways Klasse ED76
Japan | 1965
139 Stück

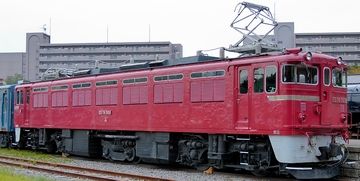

ED76 509 im Otaru-Museum
ED76 509 im Otaru-Museum
Shutsu Ware ichi

Die ED76 ist eine Elektrolok für den Personen- und Güterzugdienst mit drei Drehgestellen, von denen nur zwei angetrieben sind. Das Basismodell war die Serie 0, von der 94 gebaut wurden. Die 22 Loks der Serie 500 hatten einen längeren Wagenkasten, da die Wasser- und Kraftstofftanks für die Zugheizung vergrößert worden waren. Sie hatten an den Fronten Übergänge, da sie oft in Doppeltraktion eingesetzt wurden. Ein Exemplar wurde für den Seikan-Tunnel angepasst und bildete die Serie 550. 23 Loks für den Eilgüterzugdienst bildeten die Serie 1000. Im Jahr 2016 waren nur noch zehn Loks im Einsatz, die alle JR Freight gehörten. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteSerien 0, 1000Serie 500Serie 550
Allgemein
Bauzeit1965-1979
HerstellerHitachi, Mitsubishi, Toshiba
AchsfolgeB-2-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge57 ft 1 1/16 in60 ft 4 7/16 in
Dienstmasse191,802 lbs199,518 lbs177,251 lbs
Reibungsmasse148,150 lbs153,442 lbs136,686 lbs
Achslast37,038 lbs38,360 lbs34,172 lbs
Kessel
VarianteSerien 0, 1000Serie 500Serie 550
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem20.000 V 60 Hz, 20.000 V 50 Hz
Stundenleistung2,548 hp (1,900 kW)
Max. Geschwindigkeit62 mph68 mph
Anfahrzugkraft31,024 lbf27,876 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Stand: 06/2023
Japanese National Railways Klasse EF58
Japan | 1946
172 Stück

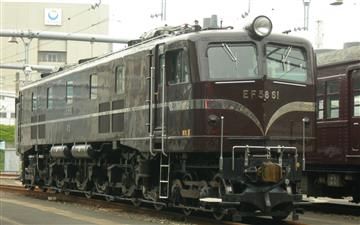

EF58 61 im August 2008 im JR East-Depot Tokyo
EF58 61 im August 2008 im JR East-Depot Tokyo
Rsa

Die EF58 ist eine Elektrolokomotive, die ab 1946 für den Personen- und Schnellzugverkehr gebaut wurde. Zu dieser Zeit war die Produktion einer neuen Elektrolokomotive nur möglich, wenn sie auf Vorkriegstechnik basierte und wie im Krieg mit einer geringeren Qualität produziert wurde. Sie hatte die Achsfolge (2'Co)(Co2') und viele gemeinsame Teile mit der Güterzuglokomotive EF15.

Zwischen 1946 und 1948 wurden nur 31 Exemplare fertiggestellt. Diese hatten einen eckigen Lokkasten und wurden aufgrund ihrer geringen Qualität nicht vollständig durch die Staatsbahn abgenommen. Drei noch nicht fertig gestellte Lokomotiven wurden 1951 zu Güterzuglokomotiven des Typs EF18 umgebaut. Im Jahr 1952 wurde die Produktion einer verbesserten Variante, die nun einen stromlinienförmigen Kasten hatte, wieder aufgenommen. Da sie auch viele Verbesserungen bei elektrischen Komponenten und der Fertigungsqualität aufwiesen, wurden alle 31 Lokomotiven der ersten Serie auf die verbesserte Variante umgebaut.

Die 172 Lokomotiven dieser Baureihe beförderten in den fünfziger, sechziger und siebziger Jahren die wichtigsten Fernverkehrszüge. Ab 1970 wurden die Dampfheizkessel gegen elektrische Zugheizungen ausgetauscht. In dicht besiedelten Gebieten, in denen schnelle Güterzüge erforderlich waren, beförderte die EF58 auch diese. Die meisten wurden bis 1987 ausgemustert. Eine, die heute noch in Betrieb ist, ist die EF58 61, die als offizielle Lok für den kaiserlichen Zug gebaut wurde und noch immer unter JR East für diesen Zweck eingesetzt wird.

Allgemein
Bauzeit1946-1948, 1952-1958
HerstellerHitachi, Toshiba, Kawasaki, Mitsubishi, Tōyō & Kisha
Achsfolge2-C+C-2
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge65 ft 3 7/16 in
Dienstmasse253,531 lbs
Reibungsmasse190,479 lbs
Achslast31,747 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Dauerleistung2,548 hp (1,900 kW)
Berechnete Werte
E-Lok
Personenzug
Schnellzug
Stand: 11/2024
Japanese National Railways Klasse EF60
Japan | 1960
143 Stück

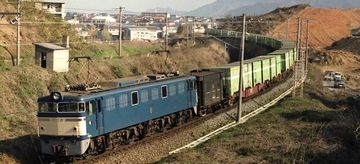

Eine EF60 im Jahr 1978 vor einem Güterzug
Eine EF60 im Jahr 1978 vor einem Güterzug
Gohachiyasu1214

Die EF60 war die erste sechsachsige japanische E-Lok, die zur Reduktion der Belastungen auf den Schienen drei zweiachsige Drehgestelle bekam. Sie teilte sich mit der ED60 die Fahrmotoren mit je 390 kW und war somit die zweite japanische E-Lok der zweiten Generation. Die Produktion wurde aufgeteilt zwischen Kawasaki, Mitsubishi, Toshiba und einer Kooperation aus Toyo und Kisha Seizo. Es entstanden 129 Exemplare für den Güterzugeinsatz, die als EF60-0 bezeichnet wurden und die EH10 ersetzten, sowie 14 für den Personenzugeinsatz, die als EF60-500 bezeichnet wurden und die EF58 ersetzten.

Nachdem ab 1960 zwei Prototypen und zwölf Serienmaschinen gebaut worden waren, startete ab 1962 die Produktion in größeren Zahlen. Ab dem dritten Produktionslos, das im Jahr 1964 gebaut wurde, hatten die Loks an jedem Ende zwei Scheinwerfer statt einem großen und stärkere Fahrmotoren mit je 425 kW. Die EF60-500 wurden schon 1965 im Einsatz vor Personenzügen von neuen Modellen ersetzt und dann vor Güterzügen eingesetzt. Ab 1977 wurden insgesamt elf Loks zu EF61 und EF67 für Schubdienste an Steigungen umgebaut. Schon bald erfolgte die Ausmusterung aller verbliebenen EF60, die bereits 1986 abgeschlossen war.

VarianteProduktionslos 1 und 2Produktionslos 3
Allgemein
Bauzeit1960-1964
HerstellerKawasaki, Mitsubishi, Toshiba, Tōyō & Kisha Seizō
AchsfolgeB-B-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge54 ft 1 5/8 in
Dienstmasse211,644 lbs
Reibungsmasse211,644 lbs
Achslast35,274 lbs
Kessel
VarianteProduktionslos 1 und 2Produktionslos 3
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung3,138 hp (2,340 kW)3,420 hp (2,550 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft51,032 lbf
Berechnete Werte
E-Lok
Güterzug
Personenzug
Stand: 04/2022
Japanese National Railways Klasse EF62
Japan | 1962
54 Stück

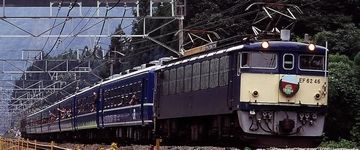

EF62 46 der JR East 1997 vor einem Sonderzug
EF62 46 der JR East 1997 vor einem Sonderzug
toshinori baba

Der steilste Abschnitt des japanischen Netzes befand sich auf der Shinetsu-Hauptstrecke am Usui-Pass und wies eine Steigung von 66,7 Promille auf. Er wurde zur Zeit der Einführung der neuen Generation von Gleichstromloks noch mit Zahnrad-E-Loks aus den dreißiger Jahren betrieben, die nun ersetzt werden sollten. Es entstand eine sechsachsige Lok, die gleichermaßen für Personen- wie Güterzüge einsetzbar sein sollte und die komplette Shinetsu-Strecke ohne Zahnradbetrieb befahren sollte. Auf dem steilsten Abschnitt sollte sie von jeweils zwei EF63 unterstützt werden. Die Produktion der insgesamt 54 Maschinen wurde wieder aufgeteilt unter mehreren Herstellern.

Aus Gewichtsgründen setzte man hier nicht die Kombination aus drei zweiachsigen Drehgestellen ein, sondern zwei Drehgestelle mit je drei Achsen. Ebenfalls zur Gewichtsersparnis diente die Ersetzung des Dampfkessels für die Zugheizung gegen eine elektrische Heizung, die zu diesem Zeitpunkt noch nicht zum Standard gehörte. Teile des Fahrzeugkastens wurden aus glasfaserverstärktem Kunststoff statt Metall gefertigt.

Die Fahrzeiten zwischen den beiden Bahnhöfen vor und hinter dem Usui-Pass konnte bergauf von 42 auf 17 Minuten reduziert werden. Nachdem immer mehr Triebzüge eingeführt wurden, konzentrierte sich das Einsatzgebiet der EF62 bald auf Güterzüge. Da dieser Abschnitt trotzdem noch zu Verzögerungen führte, wurde der Güterverkehr ab 1984 über eine andere Strecke geführt, was den Einsatz der Loks an dieser Stelle beendete. Sie wurden zwar noch verlegt, aber bald darauf wurden die meisten Maschinen ausgemustert. Nach der Privatisierung der japanischen Bahnen wurden die letzten verbliebenen EF62 von JR East vor Nachtzügen eingesetzt und bis 1998 ebenfalls ausgemustert.

Allgemein
Bauzeit1962-1969
HerstellerKawasaki, Toshiba, Tōyō & Kisha Seizō
AchsfolgeC-C
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge59 ft 0 11/16 in
Fester Radstand12 ft 9 9/16 in
Dienstmasse211,644 lbs
Reibungsmasse211,644 lbs
Achslast35,274 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung3,420 hp (2,550 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft51,706 lbf
Berechnete Werte
E-Lok
Güterzug
Personenzug
Stand: 03/2022
Japanese National Railways Klasse EF70
Japan | 1961
81 Stück

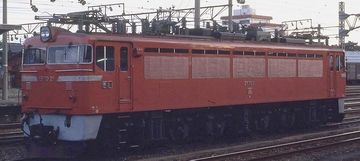

EF70 21 im August 1983 in Toyama
EF70 21 im August 1983 in Toyama
Nobuyuki Nagao

Auf der Hokuriku-Hauptstrecke machte der gleichnamige steile Tunnel die Entwicklung einer leistungsstarken Wechselstrom-Elektrolokomotive erforderlich. Zu ihren Aufgaben gehörte die Beförderung von 1.300 Tonnen schweren Güterzügen bei einem Prozent Steigung oder von Personenzügen mit 100 km/h. Die Lösung war die EF70, die über drei zweiachsige Drehgestelle verfügte und von der zwischen 1961 und 1965 81 Stück gebaut wurden. Im Jahr 1968 wurden sieben davon für den Einsatz in Schlafwagenzügen umgebaut. Bis 1985 wurden die meisten Lokomotiven aus dem aktiven Dienst genommen. Die letzte Lokomotive wurde im März 1987 offiziell ausgemustert. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteEF70 01-18EF70 19-81
Allgemein
Bauzeit1961-1965
HerstellerHitachi, Mitsubishi
AchsfolgeB-B-B
Spurweite3 ft 6 in (Kapspur)
Maße und Gewichte
Länge54 ft 11 7/16 in
Fester Radstand9 ft 2 1/4 in
Dienstmasse211,644 lbs
Reibungsmasse211,644 lbs
Achslast35,274 lbs
Kessel
VarianteEF70 01-18EF70 19-81
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem20.000 V 60 Hz
Stundenleistung3,017 hp (2,250 kW)3,084 hp (2,300 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft66,094 lbf
Berechnete Werte
E-Lok
Güterzug
Personenzug
Stand: 07/2024
