Great Indian Peninsula Klasse EF/1
Indian Railways Klasse WCG-1
Indien | 1928
41 Stück

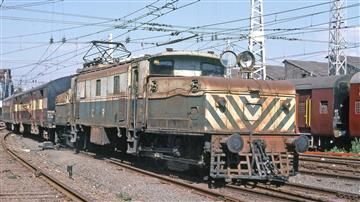

WCG1 Nr. 20041 im Jahr 1987 als Rangierlok in Bombay Victoria Station
WCG1 Nr. 20041 im Jahr 1987 als Rangierlok in Bombay Victoria Station
flickr/Mega Anorak

In den zwanziger Jahren bestellte die Great Indian Peninsular Railway sowohl Güter- als auch Personenzuglokomotiven für ihre Elektrifizierung mit 1.500 Volt Gleichstrom. Während die Personenzuglokomotiven als EA/1 bezeichnet wurden, war die hier gezeigte Güterzuglokomotive die EF/1. Der elektrische Teil wurde von Metropolitan-Vickers geliefert, basierte aber auf Zeichnungen von BBC. Der mechanische Teil der ersten zehn Lokomotiven, die 1928 gebaut wurden, stammte von der Schweizer SLM, und 31 weitere wurden von Vulcan Foundry in Großbritannien gebaut.

Die Lokomotiven waren von der Bauart Krokodil und jeder der äußeren, gelenkigen Teile stand auf drei Achsen und beherbergte einen Doppelmotor mit 650 PS pro Hälfte. Diese Motoren waren über eine Blindwelle und einen SLM-Schrägstangenantrieb mit den Achsen verbunden. Für den Einsatz an Steigungen wie dem Bhor Ghat mit drei Prozent verfügten sie über eine Nutzbremse. Trotz eines starren Radstandes von 4.596 mm konnten sie Kurven mit einem Radius von 150 Metern durchfahren.

Die Besatzungen gaben ihnen den Spitznamen „Khēkaḍā“, was auf marathisch „Krabbe“ bedeutet. Als die Indian Railways gegründet wurden, erhielten sie die Bezeichnung WCG-1, was für Breitspur, Gleichstrom, Güterzug und erste Generation stand. Ab den siebziger Jahren wurden sie zunehmend für den Rangierdienst eingesetzt. Sie wurden in den ersten Jahren des 21. Jahrhunderts ausgemustert und zwei von ihnen sind als nivt betriebsfähige Ausstellungsstücke erhalten.

Allgemein
Bauzeit1928-1929
HerstellerMechanik: SLM, Vulcan Foundry, Elektrik: Metropolitan-Vickers
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge66 ft 1 in
Fester Radstand15 ft 0 15/16 in
Gesamtradstand54 ft 11 in
Dienstmasse271,168 lbs
Reibungsmasse271,168 lbs
Achslast45,195 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Gleichstrom
Stromsystem1.500 V
Stundenleistung2,602 hp (1,940 kW)
Max. Geschwindigkeit45 mph
Anfahrzugkraft67,443 lbf
Berechnete Werte
E-Lok
Güterzug
Stand: 09/2024
Bild der Lokomotive
Vulcan
Indian Railways Klasse WAG-5
Indien | 1978
1,196 Stück

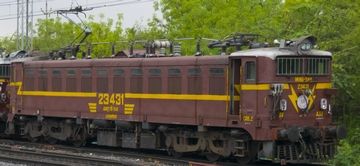

Nr. 23431 vor einer zweiten WAG-5 im Mai 2016 nahe dem Bahnhof Kazipet Junction, Telangana
Nr. 23431 vor einer zweiten WAG-5 im Mai 2016 nahe dem Bahnhof Kazipet Junction, Telangana
Nikhilb239
VarianteGüterzugPersonenzug
Allgemein
Bauzeit1978-1998
HerstellerChittaranjan, Bharat Heavy Electricals
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge65 ft 6 3/8 in
Fester Radstand12 ft 6 in
Dienstmasse260,145 lbs271,168 lbs
Reibungsmasse260,145 lbs271,168 lbs
Achslast43,651 lbs45,195 lbs
Kessel
VarianteGüterzugPersonenzug
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Stundenleistung4,291 hp (3,200 kW)
Dauerleistung3,849 hp (2,870 kW)
Max. Geschwindigkeit50 mph62 mph
Anfahrzugkraft83,179 lbf74,187 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Indian Railways Klasse WAG-7
Indien | 1990
1,970 Stück

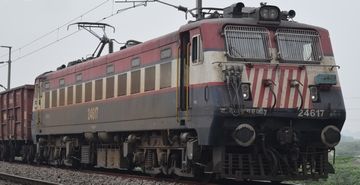

Nr. 24617 im Dezember 2014
Nr. 24617 im Dezember 2014
Nikhil B / Wikimedia Commons
VarianteWAG-7WAG-7H
Allgemein
Bauzeit1990-2015
HerstellerChittaranjan, Bharat Heavy Electricals
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge68 ft 8 3/16 in
Fester Radstand12 ft 5 5/8 in
Dienstmasse271,168 lbs291,010 lbs
Reibungsmasse271,168 lbs291,010 lbs
Achslast45,195 lbs48,502 lbs
Kessel
VarianteWAG-7WAG-7H
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Stundenleistung5,351 hp (3,990 kW)
Dauerleistung5,002 hp (3,730 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft98,916 lbf107,908 lbf
Berechnete Werte
E-Lok
Güterzug
Personenzug
Indian Railways Klasse WAG-9
Indien | 1995
über 3,899 Stück

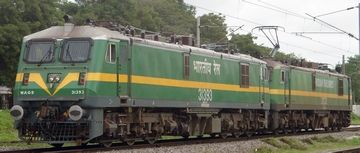

Nr. 31393 und Nr. 31132 im August 2013 im Bahnhof Ghatkesar, Hyderabad
Nr. 31393 und Nr. 31132 im August 2013 im Bahnhof Ghatkesar, Hyderabad
Adityamadhav83 / Wikimedia Commons

Zur Entwicklung einer modernen Drehstromlok suchten sich die Indian Railways Unterstützung bei ABB in der Schweiz. Die ersten sechs Loks wurden direkt von ABB gebaut und stufenweise wurde die Produktion auf rein indische Unternehmen umgestellt. Die Bezeichnung WAG-9 steht für Breitspur, Wechselstrom, Güterzug und Generation 9. Als Varianten existieren die WAG-9H mit zusätzlichem Ballast, die WAG-9i mit IGBT-Umrichtern, die WAG-9Hi als Kombination aus der H und i, die WAG-9HC mit Vakuumbremse und die WAG-9HH mit höherer Leistung. Parallel zur WAG-9 wurde die WAP-7 entwickelt. Bis Anfang 2023 waren bereits 3.899 Maschinen fertiggestellt, während die Produktion in mehreren Werken weiter lief. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteWAG-9WAG-9HWAG-9HH
Allgemein
Bauzeitseit 1995seit 2019
HerstellerABB, Chittaranjan, Bhusawal Electric Locomotive Works, Bharat Heavy Electricals, Banaras
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge67 ft 5 1/2 in
Radstand51 ft 6 1/8 in
Fester Radstand12 ft 1 11/16 in
Dienstmasse271,168 lbs291,010 lbs
Reibungsmasse271,168 lbs291,010 lbs
Achslast45,195 lbs48,502 lbs
Kessel
VarianteWAG-9WAG-9HWAG-9HH
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Dauerleistung6,122 hp (4,565 kW)9,000 hp (6,711 kW)
Max. Geschwindigkeit62 mph
Anfahrzugkraft106,784 lbf114,653 lbf
Berechnete Werte
E-Lok
Güterzug
Drehstrom
Stand: 03/2023
Indian Railways Klasse WAM-1
Indien | 1959
100 Stück

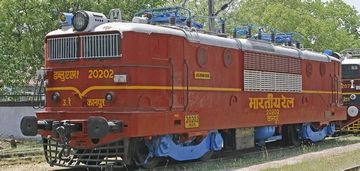

Nr. 20202 „Jagjivan Ram” als einziges erhaltenes Exemplar
Nr. 20202 „Jagjivan Ram” als einziges erhaltenes Exemplar
IRFCA Photo Gallery

Die WAM-1 war die erste Elektrolok für Wechselstrom in Indien. Sie wurde von der europäischen 50-Hz-Arbeitsgemeinschaft entwickelt und gebaut und ihre Bezeichnung steht für „Breitspur, Wechselstrom, gemischter Dienst, erste Generation”. Als Vorbilder dienten die französischen Elektrolokomotiven aus dieser Zeit, obwohl die Fertigung auch bei Krauss-Maffei und Krupp erfolgte.

Parallel zur WAM-1 bestellten die Indian Railways auch die WAM-2 und WAM-3 von japanischen Herstellern. Die WAM-1 wurde vorwiegend von der Eastern Railway in der Gangesebene eingesetzt. Die Einsätze im Personenverkehr endeten mit der Einführung der neuen Drehstromlokomotiven in den Neunzigern. Danach wurden sie nur noch vor Güterzügen und im Rangierdienst eingesetzt. Zwischenzeitlich sind alle ausgemustert, nur die Nr. 20202 „Jagjivan Ram” blieb erhalten. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1959-1961
HerstellerKrauss-Maffei, Krupp, SFAC, La Brugeoise et Nivelles
AchsfolgeB-B
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge52 ft 1 11/16 in
Dienstmasse163,142 lbs
Reibungsmasse163,142 lbs
Achslast41,006 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Dauerleistung2,870 hp (2,140 kW)
Max. Geschwindigkeit70 mph
Anfahrzugkraft55,078 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Stand: 03/2024
Indian Railways Klasse WAP-4
Indien | 1993
778 Stück
Nr. 22805 im August 2011 mit dem „Coal Field Express” Dhanbad-Howrah in Salkhia, Kolkata
Nr. 22805 im August 2011 mit dem „Coal Field Express” Dhanbad-Howrah in Salkhia, Kolkata
Smeet Chowdhury
Allgemein
Bauzeit1993-2015
HerstellerChittaranjan
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge61 ft 7 15/16 in
Fester Radstand12 ft 9 9/16 in
Dienstmasse248,681 lbs
Reibungsmasse248,681 lbs
Achslast41,447 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Dauerleistung5,050 hp (3,766 kW)
Max. Geschwindigkeit87 mph
Anfahrzugkraft67,892 lbf
Berechnete Werte
E-Lok
Personenzug
Indian Railways Klasse WAP-7
Indien | 2000
über 1,705 Stück

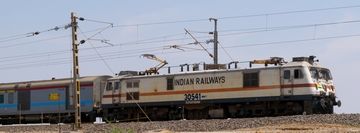

Nr. 30541 im April 2019 mit dem Kerala Express bei Warangal, Telangana
Nr. 30541 im April 2019 mit dem Kerala Express bei Warangal, Telangana
Nikhil B / Wikimedia Commons

Im Jahr 2000 begann Chittaranjan Locomotive Works mit der Produktion der WAP-7 für die Indian Railways. Sie war eine Weiterentwicklung der WAG-9 und ist für die Beförderung von Personenzügen von 24 Wagen mit 140 km/h ausgelegt. Ihre Bezeichnung steht für „Breitspur, Wechselstrom, Personenzug, 7. Generation”. Später produzierten auch Banaras und Patiala die WAP-7, so dass bis heute mehr als 1.700 Exemplare gebaut wurden.

Später erhielten die meisten von ihnen die Ausrüstung für „Head-on Generation”, die den Strom von der Oberleitung auf den Zug überträgt und so den Einsatz von Generatorwagen überflüssig macht. Außerdem wurden sie mit Übergangskupplungen ausgestattet, die den Einsatz mit Wagen mit Schraubenkupplung oder automatischen Kupplungen ermöglichen. Im Jahr 2019 wurde die WAP-7HS als Hochgeschwindigkeitsvariante eingeführt, die für 180 km/h ausgelegt ist, aber nur für 160 km/h zugelassen wurde. Es ist jedoch unklar, wie viele dieser Variante fertiggestellt wurden und ob sie weiterhin auf 130 km/h begrenzt sind. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteWAP-7WAP-7HS
Allgemein
Bauzeitseit 2000
HerstellerChittaranjan, Banaras, Patiala
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge67 ft 5 1/2 in
Radstand51 ft 6 1/8 in
Dienstmasse271,168 lbs239,157 lbs
Reibungsmasse271,168 lbs239,157 lbs
Achslast45,195 lbs39,860 lbs
Kessel
VarianteWAP-7WAP-7HS
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem25.000 V 50 Hz
Stundenleistung6,120 hp (4,564 kW)
Dauerleistung6,356 hp (4,740 kW)
Max. Geschwindigkeit87 mph99 mph
Anfahrzugkraft72,388 lbf
Berechnete Werte
E-Lok
Personenzug
Drehstrom
Stand: 07/2024
Indian Railways Klasse WCAM-1
Indien | 1973
53 Stück

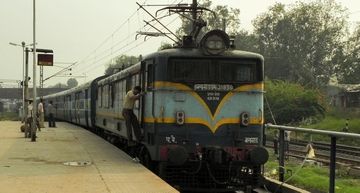

Nr. 21839 im Juli 2011 in Ahmadabad mit dem Gujarat Express
Nr. 21839 im Juli 2011 in Ahmadabad mit dem Gujarat Express
Smeet Chowdhury
Allgemein
Bauzeit1973-1979
HerstellerChittaranjan
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge68 ft 8 13/16 in
Radstand47 ft 4 3/16 in
Dienstmasse248,681 lbs
Reibungsmasse248,681 lbs
Achslast41,447 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom/Gleichstrom
Stromsystem25.000 V 50 Hz, 1.500 V
Dauerleistung3,641 hp (2,715 kW)
Max. Geschwindigkeit75 mph
Anfahrzugkraft74,187 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Mehrsystem
Indian Railways Klassen WCAM-2 und WCAM-2P
Indien | 1995
20 Stück

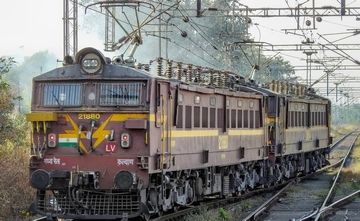

Zwei WCAM-2 im Dezember 2020
Zwei WCAM-2 im Dezember 2020
JND AMD
Allgemein
Bauzeit1995-1996
HerstellerBharat Heavy Electricals
AchsfolgeC-C
Spurweite5 ft 6 in (Indische Breitspur)
Maße und Gewichte
Länge68 ft 8 13/16 in
Radstand51 ft 6 1/16 in
Dienstmasse249,122 lbs
Reibungsmasse249,122 lbs
Achslast41,447 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom/Gleichstrom
Stromsystem25.000 V 50 Hz, 1.500 V
Dauerleistung4,720 hp (3,520 kW)
Max. Geschwindigkeit75 mph
Anfahrzugkraft74,187 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Mehrsystem
