South Side Rapid Transit Nr. 1 bis 46
zurück
USA | 1892
46 Stück

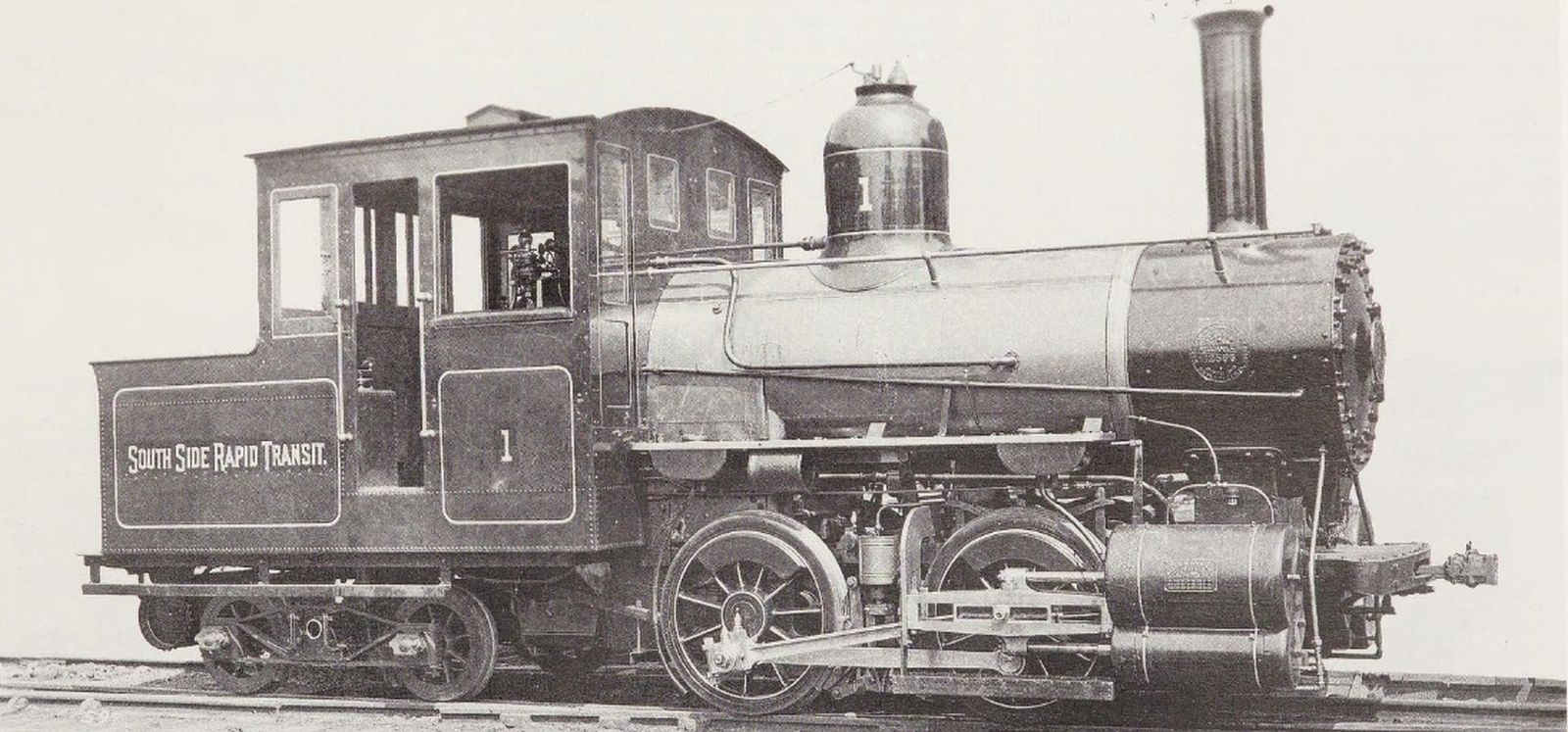

Bild der Lokomotive
Ron Ziel, „American Locomotives 1858 to 1949”

Für die South Side Rapid Transit in Chicago wurde festgelegt, dass die Züge mit fünf vierachsigen Personenwagen insgesamt eine Durchschnittsgeschwindigkeit von 15 mph oder 24 km/h erreichen sollen. Dies war höher als zum Beispiel bei der New York Elevated und erforderte besonders starke Forney-Lokomotiven. Somit wurden 1892 von Baldwin insgesamt 45 dieser Loks geliefert, die vor allem hinsichtlich der Leistung optimiert waren.

Ungewöhnlich für eine Lok dieser Größe war, dass das Triebwerk mit vier Zylindern in Verbund nach System Vauclain arbeitete. Zum Anfahren konnten alle Zylinder mit Frischdampf versorgt werden, was für eine hohe Anfahrzugkraft und eine schnelle Beschleunigung sorgte. Dank einer großen Feuerbüchse konnte langsam brennendes Anthrazit verwendet werden, das den Ausstoß von Rauch reduzierte und die Arbeit der Besatzung vereinfachte.

Eine weitere Lok mit der Nummer 46 wurde ebenfalls mit Verbundtriebwerk gebaut, aber mit nur zwei größeren Zylindern. Da sich diese als Verbundmaschine nicht bewährte, wurde sie auf einfache Dampfdehnung umgebaut und im Rangierdienst eingesetzt.

Die Leistungsfähigkeit der Loks wurde voll ausgenutzt mit einem Fahrplan, der zu Spitzenzeiten einen Takt von zwei Minuten hatte. Das Netz wurde schon 1898 elektrifiziert, so dass die Dampfloks verkauft wurden. Viele Loks gelangten an die Industrie oder Forstwirtschaft, wo ihre Beweglichkeit von Vorteil war.

Allgemein
Bauzeit1892
HerstellerBaldwin
Achsfolge0-4-4T (Forney)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand16 ft 4 in
Fester Radstand5 ft
Dienstmasse58,000 lbs
Reibungsmasse40,000 lbs
Achslast20,000 lbs
Wasservorrat750 us gal
BrennstoffKohle
Kessel
Rostfläche19 sq ft
Strahlungsheizfläche70 sq ft
Rohrheizfläche485 sq ft
Verdampfungsheizfläche555 sq ft
Gesamtheizfläche555 sq ft
Triebwerk
Ø Treibräder42 in
Kesseldruck180 psi
DampfdehnungVerbund
Zylindervier, HD: 9 x 16 in
und ND: 15 x 16 in
Antrieb
AntriebDampf
Geschätzte Leistung300 hp (224 kW)
Opt. Geschwindigkeit28 mph
Anfahrzugkraft6,943 lbf
mit Anfahrschaltung8,332 lbf
Berechnete Werte
Dampflok
Personenzug
Tenderlok
Elevated
Vauclain Verbund
Stand: 07/2023
