Tenderloks Achsfolge B
0-4-0T „Four-coupled”
zurück
Sächsische VII T „Hegel” beim Dresdener Dampflokfest (2011)
Sächsische VII T „Hegel” beim Dresdener Dampflokfest (2011)
Liesel

Die einfachste Form einer Tenderlok, bei der die gesamte Masse als Reibungsmasse verfügbar ist, hat nur zwei angetriebene Achsen und keine Laufachsen. In den unterschiedlichen Bezeichnungssystemen gibt es die folgenden Entsprechungen:

Four-coupledUICB tWhyte0-4-0TSchweizE 2/2Frankreich020 TTürkei22

Die ersten Tenderloks dieser Achsfolge wurden um 1850 in Großbritannien gebaut. Als erste in Serie gebaute Maschinen gelten sechs Loks mit Satteltank, die Robert Sinclair für die Caledonian entwickelte. Zu dieser Zeit wurden sie im Allgemeinen als Güterzugloks parallel zu Schlepptenderloks der gleichen Achsfolge eingesetzt. Als diese Loks nicht mehr stark und schnell genug für reguläre Güterzüge waren, diversifizierte sich ihr Einsatzgebiet.

Ein Einsatzbereich für diese Loks war nun der Rangierdienst. Da man für die hier gefahrenen Geschwindigkeiten keine Laufachsen benötigte, konnte man das gesamte Gewicht der Lok als Reibungsmasse nutzen. In den 1880er Jahren wurden zunehmend Rangierloks der Achsfolge C gebaut, um besser mit den gestiegenen Zuggewichten zurechtzukommen.

Auf Lokalbahnen konnten Tenderloks der Achsfolge B auch im Einsatz vor Personenzügen angetroffen werden, da hier keine hohen Geschwindigkeiten gefahren wurden und der Fokus auf günstigen Maschinen lag. Auch auf Schmalspurbahnen boten sich kleine Tenderloks an, die mit nur zwei Achsen kein Problem beim Durchfahren der meist engen Kurven hatten.

Einige Hersteller boten standardisierte Tenderloks für Industrie- und Kleinbahnen an, die teilweise bereits ohne Bestellung vorproduziert wurden und dann bei Bedarf schnell ausgeliefert werden konnten. Dies war vor allem bei kleinen Tenderloks der Fall, die für unterschiedliche Spurweiten gefertigt wurden. Etwa die Avonside Engine Company war bekannt dafür, einfache, aber robuste Maschinen etwa in der Achsfolge B anzubieten.

Auf der Darjeeling Himalayan Railway mit einer Spurweite von zwei Fuß fahren bis heute die Tenderloks der Klasse B mit der Achsfolge B
Auf der Darjeeling Himalayan Railway mit einer Spurweite von zwei Fuß fahren bis heute die Tenderloks der Klasse B mit der Achsfolge B
Nigel Tout
Ashland Iron Co. „Edward Patterson”
USA | 1872
Einzelstück
Bild der Lokomotive
Ron Ziel, American Locomotives 1858 to 1949

Die „Edward Patterson” wurde im Mai 1872 von Baldwin mit der Fabriknummer 2819 für die Ashland Iron Co. in Kentucky gebaut. Sie kam später zu Maryland Steel. Sie war eine kleine zweiachsige Satteltank-Tenderlok, die dank ihrer kleinen Räder trotzdem kräftig war. Lokomotiven in dieser Größenklasse wurden von mehreren Herstellern gebaut und kamen ab der zweiten Hälfte des 19. Jahrhunderts in einer Vielzahl von Betrieben der Industrie, Land- und Forstwirtschaft zum Einsatz. Dabei ersetzten sie vielerorts Zugtiere, wodurch sich die Transportkapazitäten erhöhen und die Kosten verringern ließen. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1872
HerstellerH.K. Porter
Achsfolge0-4-0ST (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
BrennstoffKohle
Kessel
Triebwerk
DampfdehnungEinfach
Antrieb
AntriebDampf
Geschätzte Leistung100 hp (75 kW)
Berechnete Werte
Dampflok
Industrie
Rangierlok
Stand: 04/2024
Avonside Engine Company Standard Schmalspur 0-4-0T
Großbritannien | 1903
unbekannte Stückzahl
Bild der Lokomotive
Locomotive Magazine, August 1903

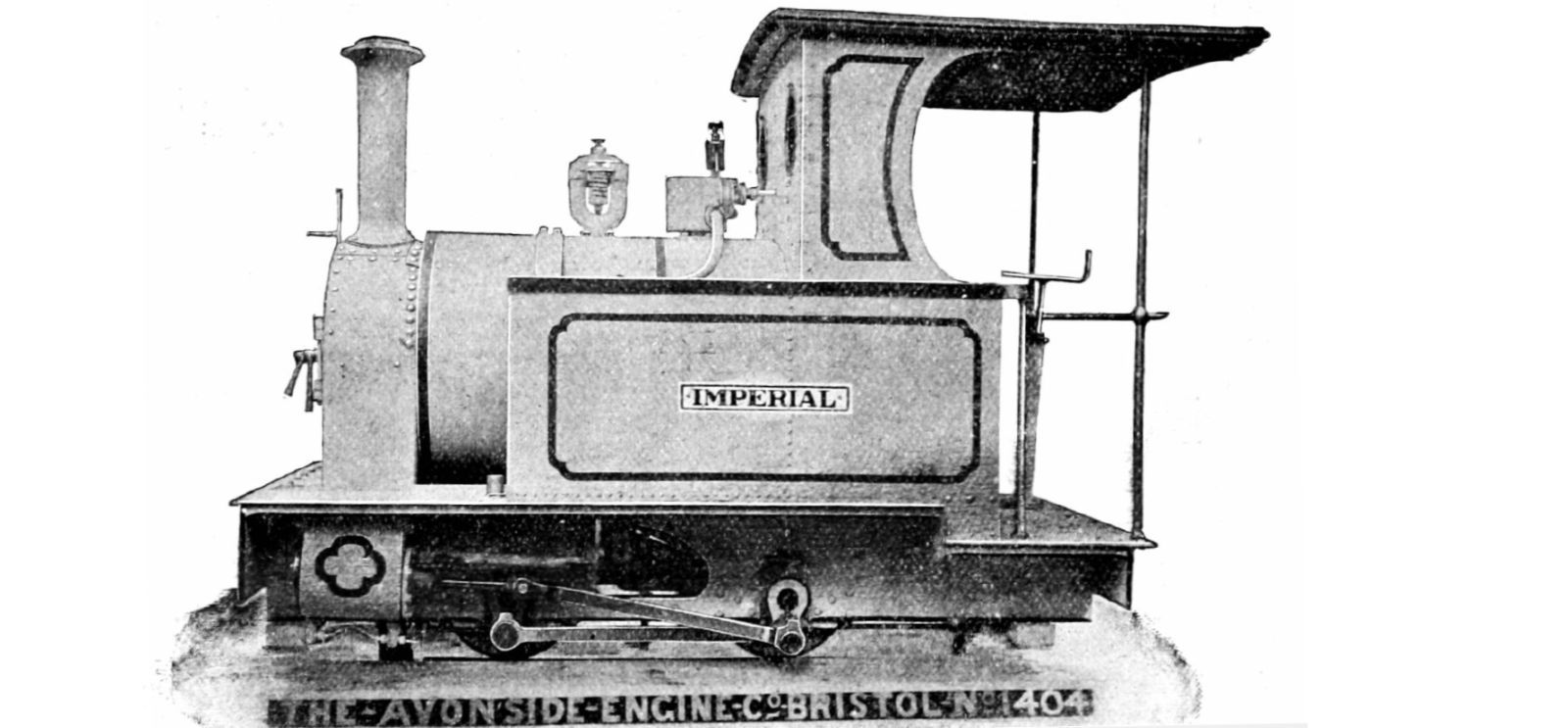

Die Avonside Engine Company bot eine Reihe standardisierter Tenderloks für Schmalspurbahnen an, die mit verschiedenen Kombinationen aus Spurweite und Zylinderdurchmesser bestellbar waren. Um eine lange Lebensdauer und geringen Verschleiß zu gewährleisten, wurden einige Baugruppen in härterem Stahl als eigentlich benötigt ausgeführt und Reibflächen an verschleißintensiven Teilen breiter gefertigt.

Am untersten Ende der Größenskala war eine Rangierlok der Achsfolge B verfügbar, die in Spurweiten zwischen 457 und 1.067 mm gebaut wurde. Die Zylinder waren mit Durchmessern von sechs, sieben oder acht Zoll verfügbar. Da es ansonsten keine Anpassungen an Kundenwünsche gab, konnten größere Stückzahlen vorproduziert und auf Abruf direkt ausgeliefert werden. Zu der abgebildeten Lok mit dem Namen „Imperial” sind keine weiteren Informationen verfügbar.

Allgemein
Bauzeit1903
HerstellerAvonside
Achsfolge0-4-0T (Four-coupled)
Spurweite2 ft 0 in (Zwei Fuß)
Maße und Gewichte
BrennstoffKohle
Kessel
Triebwerk
DampfdehnungEinfach
Antrieb
AntriebDampf
Geschätzte Leistung30 hp (22 kW)
Berechnete Werte
Dampflok
Rangierlok
Schmalspur
Nebenbahn
Tenderlok
Stand: 07/2022
Badische I e
Deutsche Reichsbahn Baureihe 8875
Deutschland | 1887
30 Stück
Nr. 446
Nr. 446
Lokarchiv Baden/Archiv Töpelmann

Um etwas gegen den ineffizienten Einsatz alter Dampfloks im Rangierdienst zu unternehmen, konstruierte man die I e als zweifach gekuppelte Tenderlok. Bei der Entwicklung achtete man jedoch auch darauf, dass die Maschinen bei Bedarf im Streckendienst auf Nebenbahnen eingesetzt werden können. Die Maschinen wurden als kostengünstige und zweckmäßige Konstruktion ausgeführt. Durch die Nutzung des 20 mm starken Blechrahmens als Wasserbehälter konnte der Kohlebehälter vor den Führerstand verlegt werden, was die Gesamtlänge der Lok reduzierte.

Auf dem Langkessel waren der Dampfdom und der Regler getrennt voneinander ausgeführt, zwischen diesen war ein Sandkasten angebracht. Die Allan-Steuerung befand sich zwangsweise außen und der Antrieb erfolgte auf die zweite Achse. Mit einem Kuppelraddurchmesser von 1.235 mm konnten bis zu 60 km/h erreicht werden. Neben einer modernen Druckluftbremse verfügten einige der Maschinen zusätzlich über eine Gegendampfbremse.

In mehreren Serien wurden 30 Exemplare geliefert, von denen 1925 noch 25 Stück von der Reichsbahn übernommen wurden. Gemeinsam mit den von der Pfalzbahn übernommenen I b wurden sie in die Baureihe 8875 eingeordnet. Bis 1930 wurden alle ausgemustert oder an private Betreiber verkauft. So befand sich ein Exemplar nach dem Ende des Zweiten Weltkriegs auf österreichischem Gebiet, nachdem es bei einem Bauunternehmen zum Einsatz gekommen war. Es wurde von der ÖBB übernommen, bis 1956 genutzt und war somit der letzte Vertreter der I e.

VarianteSerien 1-4Serien 5 und 6
Allgemein
Bauzeit1887-1893
HerstellerMBG Karlsruhe
Achsfolge0-4-0WT (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge25 ft 4 3/4 in
Radstand8 ft 2 7/16 in
Fester Radstand8 ft 2 7/16 in
Leermasse49,383 lbs
Dienstmasse63,273 lbs62,170 lbs
Reibungsmasse63,273 lbs62,170 lbs
Achslast31,636 lbs31,085 lbs
Wasservorrat660 us gal
Brennstoff2,205 lbs (Kohle)
Kessel
Rostfläche8.7 sq ft
Strahlungsheizfläche44.5 sq ft
Rohrheizfläche488 sq ft535.6 sq ft
Verdampfungsheizfläche532.5 sq ft580.1 sq ft
Gesamtheizfläche532.5 sq ft580.1 sq ft
VarianteSerien 1-4Serien 5 und 6
Triebwerk
Ø Treibräder48.6 in
Kesseldruck145 psi
DampfdehnungEinfach
Zylinderzwei, 12 13/16 x 21 5/8 in
Antrieb
AntriebDampf
Geschätzte Leistung174 hp (130 kW)
Opt. Geschwindigkeit12 mph
Max. Geschwindigkeit37 mph
Anfahrzugkraft8,986 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Rangierlok
Nebenbahn
Tenderlok
Stand: 01/2022
Bayerische D IV und Pfälzische Eisenbahnen T 1
Deutsche Reichsbahn Baureihe 8871-73
Deutschland | 1875
168 Stück
Nr. 705 „Leander” in Lindau
Nr. 705 „Leander” in Lindau
Oberreichsbahnrat Dr. Ing. Rudolf Kallmünzer

Die Deggendorfer Bahn hatte bereits ab 1866 zwei B-gekuppelte Tenderloks beschafft, die zum Rangieren auf großen Bahnhöfen eingesetzt wurden. Basierend auf diesen beschaffte die Bayerische Ostbahn ab dem folgenden Jahr fünf ähnliche Exemplare, die jedoch deutlich schwerer waren. Diese wurden erst als Gattung D und später bei der Staatsbahn als D IV bezeichnet und dienten als Vorbild für die D IV der Staatsbahn.

Letztere wurde im Zeitraum von 1875 und 1897 beschafft, weshalb sie später auf so gut wie jedem größeren bayerischen Bahnhof zu finden war. Während dieser Zeit wurden Änderungen in der Fertigung durchgeführt, so wurde in etwa das anfangs hinten offene Führerhaus in späteren Serien geschlossen ausgeführt. Wie viele andere leichte Tenderloks verfügte die D IV über eine außenliegende Stephenson-Steuerung und einen Wasserkasten innerhalb des Rahmens. Sie war die erste bayerische Lokomotive mit dieser Anordnung des Wasserkastens und wurde somit zum Vorbild vieler weiterer.

Insgesamt wurden bei Maffei 46 und bei Krauss 86 Exemplare dieser Gattung gefertigt. Weitere 31 fast identische Maschinen ließ die Pfalzbahn bei den gleichen Herstellern fertigen und bezeichnete sie als T 1. Im Jahr 1925 wurden insgesamt 122 verbliebene Maschinen in die Baureihe 8871-72 eingeordnet. Ihre Ausmusterung erfolgte bis zu Anfang der dreißiger Jahre.

Allgemein
Bauzeit1875-1897
HerstellerMaffei, Krauss
Achsfolge0-4-0WT (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge26 ft 3 3/16 in
Dienstmasse63,493 lbs
Reibungsmasse63,493 lbs
Achslast31,747 lbs
BrennstoffKohle
Kessel
Rostfläche10.8 sq ft
Verdampfungsheizfläche692.1 sq ft
Gesamtheizfläche692.1 sq ft
Triebwerk
Ø Treibräder39.6 in
Kesseldruck145 psi
DampfdehnungEinfach
Zylinderzwei, 13 x 20 in
Antrieb
AntriebDampf
Geschätzte Leistung181 hp (135 kW)
Opt. Geschwindigkeit11 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft10,505 lbf
Berechnete Werte
Dampflok
Rangierlok
Nebenbahn
Tenderlok
Stand: 01/2022
Bayerische D VI
Deutsche Reichsbahn Baureihe 9875
Deutschland | 1880
53 Stück
Nr. 7508 „Berg” im Oktober 1985 im Eisenbahnmuseum Bochum-Dahlhausen
Nr. 7508 „Berg” im Oktober 1985 im Eisenbahnmuseum Bochum-Dahlhausen
MPW57

Die D VI war eine zweifach gekuppelte Tenderlok für Lokalbahnen, welche gemeinsam mit der D VII entwickelt worden war. Sie war für Bahnstrecken bis 12 Tonnen maximaler Achslast in der Ebene bestimmt, während ihre Schwester für die steigungsreicheren Nebenbahnen gedacht war. Krauss und Maffei lieferten zwischen 1880 und 1894 zusammen 53 Exemplare.

Trotz der geringen Größe profitierten die Loks von modernen Entwicklungen. So wurden schon bei den ersten Exemplaren Vakuumbremsen eingebaut, spätere erhielten sogar Druckluftbremsen. Für eine einfachere Zugänglichkeit bei der Wartung wurden zum ersten Mal bei einer bayerischen Lok Umlaufbleche verwendet. Zum Teil gab es auch eine Übergangsbrücke zum Zug. Anfangs waren keine seitlichen Vorratsbehälter vorhanden, stattdessen wurden 500 kg Kohle im Führerhaus untergebracht und 1,8 m³ Wasser befanden sich im Rahmen, welcher als Wasserkasten ausgebildet war. Die letzten neun Maschinen erhielten Vorratsbehälter beidseitig des Kessels, welche die Kapazitäten auf 800 kg bzw. 2,3 m³ erhöhten.

Mit 26 Maschinen erhielt die Reichsbahn noch etwa die Hälfte der ursprünglich gebauten, die dann als Baureihe 9875 eingeordnet wurden. Dort endete ihr Dienst noch in den Zwanzigern, jedoch wurden einige Exemplare an Werksbahnen verkauft. Als letztes Exemplar war die ehemalige 98 7508 bis 1964 beim Torfwerk Raubling im Einsatz. Diese Lok wird heute von der DGEG gepflegt und trägt wieder die Nummer 1222 der K.Bay.Sts.B. und den Namen „Berg”.

VarianteRahmentankSeitentanks
Allgemein
Bauzeit1880-1894
HerstellerMaffei, Krauss
Achsfolge0-4-0WT (Four-coupled) 0-4-0T (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge22 ft 6 1/16 in
Dienstmasse40,785 lbs43,211 lbs
Reibungsmasse40,785 lbs43,211 lbs
Achslast20,503 lbs21,605 lbs
Wasservorrat476 us gal608 us gal
Brennstoff1,102 lbs (Kohle)1,764 lbs (Kohle)
Kessel
Rostfläche8.1 sq ft
Strahlungsheizfläche32.6 sq ft
Rohrheizfläche244.1 sq ft
Verdampfungsheizfläche276.7 sq ft
Gesamtheizfläche276.7 sq ft
VarianteRahmentankSeitentanks
Triebwerk
Ø Treibräder39.6 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 10 1/2 x 20 in
Antrieb
AntriebDampf
Geschätzte Leistung121 hp (90 kW)
Opt. Geschwindigkeit9 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft8,190 lbf
Berechnete Werte
Dampflok
Lokalbahn
Personenzug
Güterzug
Nebenbahn
Stand: 01/2022
Bayerische ML 2/2 und Ungarische Staatsbahnen Serie 12
Deutsche Reichsbahn Baureihe 9836
Deutschland | 1906
26 Stück
Bild der Lokomotive
Die Lokomotive, August 1906

Die ML 2/2 war eine Lokalbahn-Tenderlok, die zwischen 1906 und 1908 von Maffei als Gegenentwurf zur bekannteren PtL 2/2 von Krauss gebaut wurde. Obwohl es sich nur um eine sehr kleine und leichte Lok handelte, wurde sie mit einem sehr komplizierten und schwer zu wartenden Triebwerk ausgestattet. Das „M” in der Bezeichnung geht auf den Begriff „Motorlokomotive” zurück und dient als Hinweis auf das Triebwerk mit Gegenkolben. Dabei befand sich zwischen den in großem Abstand angeordneten Achsen auf jeder Seite ein Zylinder, dessen gegenläufige Kolben mit kurzen Treibstangen auf beide Radsätze wirkten. Im Inneren des Rahmens befanden sich die Kuppelstangen, die die Achsen miteinander verbanden.

Mit der besonderen Anordnung hatte man sich einen vollkommenen Lastausgleich versprochen. Die maximale Anhängelast mit 50 km/h in der Ebene betrug 65 Tonnen. Die gleiche Last konnte auf einer Steigung von 25 Promille noch mit etwa zehn bis zwölf km/h gezogen werden.

Ansonsten wurde die ML 2/2 genau so alltagstauglich konstruiert wie andere bayerische Lokalbahnloks. Um auf einen Heizer verzichten zu können, war eine Schüttvorrichtung zur halbautomatischen Beschickung des Rostes vorhanden. Personenwagen konnten von beiden Seiten der Lok aus betreten werden. Bei einem gezogenen Zug bestand der Übergang aus einer Tür am hinteren Ende des Führerhauses. Wenn der Zug jedoch geschoben wurde, konnte man den Übergang über einen Umlauf an den Seiten des Kessels erreichen. Dafür wurden die Wasserkästen schmal und länglich ausgeführt, um problemlos an ihnen vorbeilaufen zu können.

Für die Bayerische Staatsbahnen wurden 24 Exemplare gebaut, von denen 1922 drei Stück an die Schamottefabriken in Marktredwitz verkauft wurden. Die restlichen wurden schon 1924 ausgemustert, da die Wartung der innenliegenden Teile des Triebwerks zu aufwendig war. Die bereits vorgesehene Umzeichnung auf die Reichsbahn-Nummern 98 361 bis 98 384 blieb somit aus. Für den Vorortverkehr in Budapest ließ die ungarische MÁV 1907 zwei ML 2/2 in Lizenz bauen. Im Gegensatz zu den bayerischen Maschinen hatten sie eine zugelassene Höchstgeschwindigkeit von 60 km/h, da man sich von dem komplizierten Triebwerk eine bessere Laufruhe versprach.

VarianteML 2/2MÁV 12
Allgemein
Bauzeit1906-19081907
HerstellerMaffeiMÁVAG
Achsfolge0-4-0T (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge21 ft 6 11/16 in
Radstand9 ft 6 3/16 in
Fester Radstand9 ft 6 3/16 in
Leermasse38,581 lbs
Dienstmasse48,502 lbs
Reibungsmasse48,502 lbs
Achslast24,251 lbs
BrennstoffKohle
Kessel
Rostfläche8.9 sq ft
Verdampfungsheizfläche382.1 sq ft452.1 sq ft
Überhitzerfläche70 sq ft
Gesamtheizfläche452.1 sq ft522 sq ft
VarianteML 2/2MÁV 12
Triebwerk
Ø Treibräder39 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 10 7/16 x 11 in
Antrieb
AntriebDampf
Ind. Leistung194 hp (145 kW)
Opt. Geschwindigkeit27 mph
Max. Geschwindigkeit31 mph37 mph
Anfahrzugkraft4,553 lbf
Berechnete Werte
Dampflok
Personenzug
Nebenbahn
Tenderlok
Vorort
Stand: 01/2022
Bayerische PtL 2/2
Deutsche Reichsbahn Baureihe 983
Deutschland | 1905
42 Stück
Bild der Lokomotive
Krauss

Im Jahr 1905 ließ man bei Krauss und Maffei jeweils eine Bauart B-gekuppelter Lokalbahnloks entwickeln, welche einen günstigen Betrieb vor allem mit leichten Personenzügen ermöglichen und von nur einer Person bedienbar sein sollten. Die PtL 2/2 war der Entwurf von Maffei und konnte sich gegen die ML 2/2 von Krauss durchsetzen.

Die grundlegende Idee bei der Konstruktion der Lok lag in einem geräumigen, mittig angeordneten Führerhaus und der Verwendung einer halbautomatischen Schütteinrichtung zum Bestücken des Rostes mit Kohle. Die Aufbauten wurden so angeordnet, dass der Lokführer den Führerstand zu beiden Seiten verlassen und den Wagenzug über einen Umlauf direkt erreichen konnte. Zudem setzte man trotz der geringen Abmessungen der Loks bereits einen Rauchröhrenüberhitzer ein, um die Vorteile der noch jungen Heißdampftechnik zu nutzen. Der Kessel befand sich fast komplett innerhalb des Führerhauses, er ragte vorne nur mit der Rauchkammer und dem Schornstein heraus und hinten konnte man das Ende der Feuerbüchse und den Kohlebunker mit der eingebauten Schüttvorrichtung erkennen. Die sehr großzügigen Abmessungen des Führerhauses und die großen Fenster brachten ihnen den Spitznamen „Glaskasterl” bzw. in Franken „Glas-Chaise”.

Es wurden drei Serien produziert, die sich vor allem hinsichtlich des Antriebs unterschieden. Bei den ersten sechs Maschinen von 1905 und 1906 befanden sich die Zylinder innerhalb des Rahmens, was sich als zu wartungsintensiv herausstellte. Daher wurden diese Exemplare schon 1923 ausgemustert.

Ab der zweiten Serie lagen die Zylinder außen, was die Wartung bedeutend vereinfachte. Zudem wurde nun innerhalb des Rahmens Platz für die Wasserbehälter frei, welche sich vorher oberhalb des Rahmens neben den Aufbauten befunden hatten. Als Nebeneffekt dieser Umstellung war jetzt auch mehr Platz auf den Umläufen vorhanden. Um trotz des langen Achsstandes auf zu lange Treibstangen verzichten zu können, erfolgte die Kraftübertragung erst auf eine Blindwelle zwischen den Achsen. Von dieser Variante wurden 1908 und 1909 insgesamt 29 Maschinen gebaut.

Die letzte Serie umfasste je neun und vier Loks, die 1911 und 1914 zur Auslieferung kamen. Bei diesen hatte man den Achsstand um 50 cm verkürzt, womit man nun auf die Blindwelle verzichten konnte. Stattdessen erfolgte der Antrieb auf die zweite Achse. Dabei verringerte sich auch die Gesamtlänge um etwa 20 cm.

Die Reichsbahn übernahm neun Exemplare der zweiten und alle 13 der dritten Serie. Sie wurden als Baureihe 983 eingeordnet und bekamen die Nummern 98 301 bis 98 322. In der Zeit bis zum Ende des Zweiten Weltkriegs gelangten einige Maschinen an Privatbahnen und eine nach Österreich. Letztere wurde als 688.01 bis 1959 von der ÖBB eingesetzt. Im Auftrag einer Niedersächsischen Kleinbahn wurde eine Lok bis 1950 mit konventionellen Aufbauten versehen, d.h. Mit einem Führerhaus am Ende des Kessels. Dabei wurden die Armaturen an die Rückseite des Stehkessels versetzt und es erfolgte die Umstellung auf manuelle Rostbeschickung. Die verbliebenen Maschinen kamen nach dem Krieg zur Bundesbahn und wurden meist in den Fünfzigern ausgemustert, die letzte überlebte aber bis 1963. Heute existieren noch zwei PtL 2/2, die jedoch nicht mehr fahrbereit sind. Eine davon befindet sich im Dampflokomotiv-Museum Neuenmarkt-Wirsberg und die andere steht als Funktionsquerschnitt mit mittig aufgeschnittenem Kessel im DB Museum in Koblenz.

VarianteBauart 1905Bauart 1908Bauart 1911
Allgemein
Bauzeit1905-19061908-19111911-1914
HerstellerKrauss
Achsfolge0-4-0T (Four-coupled) 0-4-0WT (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge22 ft 11 3/4 in22 ft 3 11/16 in
Radstand10 ft 6 in8 ft 10 5/16 in
Fester Radstand10 ft 6 in8 ft 10 5/16 in
Dienstmasse46,958 lbs50,045 lbs48,722 lbs
Reibungsmasse46,958 lbs50,045 lbs48,722 lbs
Achslast23,369 lbs29,762 lbs29,101 lbs
Wasservorrat528 us gal
Brennstoff1,543 lbs (Kohle)
Kessel
Rostfläche6.5 sq ft
Verdampfungsheizfläche398.3 sq ft311.1 sq ft
Gesamtheizfläche398.3 sq ft311.1 sq ft
VarianteBauart 1905Bauart 1908Bauart 1911
Triebwerk
Ø Treibräder39.6 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 11 1/4 x 15 3/4 inzwei, 12 5/8 x 15 3/4 indrei, 12 5/8 x 15 3/4 in
Antrieb
AntriebDampf
Ind. Leistung208 hp (155 kW)
Geschätzte Leistung228 hp (170 kW)
Opt. Geschwindigkeit20 mph14 mph9 mph
Max. Geschwindigkeit31 mph
Anfahrzugkraft7,403 lbf9,333 lbf14,000 lbf
Berechnete Werte
Dampflok
Personenzug
Nebenbahn
Tenderlok
Stand: 01/2022

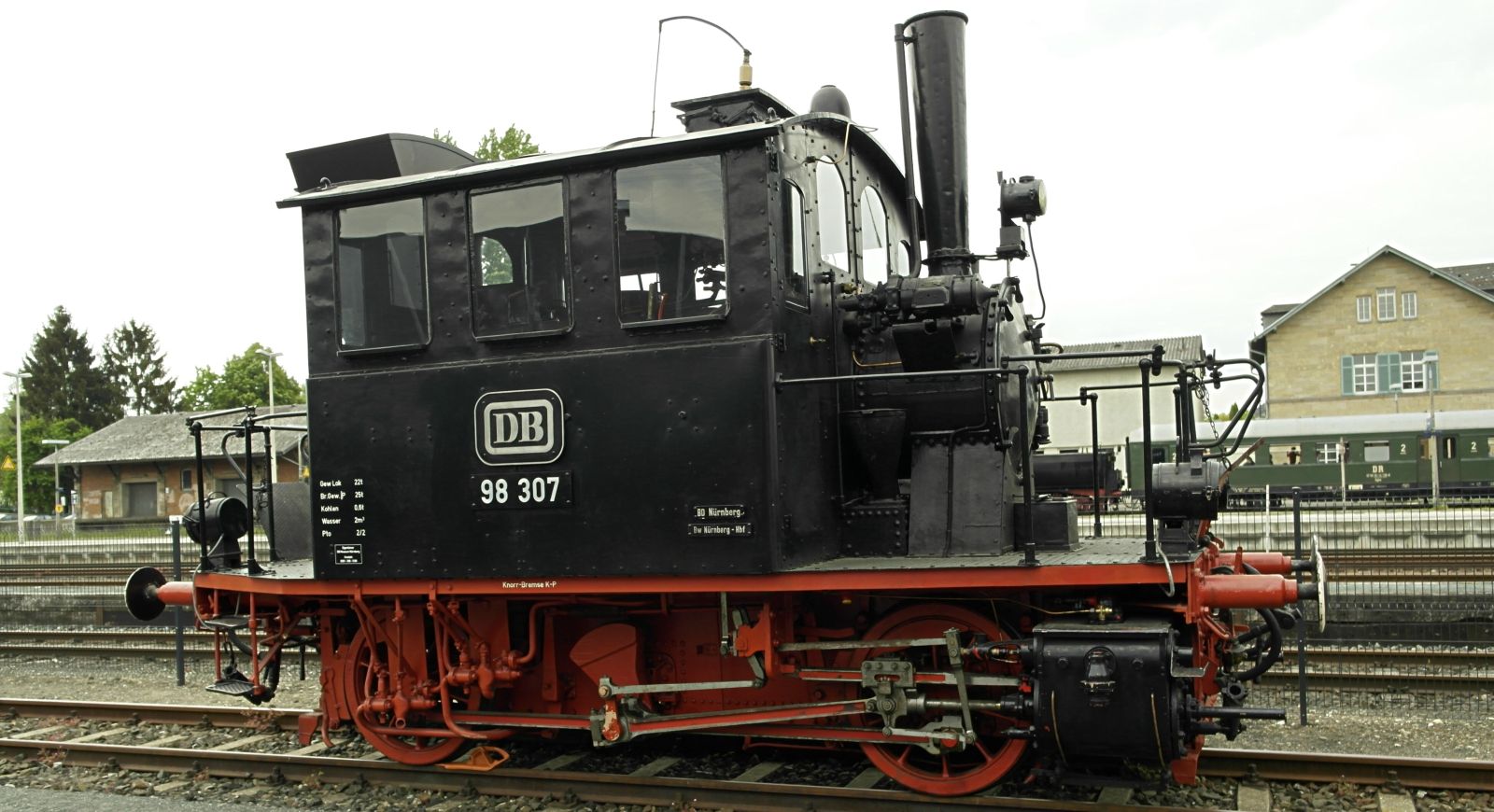

98 307 im Museum in Neuenmarkt-Wirsberg
98 307 im Museum in Neuenmarkt-Wirsberg
Christian Gebhardt
Ursprüngliche Ausführung
Ursprüngliche Ausführung
Die Lokomotive, September 1906
Darjeeling Himalayan Klasse B
Indien | 1889
34 Stück
Die 1925 gebaute Nr. 805 im Dezember 1995 mit menschlichen Sandstreuern an der Front und einem weiteren Mitarbeiter, der die Kohleklumpen während der Fahrt in handliche Stücke bricht
Die 1925 gebaute Nr. 805 im Dezember 1995 mit menschlichen Sandstreuern an der Front und einem weiteren Mitarbeiter, der die Kohleklumpen während der Fahrt in handliche Stücke bricht
Nigel Tout

Die bekannteste und langlebigste Lokomotive der Darjeeling Himalayan Railway ist die Klasse B, die ab 1889 von mehreren Herstellern gebaut wurde und bis heute im Einsatz ist. Obwohl die DHR auch größere Lokomotiven und sogar Garratts beschafft hatte, hatten sich diese kleinen, zweiachsigen Satteltanklokomotiven offenbar am besten für die steile Zwei-Fuß-Strecke mit ihren Radien ab 60 Fuß geeignet.

Die Kohlekapazität wurde später durch Bretter vergrößert. Auf Grund der geringen Qualität der verfügbaren Kohle und der billigen Arbeitskraft in Indien, besteht die Besatzung dieser Lokomotiven aus bis zu sechs Personen. Dazu gehören neben dem Lokführer noch zwei Personen, die auf der Pufferbohle sitzen und Sand per Hand auf die Schienen streuen. Der Heizer wird unterstützt von einer Person, die die Kohlestücke in gleichgroße Stücke zerkleinert und eine weitere, die dem Heizer die Kohle reicht.

Die 34 Vertreter der Klasse B, die von britischen und amerikanischen Herstellern geliefert worden waren, übernahmen über die Jahrzehnte die Hauptlast des Verkehrs. 1997 wurden sie durch Dieselloks verstärkt, da sich ihre Stückzahl altersbedingt verringerte. Heute werden die meisten regulären Züge von Dieselloks gezogen, während die Klasse B hauptsächlich nur noch Touristenzüge übernimmt. Eine Lokomotive kam um 2000 nach Großbritannien zur Beeches Light Railway, wo sie bis zur Schließung der Strecke im Jahr 2023 im Einsatz war.

Allgemein
Bauzeit1889-1925
HerstellerSharp, Stewart & Co., North British, Baldwin
Achsfolge0-4-0ST (Four-coupled)
Spurweite2 ft 0 in (Zwei Fuß)
Maße und Gewichte
Radstand5 ft 6 in
Fester Radstand5 ft 6 in
Dienstmasse34,360 lbs
Reibungsmasse34,360 lbs
Achslast17,360 lbs
Wasservorrat456 us gal
Brennstoff1,792 lbs (Kohle)
Kessel
Rostfläche9 sq ft
Strahlungsheizfläche40 sq ft
Rohrheizfläche276 sq ft
Verdampfungsheizfläche316 sq ft
Gesamtheizfläche316 sq ft
Triebwerk
Ø Treibräder26 in
Kesseldruck140 psi
DampfdehnungEinfach
Zylinderzwei, 11 x 14 in
Antrieb
AntriebDampf
Geschätzte Leistung130 hp (97 kW)
Opt. Geschwindigkeit11 mph
Anfahrzugkraft7,753 lbf
Berechnete Werte
Dampflok
Schmalspur
Güterzug
Personenzug
Stand: 01/2024
Bild der Lokomotive
Locomotive Magazine, September 1918
k.k. Staatsbahnen Reihe 88
Tschechoslowakische Staatsbahnen Reihe 222.0 und Italienische Staatsbahn Baureihe 809
Österreich-Ungarn | 1882
47 Stück
88.28 vermutlich auf einem Werksfoto
88.28 vermutlich auf einem Werksfoto

Die Reihe 88 der kkStB bezeichnete kleine Tenderlokomotiven, die für den Verkehr auf Lokalbahnen bestimmt waren. Sie orientierten sich an fünf 1880 für die Kaiserin-Elisabeth-Bahn gebauten Lokomotiven der Achsfolge B, die anfangs ebenfalls als Reihe 88 bezeichnet und 1905 in die Reihe 188 umnummeriert wurden. Die neue Reihe 88 wurde zwischen 1882 und 1885 bei Krauss in Linz 47 mal gebaut.

Die letzten fünf wurden für die Österreichische Lokaleisenbahngesellschaft (ÖLEG) gebaut und waren etwas schwerer als die 42 der kkStB. Ab 1892 erhielten sie neue Kessel. Nach dem Ersten Weltkrieg kamen sie zu den Staatsbahnen der Tschechoslowakei, Italiens, Polens, Rumäniens und des Königreichs der Serben, Kroaten und Slowenen. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Variante88.06-4888.50-52
Allgemein
Bauzeit1882-18831885
HerstellerKrauss
Achsfolge0-4-0T (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand8 ft 6 3/8 in
Fester Radstand8 ft 6 3/8 in
Leermasse38,140 lbs40,345 lbs
Dienstmasse54,013 lbs57,320 lbs
Reibungsmasse54,013 lbs57,320 lbs
BrennstoffKohle
Kessel
Rostfläche9.7 sq ft
Strahlungsheizfläche42 sq ft
Rohrheizfläche546.8 sq ft529.6 sq ft
Verdampfungsheizfläche588.8 sq ft571.6 sq ft
Gesamtheizfläche588.8 sq ft571.6 sq ft
Variante88.06-4888.50-52
Triebwerk
Ø Treibräder43.3 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 11 x 18 7/8 in
Antrieb
AntriebDampf
Geschätzte Leistung201 hp (150 kW)
Opt. Geschwindigkeit16 mph
Max. Geschwindigkeit34 mph
Anfahrzugkraft7,843 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Nebenbahn
Tenderlok
Stand: 07/2024
London & North Eastern Klasse Y10
Großbritannien | 1930
2 Stück
Nr. 8403 im Werk Stratford
Nr. 8403 im Werk Stratford
flickr/stratfordman72

Die Klasse Y10 der LNER bestand aus zwei Tenderlokomotiven, die von Sentinel geliefert worden waren. Eine Besonderheit war das Getriebe, welches im Stand zwischen zwei Geschwindigkeiten umgestellt werden konnte. Außerdem kam ein vertikaler Wasserrohrkessel zum Einsatz, der mit einem hohen Druck von 275 psi (19 bar) betrieben wurde und kurze Reaktionszeiten hatte.

Ihr vorgesehenes Einsatzgebiet war die Wisbech and Upwell Tramway in East Anglia. Dafür erhielten sie zwei Führerhäuser und Kuhfänger, die auf dem Foto schon nicht mehr vorhanden waren. Da sie sich dort nicht bewährten, kamen sie bereits im Jahr nach ihrer Auslieferung nach Yarmouth, wo sie im Hafen eingesetzt wurden. Sie kamen beide zu den British Railways, wurden aber bereits 1948 und 1952 ausgemustert. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1930
HerstellerSentinel Waggon Works
Achsfolge0-4-0T (Four-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge23 ft 2 1/4 in
Radstand6 ft
Fester Radstand6 ft
Dienstmasse53,648 lbs
Reibungsmasse53,648 lbs
Achslast27,552 lbs
Wasservorrat721 us gal
Brennstoff1,344 lbs (Kohle)
Kessel
Rostfläche6.5 sq ft
Strahlungsheizfläche51 sq ft
Rohrheizfläche108 sq ft
Verdampfungsheizfläche159 sq ft
Überhitzerfläche40 sq ft
Gesamtheizfläche199 sq ft
Triebwerk
Ø Treibräder38 in
Kesseldruck275 psi
DampfdehnungEinfach
Zylindervier, 6 3/4 x 9 in
Antrieb
AntriebDampf
Geschätzte Leistung200 hp (149 kW)
Opt. Geschwindigkeit25 mph
Anfahrzugkraft11,435 lbf
Berechnete Werte
Dampflok
Tenderlok
Personenzug
Güterzug
Rangierlok
Nebenbahn
Getriebe-Dampflok
Stand: 03/2024
Showing 1 to 10 of 25
Search
loadding loading...

We use cookies to save the following settings:

  • selected navigation structure
  • selected language
  • preferred units
  • spelling of railway company names

If you refuse the use of cookies, the settings will only be retained for the current session and will be reset to the default values the next time you visit the site.

Display of units

Here you can set the desired unit system for the technical data.

  • Metric: Lengths in meters, weights in tonnes, and volumes in cubic meters
  • Imperial (UK): Lengths in feet/inches, weights in long tons and volumes in imperial gallons
  • Imperial (US): Lengths in feet/inches, weights in pounds, and volumes in US gallons
  • Individual: Depends on the country of origin of each locomotive
Operator names

Here you can set the display of railway company names.

  • Short: Abbreviation or short form of the name
  • Standard: commonly used name, partially translated to English
  • Complete: full name in local language
