Avonside Engine Company Standard Schmalspur 0-6-2T
Großbritannien | 1902
unbekannte Stückzahl

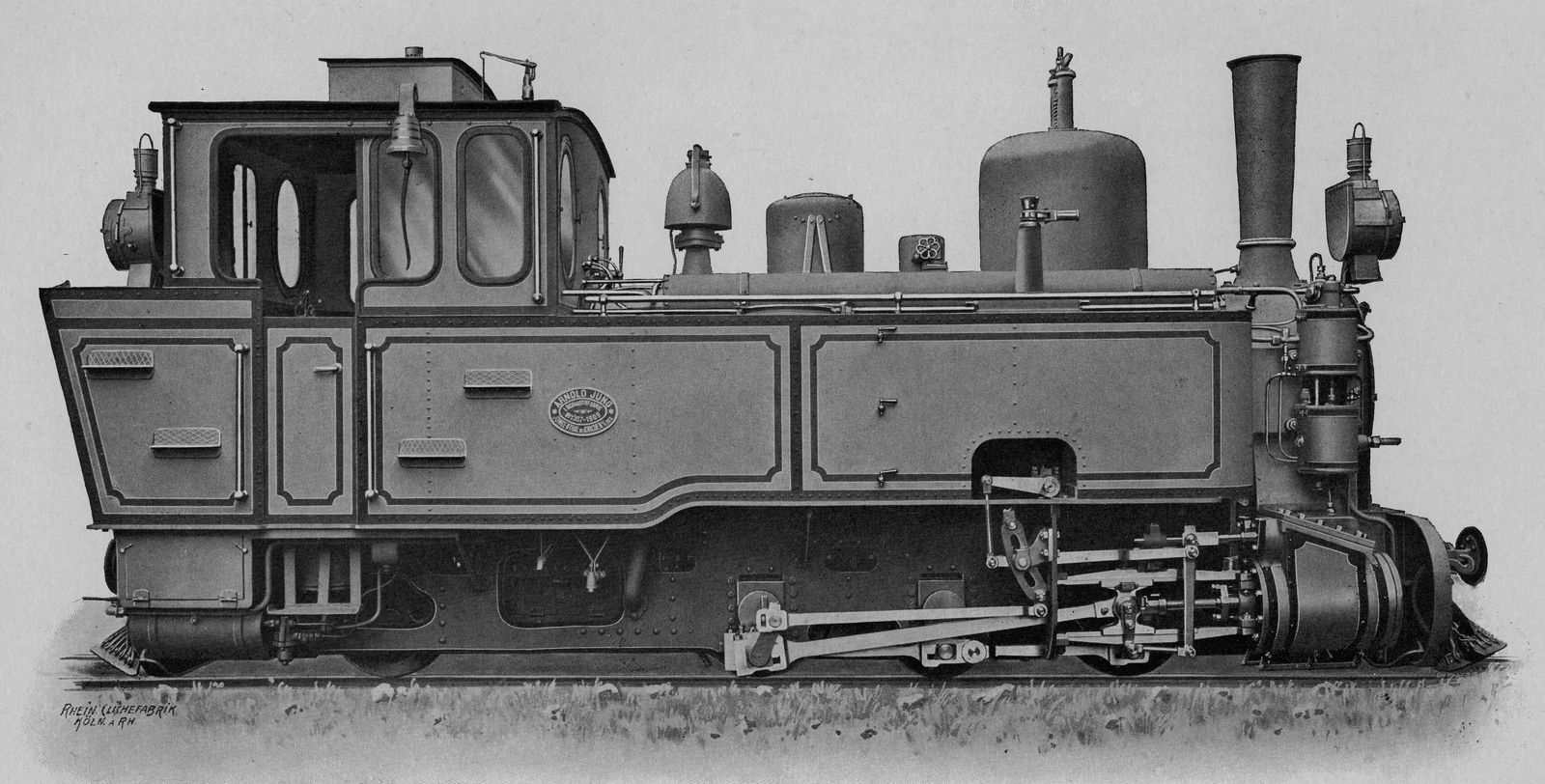

Bild der Lokomotive
Locomotive Magazine, August 1903

Die Avonside Engine Company bot eine Reihe standardisierter Tenderloks für Schmalspurbahnen an, die mit verschiedenen Kombinationen aus Spurweite und Zylinderdurchmesser bestellbar waren. Um eine lange Lebensdauer und geringen Verschleiß zu gewährleisten, wurden einige Baugruppen in härterem Stahl als eigentlich benötigt ausgeführt und Reibflächen an verschleißintensiven Teilen breiter gefertigt.

Einer der Typen hatte die Achsfolge C1' und konnte erfolgreich nach Südamerika und Indien exportiert werden. Das abgebildete Exemplar war für die Spurweite von 762 mm gebaut worden und hatte Zylinder mit einem Durchmesser von zwölf und einem Hub von 18 Zoll. Für die gleiche Spurweite waren Varianten mit einem Zylinderdurchmesser von neun bis 14 Zoll verfügbar. Für die Spurweite von 610 mm waren Zylinder mit einem Durchmesser zwischen neun und zwölf Zoll vorgesehen.

Allgemein
Bauzeit1902
HerstellerAvonside
Achsfolge0-6-2T (Webb)
Spurweite2 ft 6 in (Zwei Fuß sechs Zoll)
Maße und Gewichte
BrennstoffKohle
Kessel
Triebwerk
DampfdehnungEinfach
Zylinderzwei, 12 x 18 in
Antrieb
AntriebDampf
Geschätzte Leistung150 hp (112 kW)
Berechnete Werte
Dampflok
Schmalspur
Nebenbahn
Personenzug
Güterzug
Tenderlok
Stand: 07/2022
Bayerische D VIII
Deutsche Reichsbahn Baureihe 986
Deutschland | 1888
23 Stück

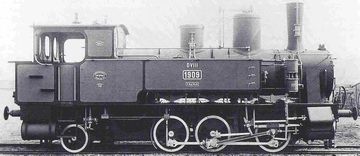

Nr. 1909 im Auslieferungszustand 1898
Nr. 1909 im Auslieferungszustand 1898
Andreas Janikowski: „Die Ammerseebahn”

Die D VIII wurde für Lokalbahnen mit großen Steigungen entwickelt, wo die herkömmlichen Lokalbahnloks nicht mehr genügend Leistung hatten. Dabei ging es vor allem um die Strecke nach Berchtesgaden, welche Steigungen bis 40 Promille aufwies. Die Konstruktion erfolgte mit drei Kuppelachsen, jedoch konnten diese alleine das den Anforderungen geschuldete Gewicht nicht tragen. Aus diesem Grund war eine Laufachse nötig, bei der anfangs die Frage offen stand, ob sich diese vor oder hinter den Kuppelachsen befinden soll.

Da die D VIII auf den für die vorgesehenen Strecken vorrangig langsam bergauf und schnell bergab fahren sollte, wurde vom Konstrukteur Richard von Helmholtz eine Nachlaufachse empfohlen, um eine bessere Laufruhe zu gewährleisten. Diese wurde mit dem von ihm konstruierten Krauss-Helmholtz-Lenkgestell so mit der letzten Kuppelachse verbunden, dass die Auslenkung der Nachlaufachse auch die Kuppelachse um einige Millimeter in der entgegengesetzten Richtung verschob und so die Kurvenfahrt erleichterte.

Ab 1888 wurden in mehreren kleinen Bestellungen insgesamt 18 Maschinen für Bayern gebaut, von denen die letzten 1903 ausgeliefert wurden. Obwohl die Serienfertigung zu diesem Zeitpunkt schon zehn Jahre beendet war, bestellte die Augsburger Localbahn 1913 drei Maschinen der gleichen Bauart. Besonders bemerkenswert ist, dass diese sogar 1937 noch eine vierte Maschine des selben Typs nachbestellten. Zu diesem Zeitpunkt war Krauss schon mit Maffei fusioniert und die Konstruktion der D VIII war fast 50 Jahre alt.

Bei der Reichsbahn wurden 17 der 18 bayerischen Loks in die Baureihe 986 übernommen und bis zum Ende der dreißiger Jahre ausgemustert. Nur eine Maschine überlebte bis 1944 und eine weitere kam 1945 nach Österreich, wo sie bis 1959 eingesetzt wurde. Bei der Augsburger Localbahn wurden zwei der Loks 1956 an einen Chemiekonzern verkauft und die anderen beiden wurden im folgenden Jahr schließlich ausgemustert.

Eine Variante der D VIII war die D X, welche ihr sehr ähnelte, aber etwas leichter war. Sie wurde in den Jahren 1890 und 1893 in zwei Serien zu je sechs und drei Exemplaren gebaut und war bis 1931 als Baureihe 9877 im Einsatz. Bei einem Dienstgewicht von 42,7 Tonnen brachten sie es auf eine indizierte Leistung von 220 kW und ebenfalls auf 45 km/h.

VarianteErste SerieZweite Serie
Allgemein
Bauzeit1888-18931898-1903, 1913, 1937
HerstellerKrauss, Krauss-Maffei
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge29 ft 11 7/16 in31 ft 8 11/16 in
Radstand17 ft 4 11/16 in18 ft 0 9/16 in
Dienstmasse95,460 lbs104,719 lbs
Reibungsmasse80,028 lbs80,910 lbs
Achslast26,676 lbs27,558 lbs
Wasservorrat1,664 us gal
Brennstoff4,189 lbs (Kohle)
Kessel
Rostfläche17.2 sq ft
Verdampfungsheizfläche964.4 sq ft
Gesamtheizfläche964.4 sq ft
VarianteErste SerieZweite Serie
Triebwerk
Ø Treibräder39.6 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 15 3/8 x 16 in
Antrieb
AntriebDampf
Ind. Leistung422 hp (315 kW)
Opt. Geschwindigkeit19 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft14,071 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Tenderlok
Nebenbahn
Stand: 01/2022
Bayerische D XI
Deutsche Reichsbahn PtL 3/4 und Deutsche Reichsbahn Baureihe 984-5
Deutschland | 1895
147 Stück

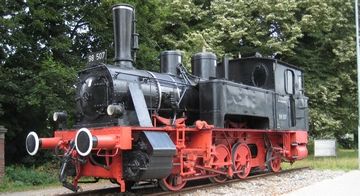

98 507 als Denkmal in Ingolstadt
98 507 als Denkmal in Ingolstadt
Wolfgang Rieger

Die D XI, auch bekannt unter ihrer späteren Bezeichnung PtL 3/4, war die meistgebaute der bayerischen Lokalbahnlokomotiven. Sie wurde gleichzeitig von Krauss und Maffei konstruiert und gebaut und über einen Zeitraum von 19 Jahren beschafft. Äußerlich ähnelten sie der schon seit einigen Jahren in Produktion befindlichen D VIII sehr stark, jedoch waren sie eher für Strecken im Flachland bestimmt und somit etwas leichter und auch schwächer. Dafür waren die Kohlevorräte größer, da sich das größere Gewicht auf der weit nach hinten verlegten Nachlaufachse im Flachland weniger negativ auf die Fahreigenschaften auswirkte als an Steigungen.

Auf Grund des langen Abstands der Nachlaufachse wurde diese von einem Krauss-Helmholtz-Lenkgestell angelenkt, wie es schon bei der D VIII zum Einsatz gekommen war. Auch bei der Bremsausrüstung war die Lok auf einem aktuellen Stand der Technik, und zwar kam trotz des veränderten Einsatzgebietes neben der Wurfhebelbremse und der modernen Westinghouse-Druckluftbremse auch eine Riggenbach-Gegendruckbremse zum Einsatz.

Neben der Staatsbahn kaufte auch die LAG acht Maschinen bei Krauss, welche später wiederum von der Staatsbahn aufgekauft wurden. Hinzu kamen drei Exemplare, die von der Lokalbahn Murnau–Kohlgrub–Oberammergau ebenfalls über die LAG zur Staatsbahnen kamen. Somit erreichte die Gesamtzahl der D XI bzw. PtL 3/4 bis 1914 147 Exemplare. Ein von ihnen abgeleitetes Baumuster war die pfälzische T 4II, die nur drei mal gebaut wurde und leicht veränderte Abmessungen hatte. Nach dem Krieg gelangten alle Maschinen zur Reichsbahn und wurden dort zur Baureihe 984-5. Etwa die Hälfte wurde zu Anfang der Dreißiger ausgemustert. Nach einigen Verlusten im Zweiten Weltkrieg übernahm die Bundesbahn noch 56 Stück, von denen die letzte bis 1960 im Einsatz stand.

Allgemein
Bauzeit1895-1914
HerstellerKrauss, Maffei
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge30 ft 4 9/16 in
Dienstmasse86,090 lbs
Reibungsmasse68,453 lbs
Achslast24,030 lbs
Wasservorrat1,136 us gal
Brennstoff3,307 lbs (Kohle)
Kessel
Rostfläche14.4 sq ft
Strahlungsheizfläche56.6 sq ft
Rohrheizfläche672.1 sq ft
Verdampfungsheizfläche728.7 sq ft
Gesamtheizfläche728.7 sq ft
Triebwerk
Ø Treibräder39.6 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 14 3/4 x 20 in
Antrieb
AntriebDampf
Ind. Leistung315 hp (235 kW)
Opt. Geschwindigkeit12 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft16,280 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Nebenbahn
Tenderlok
Stand: 01/2022
Furness Railway Klasse 94 „Improved Cleator Tanks”
Rush Klasse L4
Großbritannien | 1912
4 Stück

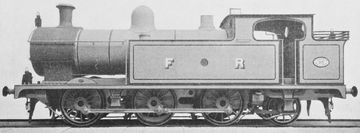

Bild der Lokomotive
Locomotive Magazine, August 1915

Einige Jahre nach den als „Cleator Tanks” bekannten Tenderloks entwickelte Pettigrew eine weitere Type, die nun wieder für den Transport von Eisenerz zu den Hochöfen an der Küste bei Workington vorgesehen war. Dafür erhielten sie Kuppelräder, die mit 1.410 mm sogar kleiner als die der Klasse 112 waren. Obwohl sie von der Furness Railway auf Grund der Nummer der zuerst gebauten Maschine als Klasse 94 bezeichnet wurden, sind sie heute auch als Klasse L4 bekannt.

Die ersten beiden Exemplare mit den Nummern 94 und 95 wurden 1912 fertiggestellt und hatten einen Rauchkammerüberhitzer. Da dieser offenbar nicht die in ihn gesetzten Erwartungen erfüllte, wurden die Nummern 92 und 93 von 1914 wieder ohne diesen Überhitzer gebaut. Den damit in der Rauchkammer frei gewordenen Platz nutzte man, um stattdessen den eigentlichen Langkessel zu verlängern und damit die Rohrheizfläche zu vergrößern.

Alle vier Stück waren noch im Einsatz, als die Furness Railway 1923 in der LMS aufging. Dabei waren die beiden ersten Exemplare immer noch unverändert, da der Ausbau der Überhitzer einen komplett neuen Kessel erfordert hätte. Die Ausmusterung der vier Exemplare fand zwischen 1929 und 1935 statt, wobei die Nummer 95 als erstes betroffen war und die 94 als letztes.

VarianteNr. 94 und 95Nr. 92 und 93
Allgemein
Bauzeit19121914
HerstellerKitson & Co.
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge30 ft 0 7/8 in35 ft 6 1/2 in
Radstand20 ft 8 in
Fester Radstand14 ft 5 in
Leermasse105,500 lbs
Dienstmasse127,455 lbs131,265 lbs
Reibungsmasse96,320 lbs
Achslast34,020 lbs
Wasservorrat1,381 us gal1,405 us gal
Brennstoff5,040 lbs (Kohle)
Kessel
Rostfläche20.5 sq ft
Strahlungsheizfläche107 sq ft
Rohrheizfläche1,139 sq ft
Verdampfungsheizfläche1,246 sq ft
Gesamtheizfläche1,246 sq ft
VarianteNr. 94 und 95Nr. 92 und 93
Triebwerk
Ø Treibräder55.5 in
Kesseldruck170 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung675 hp (503 kW)
Opt. Geschwindigkeit20 mph
Anfahrzugkraft21,933 lbf
Berechnete Werte
Dampflok
Güterzug
Tenderlok
William Frank Pettigrew
Stand: 06/2022
Furness Railway Klassen 112 und 98 „Cleator Tanks”
Rush Klassen L1, L2 und L3
Großbritannien | 1898
19 Stück

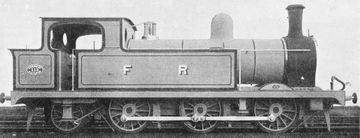

Bild der Lokomotive
Locomotive Magazine, Oktober 1898

William Frank Pettigrew, der 1896 den Posten als Chefingenieur bei der Furness angetreten hatte, sollte eine starke Lok für den Verkehr mit Erzzügen entwerfen. Die Lösung war eine dreifach gekuppelte Tenderlok mit Nachlaufachse, wie sie in Großbritannien als „Radial Tank” bekannt ist. Sie erhielt auch den Namen „Cleator Tank”, da sie vorrangig für die Cleator and Workington Junction Railway in West Cumberland gedacht war.

Der Kessel, die Zylinder und die Kuppelräder wurden so gut wie unverändert von der Standard-Güterzuglok der Klasse 7 verwendet. Dies waren Schlepptenderloks der Achsfolge C, die in den Werken von Bob Rush als Klasse D3 bekannt wurden. Die Cleator Tanks der ersten Serie wurden in nur drei Exemplaren bei Sharp, Stewart & Co. mit den Nummern 112 bis 114 gebaut und bekamen später von Rush die Bezeichnung L1.

1904 wurde eine verstärkte Variante vorgestellt, die als Klasse 98 geführt wurde. Das Einsatzgebiet umfasste nun nicht mehr Güterzüge, sondern Personenzüge auf Pendlerstrecken. Dafür hatten sie einen um vier Zoll vergrößerten Kuppelraddurchmesser, einen um zehn psi erhöhten Kesseldruck und vergrößerte Vorräte. Der größere Kohlebunker ist dabei im Vergleich mit den Vorgängern deutlich zu erkennen. Für den Betrieb auf einer Teilstrecke mit geringerer zulässiger Achslast wurden die Ausgleichsleitungen zwischen den Wassertanks mit einer besonderen Vorrichtung versehen, die nur den hinteren Tank füllt und somit die Last auf den Kuppelachsen verringerte.

Von der neuen Variante entstanden zunächst fünf bei Nasmyth, Wilson & Co. und fünf bei North British. 1907 folgte eine weitere Serie von sechs Stück, die von North British geliefert wurden. Zur besseren Gewichtsverteilung hatten sie kürzere Seitentanks, einen größeren Hecktank und kamen auf eine größere Masse. Bei Rush wurden die Maschinen der Bauart von 1904 als L2 bezeichnet, während die neueren als L3 bezeichnet wurden.

VarianteL1L2L3
Allgemein
Bauzeit189819041907
HerstellerSharp, Stewart & Co.Nasmyth, Wilson & Co., North BritishNorth British
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand20 ft 8 in
Fester Radstand14 ft 5 in
Dienstmasse123,200 lbs124,880 lbs131,040 lbs
Reibungsmasse99,680 lbs96,320 lbs
Achslast35,952 lbs33,823 lbs
Wasservorrat2,018 us gal2,450 us gal
Brennstoff3,584 lbs (Kohle)4,928 lbs (Kohle)
Kessel
Rostfläche20.5 sq ft
Strahlungsheizfläche105 sq ft
Rohrheizfläche1,029 sq ft1,033 sq ft1,029 sq ft
Verdampfungsheizfläche1,134 sq ft1,138 sq ft1,134 sq ft
Gesamtheizfläche1,134 sq ft1,138 sq ft1,134 sq ft
VarianteL1L2L3
Triebwerk
Ø Treibräder56 in60 in
Kesseldruck150 psi160 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung575 hp (429 kW)625 hp (466 kW)
Opt. Geschwindigkeit19 mph21 mph
Anfahrzugkraft19,180 lbf19,094 lbf
Berechnete Werte
Dampflok
Tenderlok
Güterzug
William Frank Pettigrew
Stand: 06/2022
Bild der Lokomotive
Locomotive Magazine, August 1904
Great Northern (IE) Klasse QGT
Irland | 1904
2 Stück

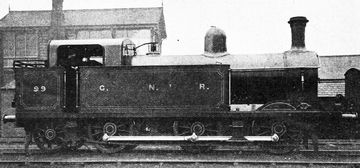

Bild der Lokomotive
Locomotive Magazine, Mai 1905

Für den Rangierdienst im Güterbahnhof von Belfast ließ Charles Clifford, Superintendent der irischen Great Northern, 1904 zwei Tenderloks der Achsfolge C1' bauen. Sie kamen von Robert Stephenson & Co. und bekamen die Nummern 98 und 99. Die Zylinder lagen innen und trieben die zweite Kuppelachse an. Letztlich blieb nur die 98 dauerhaft in Belfast, während die 99 später nach Dublin gebracht wurde. Sie erhielten 1932 bzw. 1935 jeweils einen neuen Kessel mit ÜberhitzerZu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1904
HerstellerRobert Stephenson & Co.
Achsfolge0-6-2T (Webb)
Spurweite5 ft 3 in (Irische Breitspur)
Maße und Gewichte
Radstand22 ft
Fester Radstand16 ft
Dienstmasse123,872 lbs
Reibungsmasse103,040 lbs
Achslast35,280 lbs
Wasservorrat1,501 us gal
Brennstoff4,480 lbs (Kohle)
Kessel
Rostfläche19.9 sq ft
Strahlungsheizfläche112.4 sq ft
Rohrheizfläche1,153.6 sq ft
Verdampfungsheizfläche1,266 sq ft
Gesamtheizfläche1,266 sq ft
Triebwerk
Ø Treibräder55 in
Kesseldruck140 psi
DampfdehnungEinfach
Zylinderzwei, 18 1/2 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung600 hp (447 kW)
Opt. Geschwindigkeit20 mph
Anfahrzugkraft19,253 lbf
Berechnete Werte
Dampflok
Tenderlok
Rangierlok
Stand: 01/2024
Great Northern (UK) Klasse N1
Großbritannien | 1906
56 Stück

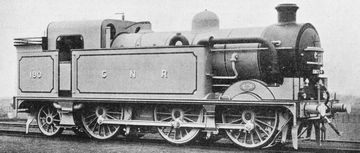

Nr. 190 im Auslieferungszustand
Nr. 190 im Auslieferungszustand
Locomotive Magazine, Mai 1907

Nach der L1 entwickelte Ivatt für die GNR eine weitere Tenderlok für den Einsatz auf den Stadtstrecken von London. Um besser für höhere Geschwindigkeiten geeignet zu sein, gab es nur noch drei gekuppelte Achsen mit 1.727 mm großen Rädern. Wie schon bei der L1, war auch bei der N1 das erste Exemplar zu schwer für die Metropolitan Lines. Bei den folgenden Exemplaren verringerte man die Achslast auf den Kuppelachsen dadurch, dass man mehr Gewicht auf die Nachlaufachse legte. Dies geschah, indem man diese weiter nach hinten schob und die vorderen Wasserkästen verkürzte und hinter dem Führerhaus mehr Wasser unterbrachte. So entstanden bis 1912 insgesamt 56 Stück, von denen alle bis auf sechs wieder mit einer Kondensationseinrichtung versehen waren. Letztere sechs kamen auf dem Gebiet namens West Riding of Yorkshire zum Einsatz.

Zunächst blieben die meisten N1 weiterhin in London im Einsatz. Im Ersten Weltkrieg wurden zwei Stück an das Kriegsministerium verkauft, von denen eine für den Bau eines Panzerzuges genutzt wurde. Bei elf Exemplaren wurden in der Folgezeit Überhitzer der Bauart Schmidt eingebaut. Ab 1920 ersetzten Gresleys N2 die N1 im Personenzugdienst. Die N1 blieben zwar weiterhin im Norden von London im Einsatz, aber überwiegend zum Transport leerer Personenwagen und für Güterzüge. Nachdem die Loks zur LNER gekommen waren, wurden die restlichen mit Überhitzern der Bauart Robinson versehen und auch die elf bereits umgebauten erneut umgerüstet. Nach und nach kamen mehr Loks nach Yorkshire, wo die Kondensationseinrichtungen ausgebaut wurden. Die meisten kamen noch zu den British Railways, die letzten wurden 1959 ausgemustert.

VarianteAuslieferungszustandUmbau Heißdampf
Allgemein
Bauzeit1906-1912
HerstellerDoncaster
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge36 ft 7 3/8 in
Radstand23 ft 9 in
Fester Radstand16 ft 3 in
Dienstmasse147,504 lbs
Reibungsmasse115,024 lbs
Achslast40,320 lbs
Wasservorrat1,922 us gal
Brennstoff8,960 lbs (Kohle)
Kessel
Rostfläche20.8 sq ft19 sq ft
Strahlungsheizfläche119.9 sq ft118 sq ft
Rohrheizfläche1,130.1 sq ft880 sq ft
Verdampfungsheizfläche1,250 sq ft998 sq ft
Überhitzerfläche207 sq ft
Gesamtheizfläche1,250 sq ft1,205 sq ft
VarianteAuslieferungszustandUmbau Heißdampf
Triebwerk
Ø Treibräder68 in
Kesseldruck170 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung800 hp (597 kW)875 hp (652 kW)
Opt. Geschwindigkeit28 mph31 mph
Anfahrzugkraft17,901 lbf
Berechnete Werte
Dampflok
Personenzug
Tenderlok
Kondensator
Henry Alfred Ivatt
Stand: 02/2022
Nr. 1560 nach den Anpassungen bei Gewichtsverteilung
Nr. 1560 nach den Anpassungen bei Gewichtsverteilung
Locomotive Magazine, März 1908
Risszeichnung
Risszeichnung
Locomotive Magazine, Mai 1907
Great Northern (UK) Klasse N2
London & North Eastern Klasse N2
Großbritannien | 1920
107 Stück

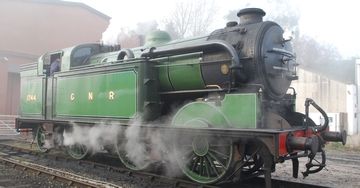

Die erhaltene Maschine mit der GNR-Nummer 1744 im Jahr 2012 in Bridgnorth
Die erhaltene Maschine mit der GNR-Nummer 1744 im Jahr 2012 in Bridgnorth
Hugh Llewelyn

Als Ersatz für die N1 von Ivatt entwickelte Nigel Gresley die N2, welche wieder eine Tenderlok mit der Achsfolge C1' und einem Kuppelraddurchmesser von 5 Fuß 8 Zoll war. Sie waren ab Werk Heißdampfloks und wog etwas mehr als die N1. Dadurch, dass die Ventile oben auf den innenliegenden Zylindern angebracht waren, musste der Kessel relativ hoch angebracht werden. Dies machte einen flachen Schornstein notwendig, um in das Lichtraumprofil der Metropolitan Line zu passen. Die ersten 60 Exemplare wurden 1920 und 1921 gebaut und im Norden von London eingesetzt, mit Kings Cross als Heimatbahnhof. Sie hatten immer genug zu tun, da im Norden immer neue Wohngebiete erschlossen wurden und diese über Kings Cross angebunden wurden. Typisches Wagenmaterial bestand aus den als „quad-art” bezeichneten vierteiligen Personenwagen, die über Jakobs-Drehgestelle verbunden waren und von denen meist eine oder zwei Garnituren gezogen wurden.

Nach der Gruppierung der britischen Bahnverwaltungen ließ die LNER zwischen 1925 und 1929 weitere 47 Exemplare bauen. Diese bestanden aus unterschiedlichen Ausführungen, die zum Teil über keine Kondensationseinrichtungen verfügten und unterschiedliche Bremssysteme hatten. Diese wurden in Schottland bei den Vorortbahnen von Edinburgh, Glasgow und Dundee eingesetzt. Auf kurvigen Strecken mussten zum Teil Geschwindigkeitsbegrenzungen eingeführt werden, weil die Maschinen einen hohen Schwerpunkt hatten. Über die Zeit gab es mehrere Umbauten, bei denen verschiedene Formen von Überhitzern eingebaut wurden. Alle gebauten Exemplare waren noch im Einsatz, als 1948 die British Railways gegründet wurden. Nach und nach übernahmen Dieseltriebwagen die Aufgaben der N2, so dass sie zwischen 1955 und 1962 nach und nach verschwanden. Ein Exemplar ist heute noch vorhanden und Einsatzbereit, sie trägt seit 2009 die apfelgrüne Lackierung der GNR.

Allgemein
Bauzeit1920-1929
HerstellerDoncaster, Beyer, Peacock & Co., Yorkshire Engine Co., Hawthorn, Leslie & Co.
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge37 ft 10 3/4 in
Radstand23 ft 9 in
Fester Radstand16 ft 3 in
Dienstmasse157,472 lbs
Reibungsmasse124,881 lbs
Achslast42,560 lbs
Wasservorrat2,402 us gal
Brennstoff8,960 lbs (Kohle)
Kessel
Rostfläche19 sq ft
Strahlungsheizfläche118 sq ft
Rohrheizfläche880 sq ft
Verdampfungsheizfläche998 sq ft
Überhitzerfläche207 sq ft
Gesamtheizfläche1,205 sq ft
Triebwerk
Ø Treibräder68 in
Kesseldruck170 psi
DampfdehnungEinfach
Zylinderzwei, 19 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung850 hp (634 kW)
Opt. Geschwindigkeit27 mph
Anfahrzugkraft19,945 lbf
Berechnete Werte
Dampflok
Personenzug
Tenderlok
Kondensator
Herbert Nigel Gresley
Stand: 02/2022
Bild der Lokomotive
Locomotive Magazine, Januar 1921
Risszeichnung mit Maßen
Risszeichnung mit Maßen
Locomotive Magazine, Januar 1921
Lokalbahn Aktien-Gesellschaft Nr. 50 bis 76
Deutsche Reichsbahn Baureihen 9815 und 9876
Deutschland | 1897
16 Stück
Allgemein
Bauzeit1897-1901
HerstellerKrauss
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge31 ft 9 9/16 in
Radstand16 ft 10 3/4 in
Dienstmasse88,626 lbs
Reibungsmasse73,855 lbs
Achslast24,912 lbs
Wasservorrat1,057 us gal
Brennstoff4,409 lbs (Kohle)
Kessel
Rostfläche14.4 sq ft
Verdampfungsheizfläche725.5 sq ft
Gesamtheizfläche725.5 sq ft
Triebwerk
Ø Treibräder39.2 in
Kesseldruck203 psi
DampfdehnungVerbund
Zylinderzwei, HD: 14 3/4 x 20 in
und ND: 24 7/16 x 20 in
Antrieb
AntriebDampf
Ind. Leistung296 hp (221 kW)
Opt. Geschwindigkeit13 mph
Max. Geschwindigkeit31 mph
Anfahrzugkraft14,052 lbf
mit Anfahrschaltung16,862 lbf
Berechnete Werte
Dampflok
Güterzug
Personenzug
Nebenbahn
Tenderlok
Preußische T 9 (Langenschwalbach)
Polnische Staatsbahnen TKi1
Deutschland | 1892
19 Stück

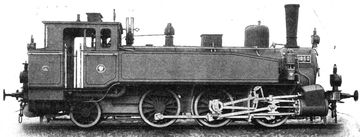

Bild der Lokomotive
Lokomotiv-Archiv Preußen Band 3

Die Aartalbahn zwischen Wiesbaden und Langenschwalbach hatte eine Steigung von 33,3 Promille, was für die dort eingesetzten C-Tenderlokomotiven des Typs T 3 ein Problem darstellte. Sie konnten mit fünf zweiachsigen Personenwagen nur 16 km/h erreichen. Deshalb wurden neue Lokomotiven bestellt, die auf der gleichen Steigung mit sieben Wagen eine Geschwindigkeit von 20 km/h erreichen konnten.

Die neuen Lokomotiven hatten die Achsfolge C1' und 19 wurden zwischen 1892 und 1895 in Esslingen und bei der BMAG gebaut. Nach dem Ersten Weltkrieg kamen zwei davon zur polnischen PKP und wurden als TKi1 bezeichnet. In Deutschland waren nur noch drei Exemplare vorhanden, als der Umzeichnungsplan von 1923 erstellt wurde. Sie sollten als Baureihe 901 bezeichnet werden, wurden aber 1925 ausgemustert, als die neuen Nummern angeschrieben werden sollten. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Allgemein
Bauzeit1892-1895
HerstellerEsslingen, BMAG
Achsfolge0-6-2T (Webb)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge34 ft 0 11/16 in
Radstand17 ft 0 3/4 in
Fester Radstand9 ft 5 in
Dienstmasse118,609 lbs
Reibungsmasse96,562 lbs
Achslast30,644 lbs
Wasservorrat1,268 us gal
Brennstoff4,409 lbs (Kohle)
Kessel
Rostfläche18.6 sq ft
Verdampfungsheizfläche1,453.1 sq ft
Gesamtheizfläche1,453.1 sq ft
Triebwerk
Ø Treibräder49.2 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 17 11/16 x 24 13/16 in
Antrieb
AntriebDampf
Geschätzte Leistung536 hp (400 kW)
Opt. Geschwindigkeit15 mph
Max. Geschwindigkeit31 mph
Anfahrzugkraft23,398 lbf
Berechnete Werte
Dampflok
Personenzug
Tenderlok
Stand: 10/2024
Showing 1 to 10 of 12
Search
loadding loading...

We use cookies to save the following settings:

  • selected navigation structure
  • selected language
  • preferred units
  • spelling of railway company names

If you refuse the use of cookies, the settings will only be retained for the current session and will be reset to the default values the next time you visit the site.

Display of units

Here you can set the desired unit system for the technical data.

  • Metric: Lengths in meters, weights in tonnes, and volumes in cubic meters
  • Imperial (UK): Lengths in feet/inches, weights in long tons and volumes in imperial gallons
  • Imperial (US): Lengths in feet/inches, weights in pounds, and volumes in US gallons
  • Individual: Depends on the country of origin of each locomotive
Operator names

Here you can set the display of railway company names.

  • Short: Abbreviation or short form of the name
  • Standard: commonly used name, partially translated to English
  • Complete: full name in local language
