Paris-Orléans Nr. 4201 bis 4370
Französische Staatsbahn 230 G 201 bis 264 und 312 bis 370, 230 K 401 bis 451
zurück
Frankreich | 1915
170 Stück
SNCF 230 G 353 im Juni 2014 auf der Ausstellung des „Instituts der arabischen Welt” in Paris
SNCF 230 G 353 im Juni 2014 auf der Ausstellung des „Instituts der arabischen Welt” in Paris
Yann Caradec

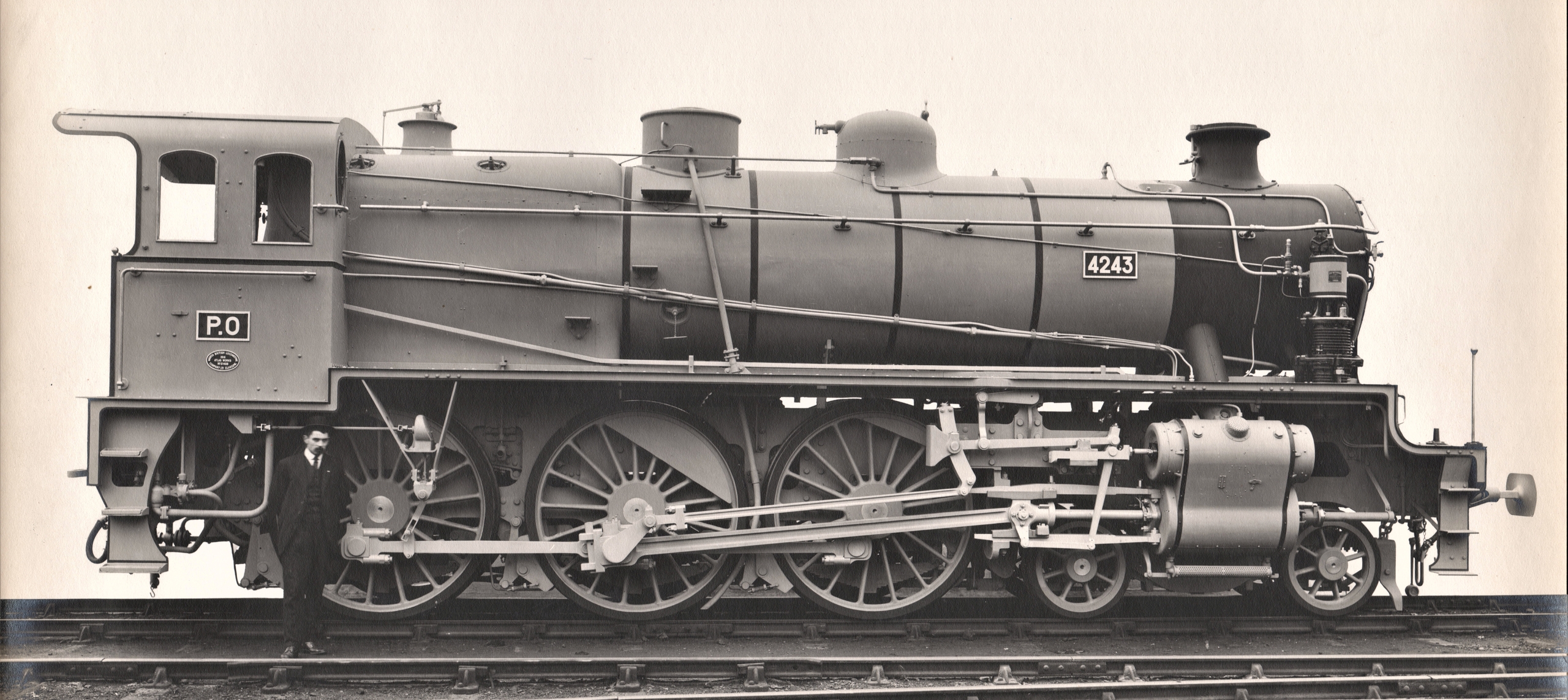

Die Ten-wheeler mit den Nummern 4201 bis 4370 wurden ab 1915 für die Paris-Orléans für den Dienst vor Schnell-, Personen- und Güterzügen gebaut. Während des Ersten Weltkriegs wurden die Loks teilweise von North British in Schottland gebaut und bis 1922 entstanden insgesamt 170 Stück. Sie teilten sich den Kessel und die Zylinder mit anderen Ten-wheelern und mit den 1'D1'-Tenderloks der Serie 5301.

In den Jahren 1924 und 1925 wurden 21 Stück nach Marokko verkauft. Ab 1929 erhielten die verbliebenen nach Versuchen von André Chapelon Windleitbleche. Als 1938 die SNCF gegründet wurde, erhielten die Loks, die direkt von der PO kamen die Bezeichnung 230 G und die, die zwischenzeitlich an die État gegangen waren, die Bezeichnung 230 K. 1947 und 1948 hatten 14 Loks, die in waldreichen Gebieten eingesetzt wurden, eine Ölfeuerung bekommen. Sie wurden bis 1970 ausgemustert und heute sind noch die 230 G 352 und 353 erhalten. Die 353 war bereits seit den Siebzigern in vielen Filmen zu sehen.

Allgemein
Bauzeit1915-1922
HerstellerBâtignolles-Châtillon, SACM, North British
Achsfolge4-6-0 (Ten-wheeler)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge54 ft 10 3/4 in
Länge Lok37 ft 6 3/8 in
Radstand25 ft 3 1/8 in
Fester Radstand12 ft 9 9/16 in
Dienstmasse149,473 lbs
Reibungsmasse107,145 lbs
Gesamtmasse237,438 lbs
Achslast35,715 lbs
Wasservorrat4,491 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche29.4 sq ft
Strahlungsheizfläche155 sq ft
Rohrheizfläche1,430.5 sq ft
Verdampfungsheizfläche1,585.5 sq ft
Überhitzerfläche399.1 sq ft
Gesamtheizfläche1,984.6 sq ft
Triebwerk
Ø Treibräder68.9 in
Kesseldruck188 psi
DampfdehnungEinfach
Zylinderzwei, 19 11/16 x 25 9/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,207 hp (900 kW)
Opt. Geschwindigkeit33 mph
Max. Geschwindigkeit62 mph
Anfahrzugkraft23,061 lbf
Berechnete Werte
Dampflok
Personenzug
Stand: 11/2023
