Chicago, Burlington & Quincy (Burlington Route) Klasse G-5a
USA | 1920
15 Stück
Bild der Lokomotive

Die Burlington Route hatte im Ersten Weltkrieg zehn Exemplare der USRA 0-6-0 mit den Nummern 500 bis 509 angeschafft und diese als Klasse G-5 bezeichnet. Sie kamen im leichten Rangierdienst zum Einsatz, wo nach Kriegsende weiterer Bedarf nach 15 Exemplaren bestand. Diese wurden G-5a genannt und bekamen die Nummern 510 bis 524. Da man nun nicht mehr an die Standardvorgaben der USRA gebunden war, ließ man einige Anpassungen vornehmen, um die Loks besser an die eigenen Loks anzupassen. Dabei bekamen sie andere Tender und Scheinwerfer.

Allgemein
Bauzeit1920
HerstellerBaldwin
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
BrennstoffKohle
Kessel
Triebwerk
Ø Treibräder51 in
Kesseldruck190 psi
DampfdehnungEinfach
Zylinderzwei, 21 x 28 in
Antrieb
AntriebDampf
Anfahrzugkraft39,102 lbf
Berechnete Werte
Dampflok
Rangierlok
Stand: 10/2022
Chicago, Burlington & Quincy (Burlington Route) Klasse O-5
USA | 1930
34 Stück
O-5a Nr. 5629 im April 1941 mit einem Güterzug in Chicago
O-5a Nr. 5629 im April 1941 mit einem Güterzug in Chicago
Burlington Route / Sammlung Taylor Rush

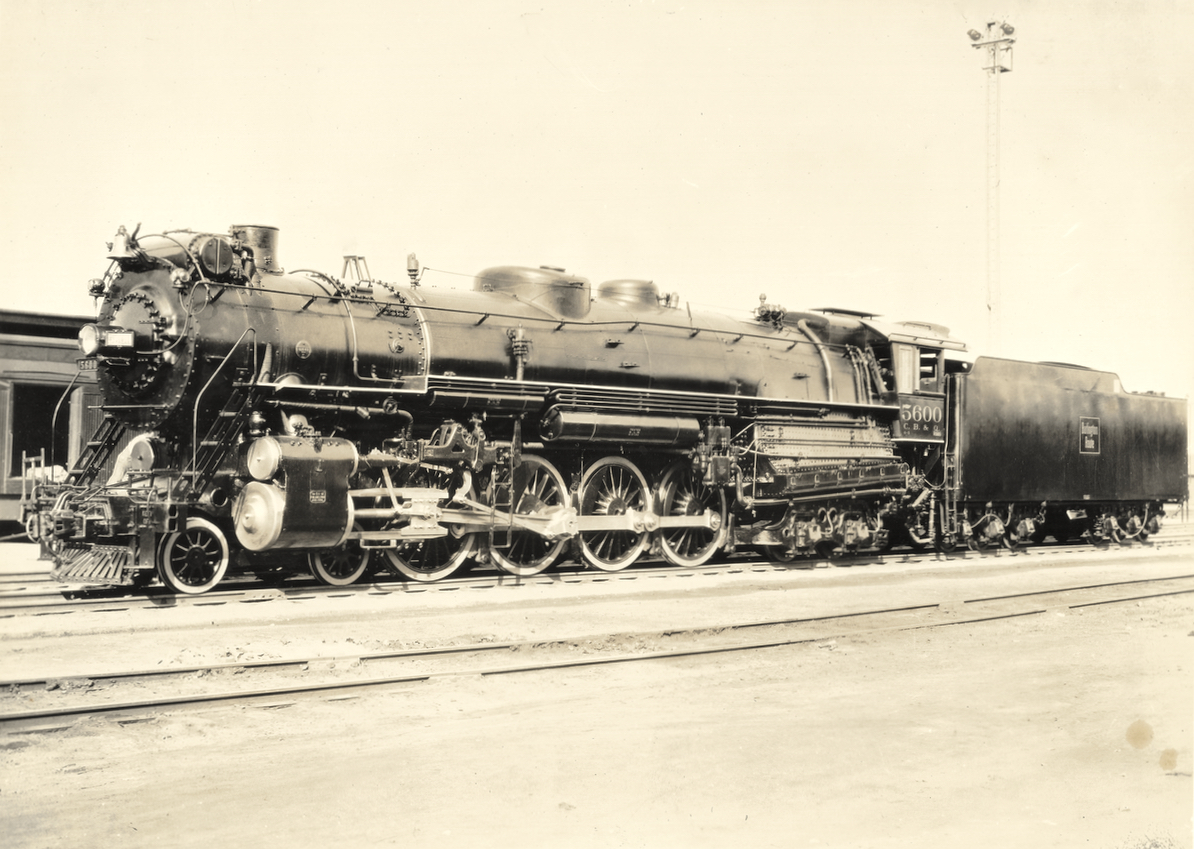

1930 erhielt die Burlington Route acht Northern-Loks von Baldwin, die sie als Klasse O-5 bezeichnete. Während die ersten sechs für die Verbrennung von Braunkohle ausgelegt waren, wurden bei den letzten beiden Lokomotiven Änderungen an der Feuerbüchse vorgenommen, um Steinkohle zu verbrennen. Eine der Lokomotiven erhielt einen speziellen Aschekasten zur Montage eines Boosters am nachlaufenden Drehgestell. Sie hatten nur an den Tragachsen Timken-Rollenlager. Es kam vor, dass eine einzige O-5 82 Postwagen beförderte.

Zwischen 1936 und 1940 wurden in den eigenen Werkstätten in West Burlington 26 weitere gebaut. Diese hatten Rollenlager an allen Achsen der Lokomotive und des Tenders sowie weitere Verbesserungen. Sie wurden nun als Klasse O-5a bezeichnet, ebenso wie einige der Lokomotiven von 1930, die auf denselben Standard umgebaut wurden. Die letzte Serie, die Boxpok-Kuppelräder erhielt, wurde als O-5b bezeichnet.

Später wurden insgesamt sechs O-5a und O-5b zu ölgefeuerten Loks umgebaut. Hier fand eine Umbenennung statt, so dass alle ölgefeuerten zu O-5b und sogar die kohlebefeuerten O-5b zu O-5a wurden. Heute sind noch vier O-5 vorhanden, von denen keine mehr betriebsfähig ist.

VarianteO-5O-5a
Allgemein
Bauzeit19301936-1940
HerstellerBaldwinWest Burlington
Achsfolge4-8-4 (Northern)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand45 ft 6 in
Fester Radstand19 ft 3 in
Gesamtradstand90 ft 8 in
Dienstmasse454,600 lbs474,620 lbs
Reibungsmasse272,000 lbs279,030 lbs
Gesamtmasse791,600 lbs833,620 lbs
Achslast69,340 lbs71,100 lbs
Wasservorrat18,000 us gal
Brennstoff48,000 lbs (Kohle)54,000 lbs (Kohle)
Kessel
Rostfläche106.5 sq ft
Strahlungsheizfläche439 sq ft433 sq ft
Rohrheizfläche4,878 sq ft4,804 sq ft
Verdampfungsheizfläche5,317 sq ft5,237 sq ft
Überhitzerfläche2,403 sq ft
Gesamtheizfläche7,720 sq ft7,640 sq ft
VarianteO-5O-5a
Triebwerk
Ø Treibräder74 in
Kesseldruck250 psi
DampfdehnungEinfach
Zylinderzwei, 28 x 30 in
Antrieb
AntriebDampf
Geschätzte Leistung5,100 hp (3,803 kW)5,200 hp (3,878 kW)
Opt. Geschwindigkeit48 mph49 mph
Anfahrzugkraft67,541 lbf
Berechnete Werte
Dampflok
Güterzug
Personenzug
Stand: 05/2024
