E-Loks der Deutschen Länderbahnen
zurück
Die fünf bayerischen EP 1 waren die ersten E-Loks, die planmäßig im heutigen System mit 15.000 Volt eingesetzt wurden
Die fünf bayerischen EP 1 waren die ersten E-Loks, die planmäßig im heutigen System mit 15.000 Volt eingesetzt wurden

Der elektrische Schienenverkehr begann in Deutschland bereits in den 1890er Jahren in Form von Straßenbahnen, die entweder neu gebaut oder elektrifiziert worden waren. Sie wurden mit Gleichstrom mit einer Spannung von weniger als 1.000 Volt betrieben. Die erste elektrifizierte deutsche Vollbahn war die Ammergaubahn in Bayern, die für den Drehstrombetrieb gebaut wurde und im Jahr 1900 eröffnet wurde. Auf Grund technischer Probleme erfolgte der Betrieb zunächst mit Dampf und erst mit dem Aufkauf der Strecke durch die LAG wurde sie auf Einphasenwechselstrom umgestellt. Ab 1. Januar 1905 kamen hier Triebwagen zum Einsatz und wenige Monate später wurde die erste zweiachsige E-Lok einsetzt. Hier kam bis in die Fünfziger ein System mit 5.000 Volt und 16 Hertz zum Einsatz. In Preußen wurde 1908 der elektrische Betrieb mit 6.300 Volt und 25 Hertz erprobt.

Kurze Zeit darauf setzte sich das bis heute im deutschsprachigen und skandinavischen Raum verwendete System mit 15.000 Volt und 16⅔ Hertz durch. Die Frequenz beträgt genau ein Drittel der normalen Frequenz im öffentlichen Stromnetz und eignete sich beim damaligen Stand der Technik besser als die vollen 50 Hertz. Ab 1910 erfolgte in mehreren deutschen Staaten zunächst ein Probebetrieb auf einzelnen Strecken, der die Basis für die Ausweitung der elektrifizierten Netze und die Beschaffung neuer Typen elektrischer Triebfahrzeuge bildete.

In Preußen startete ein großangelegter Probebetrieb auf der Strecke Dessau-Bitterfeld mit drei Schnellzug- und sechs Güterzugloks, die jeweils eine unterschiedliche elektrische Ausrüstung hatten. Im gleichen Jahr setzte die Badische Staatsbahn auf der Wiesentalbahn und Wehratalbahn eine Elektrolok ein, die später durch elf weitere verstärkt wurde. In Bayern und dem angrenzenden Tirol wurden die ersten fünf Personenzug-Elektroloks ab 1912 auf der Mittenwaldbahn zwischen Garmisch-Partenkirchen und Innsbruck einsetzt. Die Strecke gilt als erste Strecke mit der heute noch eingesetzten Spannung von 15.000 Volt. Bei der Sächsischen Staatsbahn blieb es bei der fünf Kilometer langen und mit Gleichstrom betriebenen Schmalspurbahn Klingenthal–Sachsenberg-Georgenthal.

In dieser Zeit lag einer der Schwerpunkte in der Entwicklung bei der Auswahl der optimalen Kraftübertragung. Anfangs kamen bei den meisten E-Loks ein oder zwei große Elektromotoren bzw. Doppelmotoren zum Einsatz, die ihre Kraft über Vorgelege oder Treib- und Kuppelstangen auf die Achsen übertrugen. Dies ermöglichte eine begrenzte Abfederung der Motoren und war zu dieser Zeit technisch gut realisierbar. Der Einzelachsantrieb mit Tatzlagermotoren, der in anderen Ländern verbreitet war, kam in Deutschland nur bei wenigen langsamen Güterzugloks zum Einsatz. Auch Hohlwellenantriebe, die in den USA ab 1912 von Westinghouse in Serie gebaut wurden, konnten sich in Deutschland zunächst nicht durchsetzen.

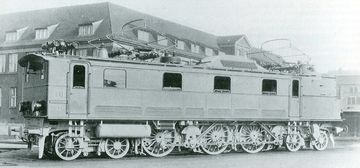

Bei E-Loks für Personen- und Schnellzüge setzte sich eine Bauform mit drei oder vier im Rahmen gelagerten angetriebenen Achsen und Laufachsen an den Enden durch. Die Kraft kam meist vom einem großen Motor, der einen Ständerdurchmesser von bis zu 3,60 Metern erreichte. Der Stangenantrieb konnte bis zu Geschwindigkeiten von 120 km/h genutzt werden. Bei der preußischen ES 51 bis 57, der späteren E 06, konnte so 1924 eine Stundenleistung von 2.780 kW erreicht werden. Andere Antriebsformen wie der in der Schweiz beliebte Buchli-Antrieb kamen in Deutschland nur bei wenigen Elektroloks zum Einsatz. Die Beheizung von Personenzügen erfolgte mangels elektrisch beheizter Wagen in der Regel durch öl- oder kohlegefeuerter Dampfkessel.

Für Güterzüge entstanden Loks, bei denen man auch auf Laufachsen verzichten und das gesamte Gewicht zur Traktion nutzen konnte. Eine Bauform nutzte Drehgestelle, wobei jeweils alle Achsen eines Drehgestells von einem Motor angetrieben wurden. Diese konnten in niedrigen Vorbauten angeordnet werden und trieben eine Vorgelegewelle zwischen den Achsen an, von der aus die Kraftübertragung über Kuppelstangen erfolgte. In Preußen entstanden schwere sechsachsige Güterzugloks, die aus zwei oder drei Sektionen bestanden und ebenfalls einen Stangenantrieb hatten.

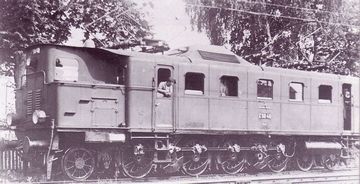

Preußische EP 216 in Fellhammer auf der ab 1911 elektrifizierten schlesischen Zackenbahn
Preußische EP 216 in Fellhammer auf der ab 1911 elektrifizierten schlesischen Zackenbahn
www.zackenbahn.de / Sammlung Rampp
Schnittzeichnung der preußischen EP 235 mit 3.600 mm großem Elektromotor
Schnittzeichnung der preußischen EP 235 mit 3.600 mm großem Elektromotor
Bayerische EG 1 (EG 4x1/1)
Deutsche Reichsbahn E 730
Deutschland | 1914
2 Stück
Nr. 20202 auf einem Werksfoto von Bergmann
Nr. 20202 auf einem Werksfoto von Bergmann
Eisenbahn-Journal, Jahrgang 1999
Allgemein
Bauzeit1914
HerstellerMechanik: Krauss, Elektrik: Bergmann
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge36 ft 0 11/16 in
Radstand22 ft 11 9/16 in
Dienstmasse123,459 lbs
Reibungsmasse123,459 lbs
Achslast30,865 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung1,059 hp (790 kW)
Dauerleistung751 hp (560 kW)
Max. Geschwindigkeit31 mph
Anfahrzugkraft20,458 lbf
Berechnete Werte
E-Lok
Güterzug
Bayerische EG 4
Deutsche Reichsbahn E 79
Deutschland | 1923
2 Stück
E 79 02 im Jahr 1927
E 79 02 im Jahr 1927
Reichsverkehrsministerium/Filmstelle

Die Baureihe E 79 umfasste nur zwei Lokomotiven, die von der Reichsbahn-Gruppenverwaltung Bayern 1923 zur Bewältigung der gestiegenen Güterzuggewichte auf der Strecke Freilassing-Berchtesgaden bestellt wurden. Auf Grund technischer Probleme bei der Entwicklung und Fertigung wurden sie erst 1927 ausgeliefert und erhielten statt der bayerischen Bezeichnung EG 4 gleich die neue Reichsbahnbezeichnung. Der wagenbauliche Teil stammte von Maffei aus München und die elektrische Ausrüstung wurde von der Pöge Elektrizitäts AG in Chemnitz entwickelt.

Um die bis zu 40 Promille steilen Steigungen meistern zu können, sah der Entwurf schwere Maschinen mit der Achsfolge 1'C1' vor. Da jedoch die nötige elektrische Ausrüstung deutlich schwerer ausfiel aus ursprünglich gedacht, änderte man den Entwurf zur Achsfolge 2'D1' ab. Trotz der beiden zusätzlichen Achsen erreichte die Achslast annähernd 20 Tonnen. Das Drehgestell wurde per Krauss-Lotter-Gestell mit der ersten Kuppelachse verbunden und die Nachlaufachse führte man in einem Bisselgestell. Der Antrieb erfolgte über zwei schnellaufende Elektromotoren, deren Drehzahl von einem gemeinsamen Vorgelege reduziert wurde. Dieses übertrug die Leistung wiederum auf zwei Blindwellen, welche schließlich über Kuppelstangen die vier Achsen mit 1.250 mm großen Rädern antrieben.

Außer vor Güterzügen wurden die beiden Loks auch vor Personenzügen eingesetzt, wobei die im Vergleich zu anderen modernen Elektroloks geringe Leistung auffiel. Da sie aber trotzdem über eine Reibungsmasse von fast 80 Tonnen verfügten, kamen sie zunehmend als Schubloks auf der steilen und kurvenreichen Strecke zum Einsatz. In den weiteren Jahren konnten die beiden Maschinen im Betrieb nicht so Recht überzeugen. Bei der Beschaffung von Ersatzteilen kam neben der geringen Stückzahl noch erschwerend hinzu, dass Pöge nicht zu den typischen Unternehmen gehörte, die Baugruppen für Lokomotiven der Reichsbahn lieferten. Zudem fiel vor allem eine der beiden Maschinen mit übermäßig häufigen Defekten auf. Nach der Auslieferung der erheblich leichteren und trotzdem leistungsfähigeren E 44 konnte man auf die beiden E 79 verzichten und musterte sie schon 1941 bzw. 1942 aus.

Allgemein
Bauzeit1923
HerstellerMechanik: Maffei, Elektrik: Pöge
Achsfolge2-D-1
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge50 ft 0 9/16 in
Radstand36 ft 7 in
Dienstmasse261,688 lbs
Reibungsmasse171,079 lbs
Achslast43,651 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung1,985 hp (1,480 kW)
Dauerleistung1,582 hp (1,180 kW)
Max. Geschwindigkeit40 mph
Anfahrzugkraft44,063 lbf
Berechnete Werte
E-Lok
Güterzug
Stand: 02/2022
Bayerische EP 1
Deutsche Reichsbahn E 620
Deutschland | 1912
5 Stück

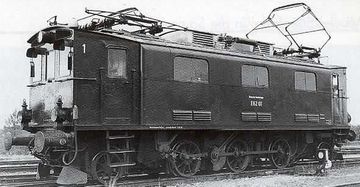

E 62 01, die ehemalige EP 1 20001 und spätere E 62 001
E 62 01, die ehemalige EP 1 20001 und spätere E 62 001

Die EP 1, auch EP 3/5 genannt, waren die ersten Elektroloks der Bayerischen Staatsbahn für den heute noch gebräuchlichen Einphasen-Wechselstrom von 15 kV und 16 2/3 Hz. 1912 wurden fünf Exemplare für die ersten Strecken mit diesem Stromsystem gebaut. Die erste dieser Strecken war die 56 km lange Mittenwaldbahn zwischen Garmisch und Scharnitz, auf der bereits vier Monate nach der Eröffnung der elektrische Verkehr aufgenommen wurde. Im folgenden Jahr kam die Außerfernbahn von Garmisch nach Reutte in Tirol dazu, welche 94 km lang ist. Beide Strecken weisen mit einer maximalen Neigung von etwa 38 Promille außerordentlich steile Steigungen auf.

Maffei hatte 1910 in Zusammenarbeit mit SSW die badische A1 hergestellt. Auf Basis von dieser entwickelte man die EP 3/5 mit der Achsfolge 1'C1'. Zum Antrieb kam ein sehr großer Reihenschlussmotor zum Einsatz, der auf dem Lokomotivrahmen stand und 28 Pole hatte. Auf Grund seiner niedrigen Drehzahl konnte er die Treibachsen über eine Schrägstange, Blindwelle und Kuppelstange direkt antreiben. Die Leistung kam über einen Drehtransformator. Eine Besonderheit war die elektrische Zugheizung, da auch spätere Elektroloks noch einen Dampfheizkessel hatten.

Die Loks wurden 1925 von der Reichsbahn übernommen und als E 62 01 bis E 62 05 eingeordnet. Da sie sich mit ihrer geringen Geschwindigkeit gut für die steilen Nebenstrecken eigneten, blieben sie weiter im Einsatz. Nach dem Krieg übernahm die Bundesbahn die drei verbliebenen Exemplare. Die E 62 001 wurde 1955 als letzte ausgemustert und kam später zum Verkehrsmuseum Nürnberg. Seit einem verheerenden Brand im Lokschuppen ist jedoch nur noch ihre Antriebseinheit vorhanden, da der Aufbau aus Holz komplett verbrannte.

Allgemein
Bauzeit1912
HerstellerMechanik: Maffei, Elektrik: SSW
Achsfolge1-C-1
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge40 ft 8 3/16 in
Radstand29 ft 6 5/16 in
Fester Radstand13 ft 1 1/2 in
Dienstmasse159,835 lbs
Reibungsmasse102,515 lbs
Achslast34,172 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung952 hp (710 kW)
Dauerleistung590 hp (440 kW)
Max. Geschwindigkeit28 mph
Anfahrzugkraft29,450 lbf
Berechnete Werte
E-Lok
Personenzug
Stangenantrieb
Stand: 02/2022
Bayerische EP 2
Deutsche Reichsbahn E 32 und Deutsche Bundesbahn Baureihe 132
Deutschland | 1924
29 Stück

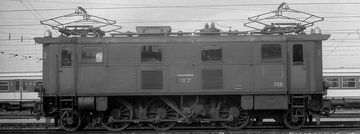

E 32 27 mit alter Nummer im Oktober 1971 in München
E 32 27 mit alter Nummer im Oktober 1971 in München
Karl-Friedrich Seitz

Diese leichten Personenzugloks wurden im Jahr 1922 noch als EP 2 von der Gruppenverwaltung Bayern bestellt. Da die Beschaffung im Zeitraum von 1924 bis 1926 erfolgte, trugen sie nur für kurze Zeit die bayerische Bezeichnung und waren in der Folge nur noch als E 32 bekannt. Im Gegensatz zu anderen Elektroloks aus der Zwanzigern blieben einige der Maschinen sehr lange im Einsatz, so dass die letzten, nun als Baureihe 132 bezeichneten Exemplare erst 1972 ausgemustert wurden.

Auffällig an den E 32 war der kurze und kastenförmige Aufbau, der wie bei vielen bayerischen Maschinen abgeschrägte Ecken hatte und für eine Außenlänge von nur etwa 13 Meter sorgte. Ebenfalls typisch für Personenzugloks aus Bayern waren die Übergänge an den Stirnseiten, die später zur Vereinfachung der Wartung entfernt wurden. Zwei zwölfpolige Wechselstrom-Reihenschlussmotoren saßen auf dem Rahmen und waren mit einem gemeinsamen Vorgelege verbunden. Gemäß dem damaligen Stand der Technik erfolgte die Kraftübertragung weiter über Schrägstangen und eine Blindwelle auf die drei gekuppelten Achsen. Die Kurvengängigkeit wurde dadurch verbessert, dass eine der Laufachsen über ein Krauss-Helmholtz-Gestell mit einer Kuppelachse verbunden war.

Zu den 19 Bestellungen der Gruppenverwaltung Bayern kamen zehn weitere durch die Reichsbahn, so dass schließlich 29 Exemplare entstanden. Mit einer maximalen Achslast von weniger als 19 Tonnen konnten die E 32 auf allen elektrifizierten Strecken in Oberbayern zum Einsatz kommen. Auf Grund der guten Laufeigenschaften wurde 1936 bei acht Maschinen die Übersetzung des Vorgeleges so verändert, dass diese 90 statt 75 km/h laufen konnten. Diese wurden nun als E 321 bezeichnet. Zu Kriegsende waren insgesamt fünf Maschinen verlorengegangen und alle restlichen weiterhin in Oberbayern im Einsatz, so dass diese 24 Stück alle von der Bundesbahn übernommen wurden. Bis auf zwei waren bei der Umzeichnung von 1968 alle anderen noch vorhanden. Die letzten acht wurden am 1. August 1972 ausgemustert. Heute ist die 132 027 noch erhalten, sie trägt wieder die alte Nummer E 32 27.

VarianteAuslieferungszustanderhöhte Geschwindigkeit
Allgemein
Bauzeit1924-1926
HerstellerMechanik: Maffei, Elektrik: BBC
Achsfolge1-C-1
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge42 ft 8 3/16 in
Radstand29 ft 4 3/8 in
Dienstmasse186,952 lbs
Reibungsmasse123,018 lbs
Achslast41,447 lbs
Kessel
VarianteAuslieferungszustanderhöhte Geschwindigkeit
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung1,569 hp (1,170 kW)
Dauerleistung1,354 hp (1,010 kW)
Max. Geschwindigkeit47 mph56 mph
Anfahrzugkraft24,055 lbf20,008 lbf
Berechnete Werte
E-Lok
Personenzug
Stangenantrieb
Stand: 02/2022
Bayerische EP 3
Deutsche Reichsbahn E 36
Deutschland | 1914
4 Stück

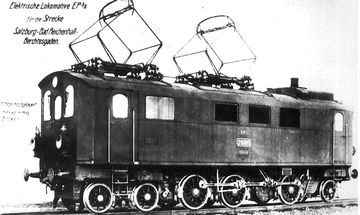

Werksfoto von SSW
Werksfoto von SSW
Angerer/Birkner: „120 Jahre Bahngeschichten Berchtesgaden”

Für die 1914 elektrifizierte Strecke von Salzburg über Freilassing nach Berchtesgaden ließ man acht Personenzuglokomotiven bauen, von denen jeweils vier die elektrische Ausstattung von SSW und MSW erhielten. Erstere wurden als EP 3 bezeichnet, die anderen als EP 4. Da beide Varianten die Achsfolge 1'C2' hatten, waren sie auch als EP 3/6 bekannt, weil jeweils drei von sechs Achsen angetrieben waren.

Konstruktiv wiesen die Maschinen einen ähnlichen Aufbau auf, wie er zu dieser Zeit bei vielen Personenzug-Elektrolokomotiven anzutreffen war. Die asymmetrische Anordnung des Fahrwerkes und der Aggregate lag darin begründet, dass die Beheizung des Zuges über einen Heizkessel erfolgte, der über der einzelnen Laufachse lag und an einem Schornstein zu erkennen war. Auf dem Drehgestell stand der Transformator. Entsprechend dem damaligen Stand der Technik erfolgte der Antrieb über einen einzigen großen Motor mit 20 Polen, der in der Mitte der Maschine auf dem Rahmen stand. Er übertrug seine Leistung über schräge Treibstangen auf eine Blindwelle und weiter über Kuppelstangen auf die drei angetriebenen Achsen. Bei einer Stunden- bzw. Dauerleistung von 690 und 480 kW ermöglichte er eine Höchstgeschwindigkeit von 80 km/h.

Da die Stammstrecke der Lokomotiven sehr kurvenreich war, lag besonderes Augenmerk auf der optimalen Fahrwerkskonstruktion. Somit verband man die einzelne Laufachse über ein Krauss-Helmholtz-Gestell und das Drehgestell über ein Krauss-Lotter-Gestell mit der jeweils benachbarten Kuppelachse. Da so alle Achsen bis auf eine beweglich gelagert waren, ergab sich kein fester Radstand und somit war das Durchfahren der engen Kurven ohne Stöße oder Neigung zum Schlingern möglich.

Nachdem die Heizkessel während des Ersten Weltkriegs zur Weiterverwendung in Lazarettzügen ausgebaut worden waren, fuhren die Züge bei kalter Witterung mit einer zusätzlichen kleinen Tenderlok, die als Heizlok umfunktioniert wurde. Alle vier EP 3 wurden von der Reichsbahn übernommen und mit den Nummern E 36 01 bis E 36 04 versehen. Sie blieben weiterhin fast ausschließlich vor Personenzügen im Einsatz und wurden gegen Ende ihrer Einsatzzeit von der Stammstrecke zu einer der Nebenstrecken versetzt. Ihre Laufbahn als Lokomotive endete zwischen 1941 und 1943 mit der Ausmusterung oder Z-Stellung. Zwei Stück bekamen ein zweites Leben, nachdem sie in antriebslose Klima-Schneepflüge umgebaut und so bis gegen 1980 weitergenutzt wurden.

Allgemein
Bauzeit1914-1915
HerstellerMechanik: Krauss, Elektrik: SSW
Achsfolge1-C-2
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge40 ft 10 3/16 in
Radstand30 ft 10 1/16 in
Dienstmasse181,440 lbs
Reibungsmasse113,097 lbs
Achslast32,187 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung925 hp (690 kW)
Dauerleistung644 hp (480 kW)
Max. Geschwindigkeit50 mph
Anfahrzugkraft22,481 lbf
Berechnete Werte
E-Lok
Personenzug
Stangenantrieb
Stand: 02/2022
Bayerische ES 1
Deutsche Reichsbahn E 16 und Deutsche Bundesbahn Baureihe 116
Deutschland | 1927
21 Stück

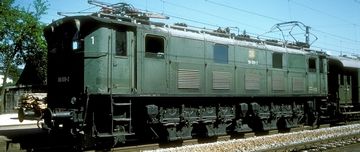

116 009 zeigt ihre Fahrwerksseite mit den Buchli-Antrieben im Mai 1977 in Prien
116 009 zeigt ihre Fahrwerksseite mit den Buchli-Antrieben im Mai 1977 in Prien
Werner & Hansjörg Brutzer

In der Entwicklung eines Einzelachsantriebs für Elektroloks war einer der Ansätze die Verwendung des Buchli-Antriebs, wie er in der Schweiz zum Einsatz kam. Die 21 Exemplare der zunächst als Bayerische ES 1 bezeichneten Baureihe wurden damit ausgerüstet und als E 16 von der Reichsbahn in Betrieb genommen. Sie wurden bei der Bundesbahn bis 1980 verwendet und blieben trotzdem die einzigen Lokomotiven in Deutschland mit dieser technischen Lösung. Der Buchli-Antrieb zeichnete sich dadurch aus, dass sich jeweils ein Fahrmotor oberhalb der Achse im Lokkasten befand und seine Leistung abgefedert durch eine einseitige Mechanik an die Achse abgab. Die Kraftübertragung zwischen dem großen Zahnrad und der Achse erfolgte über Kuppelstangen. Äußerlich erkennbar ist diese Konstruktion durch die Abdeckung des Zahnrades. Obwohl die Technik eine hohe Komplexität aufwies, konnten damit die Motoren komplett von den Stößen des Untergrunds entkoppelt werden.

Die Steuerung erfolgte über ein neuartiges Schlittenschaltwerk, welches schon kurz vorher bei der E 32 zum Einsatz gekommen war. Seine Weiterentwicklung wurde später auch bei den Einheitselektroloks verwendet. Das Fahrwerk wurde bei den ersten fünf Maschinen mit zwei Drehgestellen, bestehend aus je einer Vorlaufachse und zwei Antriebsachsen ausgeführt. Diese Lösung bewährte sich nicht, und so wurden die folgenden Maschinen mit Antriebsachsen in einem Hauptrahmen und Krauss-Helmholtz-Lenkgestellen konstruiert. Auch die ersten fünf wurden direkt im Anschluss in dieser Form umgebaut.

Die ersten zehn Maschinen wurden bei ihrer Auslieferung im Jahr 1926 mit der bayerischen Bezeichnung ES 1 versehen. Sie verfügten über eine Stunden- bzw. Dauerleistung von 2.340 bzw. 2.020 kW und wurden bald in E 16 01 bis 10 umnummeriert. Im folgenden Jahr folgten sieben weitere als E 16 11 bis 17. Bei ihnen war die Leistung auf 2.580 bzw. 2.400 kW gestiegen. Schließlich bestellte man 1932 noch einmal vier Maschinen mit den Nummern E 16 18 bis 21. Auf Grund der technischen Weiterentwicklung betrug die Leistung mittlerweile 2.944 bzw. 2.655 kW.

Trotz ihrer ungewöhnlichen Antriebstechnik setzte man die Loks für einen sehr langen Zeitraum ein. Lediglich zwei Stück gingen im Krieg verloren, alle restlichen wurden von der Bundesbahn übernommen. Dort musste nur die E 16 12 im Jahr 1967 unfallbedingt ausgemustert werden, alle weiteren 18 Maschinen wurden 1968 in Baureihe 116 umgezeichnet. Diese wurden zwischen 1973 und 1980 abgestellt.

VarianteE 16 01 bis 10E 16 11 bis 17E 16 18 bis 21
Allgemein
Bauzeit192719281932
HerstellerMechanik: Krauss, Elektrik: BBC
Achsfolge1-D-1
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge53 ft 5 3/4 in
Radstand41 ft 4 1/16 in
Dienstmasse228,178 lbs
Reibungsmasse176,811 lbs
Achslast44,313 lbs
Kessel
VarianteE 16 01 bis 10E 16 11 bis 17E 16 18 bis 21
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung3,138 hp (2,340 kW)3,460 hp (2,580 kW)3,948 hp (2,944 kW)
Dauerleistung2,709 hp (2,020 kW)3,218 hp (2,400 kW)3,560 hp (2,655 kW)
Max. Geschwindigkeit75 mph
Anfahrzugkraft31,923 lbf44,063 lbf
Berechnete Werte
E-Lok
Schnellzug
Buchli-Antrieb
Stand: 02/2022
Lokalbahn Aktien-Gesellschaft Nr. 1 bis 5
Deutsche Reichsbahn E 69
Deutschland | 1905
5 Stück

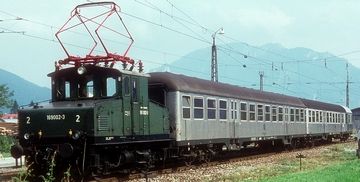

169 002 (ehemals Nr. 2 „Pauline”) im August 1976 in Unterammergau
169 002 (ehemals Nr. 2 „Pauline”) im August 1976 in Unterammergau
Werner & Hansjörg Brutzer

Mit den Nummern 1 bis 5 beschaffte die LAG zwischen 1905 und 1930 eine Serie von fünf Elektroloks für diverse Einsatzgebiete. Obwohl sie sich äußerlich sehr ähnlich sahen, hatten sie vor allem bezüglich der Leistung große Unterschiede. Ihre Bedeutung für die Geschichte liegt darin begründet, dass die LAG 1 die erste Lok in Deutschland war, die für Einphasen-Wechselstrom entwickelt wurde. Auf ihrer Stammstrecke zwischen Murnau und Oberammergau wurde ein Stromsystem mit 5 kV und 16 2/3 Hz eingesetzt, das erst 1954/55 zum heute üblichen System umgebaut wurde. Alle Maschinen dieser Serie hatten zwei Achsen, die jeweils von einem Tatzlager-Motor angetrieben wurden. Der Führerstand lag in der Mitte, um eine gute Sicht in beiden Fahrtrichtungen zu ermöglichen. Auf beiden Seiten befand sich ein kastenförmiger Aufbau, dessen Oberseite zu den Enden hin abfallend war. Neben einer Nummer bekamen sie Frauennamen, und zwar (in der Reihenfolge 1 bis 5) Katharina, Pauline, Hermine, Johanna und Adolphine.

Die erste Maschine wurde 1905 mit Mechanik und Elektrik jeweils von der Katharinahütte in Rohrbach und SSW geliefert und war für den Einsatz vor Güterzügen gedacht. Sie hatte eine Stundenleistung von 206 kW, eine Dauerleistung von 160 kW und wog 23,5 Tonnen.

Die Nummern 2 und 3 waren fast baugleich und wurden 1909 und 1912 von Krauss und SSW geliefert. Im Gegensatz zur Nummer 1 waren sie für den Personenverkehr gebaut, um die einsetzten Triebwagen zu entlasten. Mit einer Stunden- bzw. Dauerleistung von 352 und 306 kW waren sie bedeutend stärker. Sie erhielten 1938 und 1940 eine Modernisierung der elektrischen Ausrüstung, wozu auch der Einbau einer Sicherheitsfahrschaltung gehörte.

Die LAG 4 von 1922 bildete eine Ausnahme, da sie anfangs einen Führerstand am hinteren Ende besaß. Sie entstand aus einer Hälfte einer Doppellok, die Siemens schon 1902 für Schnellfahrversuche mit Drehstrom gebaut hatte. Sie bekam neue Motoren, die gemeinsam eine Stunden- und Dauerleistung von 268 bzw. 237 kW lieferten. Im Jahr 1934 erhielt sie nach einem Trafobrand neue Aufbauten, die denen der anderen Maschinen entsprachen.

Das letzte der fünf Exemplare wurde 1930 von Maffei und SSW für schwere Güterzüge gebaut. Neben einem bulligeren Erscheinungsbild mit einem größeren Führerhaus und gewachsener Gesamtlänge lieferte sie eine erheblich höhere Leistung als ihre Vorgängerinnen. Die Stundenleistung lag nun bei 605 und die Dauerleistung bei 565 kW.

Als die LAG 1938 von der Reichsbahn übernommen wurde, bekamen die Loks die Bezeichnungen E 69 01 bis E 69 05. Als die Strecke ab 1954 auf 15 kV umgerüstet wurde, baute man auch die vier neueren Maschinen für dieses System um. Einzig die E 69 01 wurde ausgemustert, da sie zu diesem Zeitpunkt schon 49 Jahre alt war und eine Laufleistung von 1,5 Millionen km erreicht hatte. Die restlichen wurden zwischen 1977 und 1982 ausgemustert und waren so zeitweise die ältesten Elektroloks der Bundesbahn. Noch heute können alle Exemplare besichtigt werden. Während die Nr. 1 in der Lokwelt Freilassing, die Nr. 3 im DB Museum Koblenz-Lützel und die Nr. 4 vor dem Bahnhof Murnau aufgestellt sind, sind die anderen beiden noch fahrbereit. Die Nr. 2 ist meist im DB Museum Nürnberg ausgestellt und die Nr. 5 gehört dem Bayerischen Localbahnverein und wird häufig eingesetzt.

Variante1 „Katharina”2 „Pauline” und 3 „Hermine”4 „Johanna”5 „Adolphine”
Allgemein
Bauzeit19051909, 191219221930
HerstellerMechanik: Katharinahütte Rohrbach, Elektrik: SSWMechanik: Krauss, Elektrik: SSWSSWMechanik: Maffei, Elektrik: SSW
AchsfolgeB
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Dienstmasse51,809 lbs56,218 lbs56,438 lbs70,548 lbs
Reibungsmasse51,809 lbs56,218 lbs56,438 lbs70,548 lbs
Achslast25,904 lbs28,109 lbs28,219 lbs35,274 lbs
Kessel
Variante1 „Katharina”2 „Pauline” und 3 „Hermine”4 „Johanna”5 „Adolphine”
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem5.500 V 16 Hz, 5.000 V 16⅔ Hz, 15.000 V 16⅔ Hz
Stundenleistung276 hp (206 kW)472 hp (352 kW)359 hp (268 kW)811 hp (605 kW)
Dauerleistung215 hp (160 kW)410 hp (306 kW)318 hp (237 kW)758 hp (565 kW)
Max. Geschwindigkeit25 mph31 mph
Anfahrzugkraft12,140 lbf18,434 lbf15,512 lbf20,907 lbf
Berechnete Werte
E-Lok
Personenzug
Güterzug
Nebenbahn
Stand: 04/2022
169 005 (ehemals Nr. 5 „Adolphine”) im Juni 2012 in Koblenz-Lützel
169 005 (ehemals Nr. 5 „Adolphine”) im Juni 2012 in Koblenz-Lützel
Urmelbeauftragter
Preußische EG 502 bis 505
Deutsche Reichsbahn E 700
Deutschland | 1911
4 Stück
EG 502, die Maschine der AEG, auf einem Werksfoto von selbiger
EG 502, die Maschine der AEG, auf einem Werksfoto von selbiger

Wie auch die ES 1 bis ES 3 waren die EG 502 bis EG 505 eine Reihe von Versuchs-Elektroloks, die zwar von mechanischer Seite alle von Hanomag entwickelt und gebaut wurden, deren elektrische Ausrüstung aber von unterschiedlichen Herstellern kam. Damit wollte man unterschiedliche Lösungen bei der Antriebstechnik unter gleichen Bedingungen untersuchen.

Der elektrische Teil der vier Lokomotiven kam jeweils von der AEG, Felten & Guilleaume, Brown Boveri & Cie. und den Siemens-Schuckert-Werken. Jeweils zwei Loks hatten eine Stundenleistung von 800 und 600 PS (588 bzw. 441 kW) und auf Grund unterschiedlicher Auslegungen der Motoren und Getriebe ergaben sich erheblich unterschiedliche Anfahrzugkräfte. Das Fahrwerk bestand aus vier fest im Rahmen gelagerten Radsätzen, welche in zwei Zweiergruppen angeordnet waren. In der Mitte befand sich die Blindwelle, über die alle Radsätze mittels Kuppelstangen angetrieben worden sind. Durch die unterschiedlichen Gewichte der verschiedenen Ausführungen ergab sich eine Achslast zwischen 15 und 16,7 Tonnen.

Die Probefahrten auf der Versuchsstrecke zwischen Dessau und Bitterfeld verliefen für alle vier Loks positiv, weshalb ein direkter Übergang in den Planbetrieb vorgesehen war. Als der Beginn des Ersten Weltkriegs das Ende des elektrischen Betriebs im Netz der Direktion Halle bedeutete, wurden sie nach Schlesien versetzt für den Einsatz auf den dortigen bergigen Strecken. Nach der Rückkehr nach Mitteldeutschland im Jahr 1923 zeigte sich schnell, dass die Loks den gestiegenen Anforderungen hinsichtlich Leistung und Geschwindigkeit nicht mehr gewachsen waren. Somit wurden sie schließlich, wie auch einige andere frühe Elektroloks, an die 1913 elektrifizierte Wiesen- und Wehratalbahn abgegeben. Sie erhielten von der Reichsbahn die Nummern E 70 02 bis E 70 05 und wurden bis 1930 ausgemustert.

VarianteEG 502EG 503EG 504EG 505
Allgemein
Bauzeit1911191319111912
HerstellerMechanik: Hanomag, Elektrik: AEGMechanik: Hanomag, Elektrik: FGLMechanik: Hanomag, Elektrik: BBCMechanik: Hanomag, Elektrik: SSW
AchsfolgeD
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge34 ft 5 3/8 in
Radstand15 ft 9 in
Fester Radstand15 ft 9 in
Dienstmasse145,505 lbs142,418 lbs132,498 lbs147,269 lbs
Reibungsmasse145,505 lbs142,418 lbs132,498 lbs147,269 lbs
Achslast36,376 lbs35,715 lbs33,069 lbs36,817 lbs
Kessel
VarianteEG 502EG 503EG 504EG 505
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung789 hp (588 kW)591 hp (441 kW)
Dauerleistung445 hp (332 kW)591 hp (441 kW)492 hp (367 kW)
Max. Geschwindigkeit31 mph
Anfahrzugkraft37,543 lbf19,783 lbf22,031 lbf
Berechnete Werte
E-Lok
Güterzug
Prototyp
Stangenantrieb
Stand: 02/2022
Preußische EG 511 bis 537
Deutsche Reichsbahn E 711
Deutschland | 1914
27 Stück
EG 511 auf einem Werksfoto der AEG
EG 511 auf einem Werksfoto der AEG

Die Elektroloks mit den Nummern EG 511 bis EG 537, besser bekannt unter der späteren Bezeichnung E 711, wurden für den Einsatz vor Güterzügen entwickelt und zählten zu den ersten Elektroloks in Deutschland, die in den Planeinsatz gekommen sind. Auf Grund ihrer Form wurden sie (wie auch die E 93 und E 94) als „Krokodil” bezeichnet. Ein weiterer, naheliegender Spitzname nur für diese Baureihe war außerdem „Bügeleisen”.

Die Basis der Lok bildeten die beiden Triebdrehgestelle mit halbhohen Aufbauten, in denen sich jeweils ein Fahrmotor befand. Die Kraftübertragung erfolgte über Getriebe, Blindwelle und Kuppelstangen auf die jeweils zwei Achsen. Die Drehgestelle waren untereinander gekuppelt und mittels einer Welle untereinander synchronisiert.

Auf einem Brückenrahmen zwischen den Drehgestellen waren die beiden Führerstände und der Maschinenraum untergebracht. Der Transformator wurde durch Öl gekühlt, welches in einem geschlossenen Kreislauf durch die außen angebrachten, unverkleideten Kühler geleitet wurde.

Mit ihrer Stundenleistung von 780 kW konnte sie mit den meisten Güterzug-Dampfloks dieser Zeit mithalten, obwohl diese in Betrieb und Wartung viel aufwendiger waren. Zudem wurde durch die relativ geringe Höchstgeschwindigkeit von 50 km/h eine hohe Zugkraft erreicht. 1931 und 1932 erfolgte ein Umbau für 65 km/h.

Zwischen 1914 und 1921 wurden 27 Maschinen ausgeliefert, die anfangs vor allem in Schlesien zum Einsatz kamen. Nach der Einführung von Loks mit deutlich über 1.000 kW wurden sie zunehmend in niedere Dienste verdrängt und zum Teil nach Basel oder Mitteldeutschland verlegt.

Die Reichsbahn übernahm alle Loks bis auf die bereits ausgemusterte EG 512 und benannte sie analog zu ihren ursprünglichen Nummern in 71 11 bis 71 37 um. Nach dem Zweiten Weltkrieg war die Anzahl der Maschinen schon stark gesunken. Der Teil, der zur Bundesbahn kam, wurde bis 1958 auf der Wiesen- und Wehratalbahn eingesetzt. Die einzige Lok auf dem Gebiet der späteren DDR musste 1946 in die Sowjetunion abgegeben werden und kam 1952 zurück. Insgesamt sind heute noch drei Exemplare erhalten.

VarianteAuslieferungszustandUmbau
Allgemein
Bauzeit1914-1921
HerstellerAEG
AchsfolgeB-B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge38 ft 0 11/16 in
Dienstmasse143,080 lbs
Reibungsmasse143,080 lbs
Achslast37,258 lbs
Kessel
VarianteAuslieferungszustandUmbau
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung1,046 hp (780 kW)
Dauerleistung791 hp (590 kW)
Max. Geschwindigkeit31 mph40 mph
Berechnete Werte
E-Lok
Güterzug
Stangenantrieb
Stand: 02/2022
Preußische EG 538 bis 549
Deutsche Reichsbahn E 913
Deutschland | 1915
12 Stück
E 91 47 (ehemalige EG 547 abc) um 1932 im Bw Dittersbach
E 91 47 (ehemalige EG 547 abc) um 1932 im Bw Dittersbach

Die Loks mit den Nummern EG 538 abc bis EG 549 abc waren schwere Güterzug-Elektroloks, von denen eine kleine Serie zwischen 1915 und 1922 in Betrieb genommen wurde. Sie bestanden aus je drei Teilen, die einzeln als EG 538 a, 538 b und 538 c usw. bezeichnet wurden. Sie sind auch bekannt unter der Baureihenbezeichnung E 913, welche sie später von der DRG erhielten.

Das Fahrwerk bestand aus drei zweiachsigen Teilen mit Außenrahmen, auf denen jeweils ein Elektromotor stand und die Achsen über Hallsche Kurbeln und Stangen antrieb. Auch die Aufbauten waren dreigeteilt, wobei die einzelnen Teile nicht schlüssig miteinander verbunden waren. Es handelte sich um eine Gepäcklokomotive, da der mittlere Aufbau kaum Ausrüstung aufnahm, sondern hauptsächlich als Gepäckraum diente. Er nahm außerdem die beiden Führerstände auf und war außen mit Holz verkleidet. Die anderen beiden Aufbauten waren etwas schmaler, um die Sicht aus den Führerständen zu erleichtern und nahmen die Transformatoren und andere elektrische Ausrüstung auf.

Die Inbetriebnahme begann 1915, erstreckte sich jedoch auf Grund des Kriegs über einige Jahre. Die ursprüngliche Bestellung über 20 Maschinen wurde schließlich auf zwölf verringert. Das Haupteinsatzgebiet lag im Bereich der anspruchsvollen und früh elektrifizierten Schlesischen Gebirgsbahn, dehnte sich aber auch bis Görlitz aus. Die Loks konnten bei sechs Promille 1.200 Tonnen und bei 20 Promille 500 Tonnen ziehen, wobei die Geschwindigkeit jedoch oftmals nur bei 20 km/h lag. Große Probleme machten die Laufeigenschaften, da der dreiteilige Aufbau immer wieder zu Schlingerbewegungen und übermäßigem Verschleiß bzw. Schäden an Zahnrädern führte. Obwohl die Höchstgeschwindigkeit später von 45 auf 50 km/h erhöht werden konnte, wurden die Fahrwerksprobleme nie gelöst.

Bei der Reichsbahn wurde schnell deutlich, dass sich eine über 100 Tonnen schwere Lok mit einer Stundenleistung von etwas über 1.000 kW in modernen Zeiten nicht mehr im schweren Güterzugdienst behaupten kann. Auf Grund der relativ geringen Achslast konnten die Maschinen zunehmend auf Nebenstrecken eingesetzt werden, jedoch wurden bereits 1934 die ersten beiden ausgemustert und bis 1943 folgten alle weiteren.

Allgemein
Bauzeit1915-1921
HerstellerSSW, LHW
AchsfolgeB+B+B
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge56 ft 5 3/16 in
Dienstmasse224,210 lbs
Reibungsmasse224,210 lbs
Achslast37,479 lbs
Kessel
Triebwerk
Antrieb
AntriebElektro - Wechselstrom
Stromsystem15.000 V 16⅔ Hz
Stundenleistung1,375 hp (1,025 kW)
Dauerleistung1,120 hp (835 kW)
Max. Geschwindigkeit31 mph
Anfahrzugkraft37,318 lbf
Berechnete Werte
E-Lok
Güterzug
Stangenantrieb
Stand: 02/2022
Showing 1 to 10 of 22
Search
loadding loading...

We use cookies to save the following settings:

  • selected navigation structure
  • selected language
  • preferred units
  • spelling of railway company names

If you refuse the use of cookies, the settings will only be retained for the current session and will be reset to the default values the next time you visit the site.

Display of units

Here you can set the desired unit system for the technical data.

  • Metric: Lengths in meters, weights in tonnes, and volumes in cubic meters
  • Imperial (UK): Lengths in feet/inches, weights in long tons and volumes in imperial gallons
  • Imperial (US): Lengths in feet/inches, weights in pounds, and volumes in US gallons
  • Individual: Depends on the country of origin of each locomotive
Operator names

Here you can set the display of railway company names.

  • Short: Abbreviation or short form of the name
  • Standard: commonly used name, partially translated to English
  • Complete: full name in local language
