Dampfloks der Seaboard Air Line (SAL)
zurück
Seaboard Air Line Klasse A
Baltimore & Ohio Klasse EL-6a
USA | 1918
16 Stück

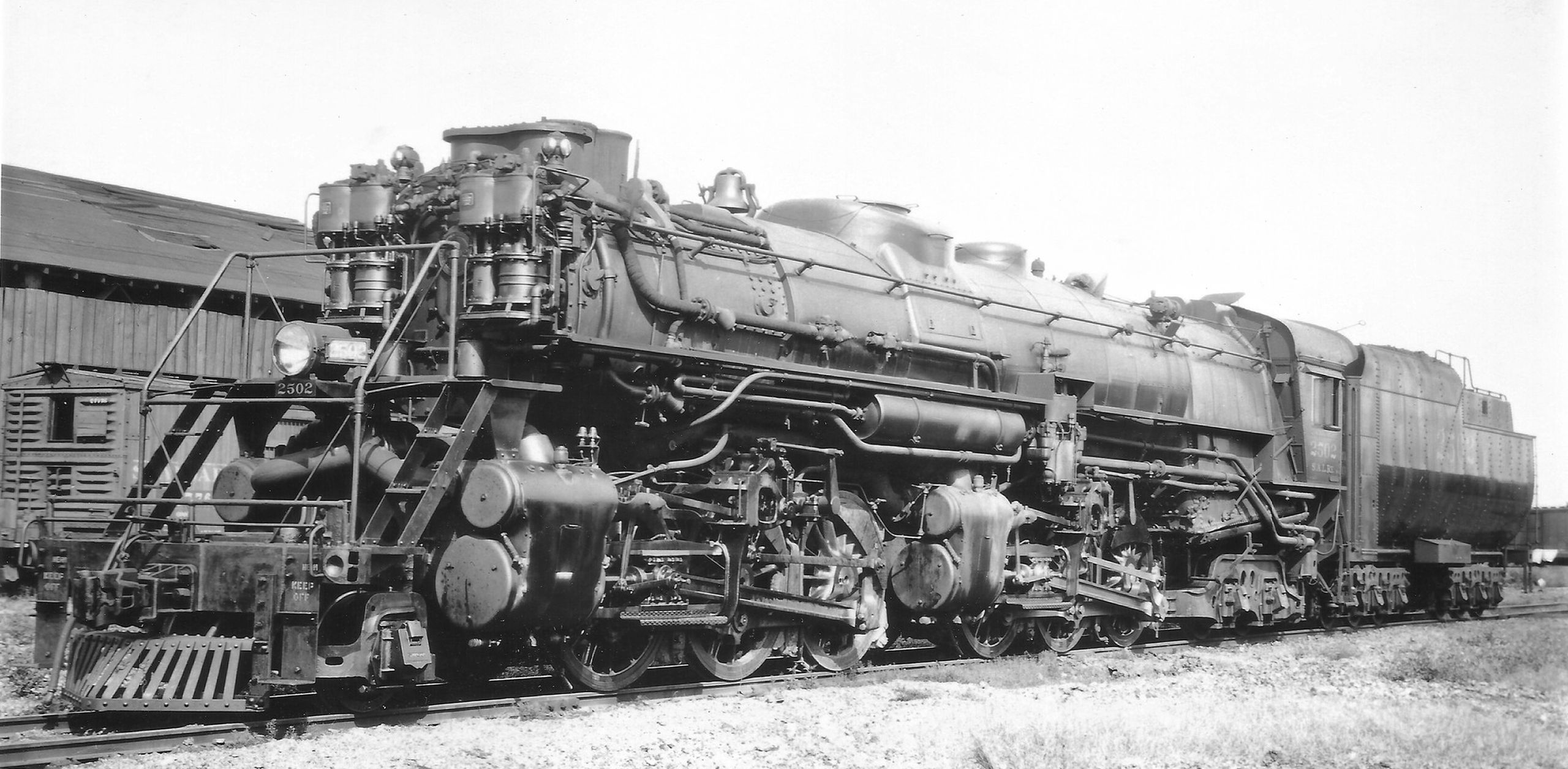

Bild der Lokomotive
Sammlung Chester Holley

1918 erhielt die Seaboard Air Line 16 (1'D)D1'-Mallets von ALCO-Richmond, um schnelle, schwere Güterzüge auf ihrer Hauptstrecke zwischen Richmond, Virginia, und Hamlet, North Carolina, zu befördern. Nach Beendigung des Kriegsverkehrs wurde klar, dass die SAL nicht viele Verwendungsmöglichkeiten für diese Lokomotiven hatte, da sie für viele ihrer Nebenstrecken zu schwer waren und an vielen Stellen nicht in die Lichtraumprofile passten.

Daher wurden sie 1920 an die B&O verkauft, und nur zwei Jahre später wurden sie zur Klasse EL-6a umgebaut. Dabei erhielten sie die Achsfolge (1'D)D, indem man die Nachlaufachse entfernte. Dadurch erhöhte sich die Reibungsmasse erheblich und gleichzeitig wurden sie auf einfache Dampfdehnung umgebaut und erhielten einen höheren Kesseldruck, was auch ihre Anfahrzugkraft erhöhte. In dieser Form wurden sie bis 1954 eingesetzt. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteAuslieferungszustandB&O EL-6a
Allgemein
Bauzeit19181922
HerstellerALCOMartinsburg
Achsfolge2-8-8-2 (Mikado Mallet) 2-8-8-0 (Bull Moose)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand53 ft 4 in
Fester Radstand15 ft 5 1/2 in
Gesamtradstand98 ft 3 in
Dienstmasse497,000 lbs492,000 lbs
Reibungsmasse380,000 lbs456,700 lbs
Gesamtmasse716,000 lbs711,000 lbs
Achslast47,500 lbs61,300 lbs
Wasservorrat12,000 us gal
Brennstoff40,000 lbs (Kohle)
Kessel
Rostfläche88 sq ft
Strahlungsheizfläche391 sq ft398 sq ft
Rohrheizfläche5,559 sq ft5,524 sq ft
Verdampfungsheizfläche5,950 sq ft5,922 sq ft
Überhitzerfläche1,460 sq ft1,380 sq ft
Gesamtheizfläche7,410 sq ft7,302 sq ft
VarianteAuslieferungszustandB&O EL-6a
Triebwerk
Ø Treibräder63 in
Kesseldruck210 psi225 psi
DampfdehnungVerbundEinfach
Zylindervier, HD: 26 1/2 x 32 in
und ND: 42 x 32 in
vier, 25 x 32 in
Antrieb
AntriebDampf
Geschätzte Leistung3,500 hp (2,610 kW)3,600 hp (2,685 kW)
Opt. Geschwindigkeit24 mph19 mph
Anfahrzugkraft91,082 lbf121,429 lbf
mit Anfahrschaltung109,298 lbf
Berechnete Werte
Dampflok
Güterzug
Mallet
Stand: 10/2024
Seaboard Air Line Klasse Q-3
USA | 1923
118 Stück
Bild der Lokomotive

Nachdem die Seaboard Air Line bereits zehn USRA Light Mikados als Klasse Q-1 in Dienst gestellt hatte, wurden ab 1923 insgesamt 117 Kopien als Q-3 gebaut. Sie unterschieden sich vor allem in der Feuerbüchse von den USRA-Loks und hatten einen längeren Achsstand zwischen der Vorlaufachse und der ersten Kuppelachse. Außerdem hatten sie einem mechanischen Stoker und einen Booster an der Nachlaufachse. Nachdem die 117 Loks bis 1926 bei ALCO und Baldwin entstanden waren, fertigte die SAL 1930 in ihren eigenen Werkstätten die Nummer 451. Diese war aus dem Rahmen der 441 entstanden, welche einem Kesselzerknall zum Opfer gefallen war. Die letzten Q-3 verschwanden 1955.

Allgemein
Bauzeit1923-1926, 1931
HerstellerALCO, Baldwin, SAL
Achsfolge2-8-2 (Mikado)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand37 ft 10 in
Fester Radstand16 ft 9 in
Gesamtradstand74 ft 10 1/2 in
Dienstmasse300,000 lbs
Reibungsmasse212,000 lbs
Gesamtmasse490,600 lbs
Achslast53,000 lbs
Wasservorrat9,600 us gal
Brennstoff32,000 lbs (Kohle)
Kessel
Rostfläche63.2 sq ft
Strahlungsheizfläche291 sq ft
Rohrheizfläche3,495 sq ft
Verdampfungsheizfläche3,786 sq ft
Überhitzerfläche882 sq ft
Gesamtheizfläche4,668 sq ft
Triebwerk
Ø Treibräder63 in
Kesseldruck200 psi
DampfdehnungEinfach
Zylinderzwei, 26 x 30 in
Antrieb
AntriebDampf
Geschätzte Leistung2,900 hp (2,163 kW)
Opt. Geschwindigkeit34 mph
Anfahrzugkraft54,724 lbf
Booster10,500 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 12/2023
