Dampfloks der Central Railroad of New Jersey (CNJ)
zurück
Die L-7 war nur einige von vielen Camelbacks, die diese Bahngesellschaft einsetzte. Hier im Jahr 1955 beim Posieren auf einem Bahnübergang in Landis, New Jersey
Die L-7 war nur einige von vielen Camelbacks, die diese Bahngesellschaft einsetzte. Hier im Jahr 1955 beim Posieren auf einem Bahnübergang in Landis, New Jersey
Sammlung Taylor Rush
Central RR of New Jersey Klasse B-7
USA | 1923
5 Stück
Nr. 113 im Februar 2018 in Pottsville, Pennsylvania
Nr. 113 im Februar 2018 in Pottsville, Pennsylvania
Bob Kise

Die B-7 war eine Klasse von fünf Rangierloks der Achsfolge C, die 1923 von ALCO gebaut wurden. Für den Einsatz in den Anthrazit-Abbaugebieten hatten sie eine Wootten-Feuerbüchse mit einer Rostfläche von 6,5 Quadratmetern. Nach dem neuen Klassenschema von 1945 wurden sie als 6S46 bezeichnet. Dies stand für eine Rangierlok (switcher) mit sechs Rädern und einer Zugkraft von 46.000 Pound

Die Nummer 113 ist heute die einzige betriebsfähige Dampflok der Central Railroad of New Jersey. Sie wurde dort bis 1951 eingesetzt und im Anschluss bis 1960 von der Reading Anthracite Co. Sie wurde seit 1999 wieder aufgearbeitet und wird seit 2013 wieder von der Reading Blue Mountain & Northern Railroad für Ausflugsfahrten eingesetzt.

Allgemein
Bauzeit1923
HerstellerALCO
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Dienstmasse197,000 lbs
Reibungsmasse197,000 lbs
Gesamtmasse336,300 lbs
Achslast65,667 lbs
BrennstoffKohle
Kessel
Rostfläche70 sq ft
Triebwerk
Ø Treibräder51 in
Kesseldruck200 psi
DampfdehnungEinfach
Zylinderzwei, 23 x 26 in
Antrieb
AntriebDampf
Geschätzte Leistung1,300 hp (969 kW)
Opt. Geschwindigkeit18 mph
Anfahrzugkraft45,847 lbf
Berechnete Werte
Dampflok
Rangierlok
Stand: 03/2023
Central RR of New Jersey Klassen G-1s bis G-4s ( Klassen P-43, P-47 und P-52)
USA | 1918
21 Stück
Nr. 833 im Dezember 1937 in Atlantic City, New Jersey
Nr. 833 im Dezember 1937 in Atlantic City, New Jersey
Theodore A. Gay / Sammlung Taylor Rush

Die Pacifics der Central Railroad of New Jersey basierten lose auf der Reading-Klasse G1, hatten also eine Wootten-Feuerbüchse. Die ersten Klassen bestanden aus sechs 1918 gebauten G-1 und fünf G-2 aus dem Jahr 1923. Wie die späteren Klassen waren sie von Baldwin gebaut worden.

Als die CNJ Zugang zu mehr Steinkohle erhielt, wurden 1927 fünf G-3 gebaut. Diese hatten eine schmalere Feuerbüchse mit einer Breite von acht statt neun Fuß. Zu den weiteren Verbesserungen gehörten ein Stoker, eine mechanische Schmieranlage, ein Speisewasservorwärmer und ein größerer Tender. Im Jahr 1930 folgten fünf G-4, die kleinere Kuppelräder und ein kleineres Lichtraumprofil für den Einsatz in den Tunneln in Ost-Pennsylvania hatten.

1945 führte die CNJ ein neues Klassenschema ein. Sie erhielten nun das Präfix P für „Pacific” und eine Nummer, die die Zugkraft in Tausend Pfund angab. So wurde aus der G-1 und G-2 die P-43, aus der G-3 die P-47 und aus der G-4 die P-52. Die letzten Exemplare wurden 1955 ausgemustert.

VarianteG-1sG-2sG-3sG-4s
Allgemein
Bauzeit1918192319271930
HerstellerBaldwin
Achsfolge4-6-2 (Pacific)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand35 ft 7 in36 ft 6 in36 ft 8 in36 ft 9 in
Fester Radstand13 ft 10 in
Gesamtradstand72 ft72 ft 2 in78 ft 2 1/2 in
Dienstmasse306,330 lbs306,000 lbs326,470 lbs333,830 lbs
Reibungsmasse180,390 lbs196,000 lbs197,660 lbs205,900 lbs
Gesamtmasse475,330 lbs475,000 lbs543,470 lbs587,730 lbs
Achslast60,130 lbs64,000 lbs65,887 lbs68,633 lbs
Wasservorrat8,000 us gal10,000 us gal13,500 us gal
Brennstoff30,000 lbs (Kohle)24,000 lbs (Kohle)30,000 lbs (Kohle)
Kessel
Rostfläche94.8 sq ft84.3 sq ft
Strahlungsheizfläche303 sq ft311.1 sq ft405 sq ft401 sq ft
Rohrheizfläche3,454 sq ft3,448.9 sq ft3,444 sq ft3,190 sq ft
Verdampfungsheizfläche3,757 sq ft3,760 sq ft3,849 sq ft3,591 sq ft
Überhitzerfläche816 sq ft791 sq ft1,000 sq ft
Gesamtheizfläche4,573 sq ft4,551 sq ft4,640 sq ft4,591 sq ft
VarianteG-1sG-2sG-3sG-4s
Triebwerk
Ø Treibräder79 in74 in
Kesseldruck210 psi230 psi240 psi
DampfdehnungEinfach
Zylinderzwei, 26 x 28 in
Antrieb
AntriebDampf
Geschätzte Leistung3,500 hp (2,610 kW)3,600 hp (2,685 kW)3,900 hp (2,908 kW)
Opt. Geschwindigkeit52 mph49 mph48 mph
Anfahrzugkraft42,768 lbf46,841 lbf52,180 lbf
Berechnete Werte
Dampflok
Schhnellzug
Stand: 05/2024
Central RR of New Jersey Klassen I-5 und I-6s
USA | 1903
10 Stück

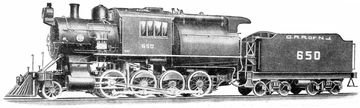

Bild der Lokomotive
Locomotive Magazine, Juli 1907

Die zehn Consolidations der Klasse I-5 wurden 1903 von ALCO-Brooks geliefert. Zum Verbrennen von Anthrazit-Bruchstücken erhielten sie eine Wootten-Feuerbüchse mit einem Rost von 82 Quadratfuß (7,62 m²) und eine Auslegung als Camelback. In den Zwanzigern wurden alle auf Heißdampf umgebaut, wobei eine Lok den Zylinderdurchmesser von 20 Zoll behielt und die restlichen Zylinder mit einem Durchmesser von 21 Zoll bekamen. Erstere wurde als I-5s bezeichnet, während die restlichen zur I-6s wurden. Die Tenderkapazität wurde durch die Anbringung von Brettern um eine Tonne erhöht. Die letzten vier Vertreter der Klasse blieben bis 1947 im Einsatz. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteI-5Umbau I-6s
Allgemein
Bauzeit1903
HerstellerALCO
Achsfolge2-8-0 (Consolidation)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand23 ft
Fester Radstand17 ft
Dienstmasse208,000 lbs216,500 lbs
Reibungsmasse186,000 lbs194,500 lbs
Gesamtmasse350,000 lbs358,300 lbs
Achslast46,500 lbs48,625 lbs
Wasservorrat7,000 us gal
Brennstoff26,000 lbs (Kohle)28,000 lbs (Kohle)
Kessel
Rostfläche82 sq ft
Strahlungsheizfläche200 sq ft194.4 sq ft
Rohrheizfläche2,972 sq ft2,011.6 sq ft
Verdampfungsheizfläche3,172 sq ft2,206 sq ft
Überhitzerfläche474 sq ft
Gesamtheizfläche3,172 sq ft2,680 sq ft
VarianteI-5Umbau I-6s
Triebwerk
Ø Treibräder55 in
Kesseldruck200 psi
DampfdehnungEinfach
Zylinderzwei, 20 x 32 inzwei, 21 x 32 in
Antrieb
AntriebDampf
Geschätzte Leistung1,550 hp (1,156 kW)1,600 hp (1,193 kW)
Opt. Geschwindigkeit25 mph23 mph
Anfahrzugkraft39,564 lbf43,619 lbf
Berechnete Werte
Dampflok
Güterzug
Camelback
Stand: 08/2023
Central RR of New Jersey Klassen L-6 bis L-8
später Klassen T-38 und T-40
USA | 1910
40 Stück
L-8s Nr. 780 im November 1948 in Jersey City, New Jersey
L-8s Nr. 780 im November 1948 in Jersey City, New Jersey
Sammlung Taylor Rush

Nach den Klassen L-3 bis L-5 waren die zehn 1910 gebauten L-6a die nächsten Camelback-Ten-wheeler für den Pendlerverkehr bei der Central Railroad of New Jersey. Sie hatten immer noch 69-Zoll-Kuppelräder (1.753 mm), waren aber etwas schwerer als ihre Vorgänger und hatten größere Zylinder. Mit ihrer massiven Wootten-Feuerbüchse und ohne komplettes Führerhaus dahinter wirkten sie sehr kompakt und relativ kurz.

Im Jahr 1912 folgten zehn L-7s in Heißdampfausführung mit Zylindern von 23 statt 22 Zoll. Zwischen 1928 und 1941 wurden alle L-6a ebenfalls auf den Standard der L-7s umgebaut, indem ein Heißdampfkessel und größere Zylinder verwendet wurden. Die L-7as entstand durch eine Verbreiterung des Rosts, und auch von dieser wurden 1913 und 1914 insgesamt zehn Stück gebaut. 1918 wurde die L-8s eingeführt, von der ebenfalls zehn Exemplare gebaut wurden. Diese waren den L-7as sehr ähnlich, hatten aber einen höheren Kesseldruck.

Alle diese Loks waren von Baldwin gebaut worden und erhielten fortlaufende Nummern zwischen 750 und 789. Im neuen Klassenschema wurden die L-7a und L-7as zur Klasse T-38, wobei das „T” für die Achsfolge 2'C (Ten-wheeler) und die 38 für eine Anfahrzugkraft von 38.000 Pound stand. Auf die gleiche Weise wurden die L-8s zur Klasse T-40. Alle erreichten das Ende der Dampfzeit, wobei ihre Ausmusterung erst zwischen 1950 und 1954 stattfand.

VarianteL-6aL-7sL-7asL-8s
Allgemein
Bauzeit191019121913-19141918
HerstellerBaldwin
Achsfolge4-6-0 (Ten-wheeler)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand24 ft 10 in24 ft 10 1/2 in25 ft 2 in25 ft 2 1/2 in
Fester Radstand13 ft 6 in
Gesamtradstand52 ft 1 1/2 in56 ft 1 in56 ft 5 in
Dienstmasse195,000 lbs225,100 lbs225,600 lbs
Reibungsmasse150,000 lbs169,000 lbs170,900 lbs170,800 lbs
Gesamtmasse349,000 lbs372,100 lbs377,400 lbs
Achslast50,000 lbs56,400 lbs57,000 lbs
Wasservorrat7,000 us gal7,500 us gal7,600 us gal
Brennstoff32,000 lbs (Kohle)24,000 lbs (Kohle)26,000 lbs (Kohle)
Kessel
Rostfläche81.6 sq ft91.4 sq ft
Strahlungsheizfläche199 sq ft209 sq ft215 sq ft211 sq ft
Rohrheizfläche2,783 sq ft2,067 sq ft2,091 sq ft2,095 sq ft
Verdampfungsheizfläche2,982 sq ft2,276 sq ft2,306 sq ft
Überhitzerfläche474 sq ft477 sq ft
Gesamtheizfläche2,982 sq ft2,750 sq ft2,783 sq ft
VarianteL-6aL-7sL-7asL-8s
Triebwerk
Ø Treibräder69 in
Kesseldruck210 psi200 psi220 psi
DampfdehnungEinfach
Zylinderzwei, 22 x 28 inzwei, 23 x 28 in
Antrieb
AntriebDampf
Geschätzte Leistung1,600 hp (1,193 kW)1,650 hp (1,230 kW)1,725 hp (1,286 kW)1,800 hp (1,342 kW)
Opt. Geschwindigkeit29 mph27 mph30 mph29 mph
Anfahrzugkraft35,058 lbf38,318 lbf36,493 lbf40,143 lbf
Berechnete Werte
Dampflok
Personenzug
Camelback
Stand: 07/2024
