Chicago, Milwaukee, St. Paul & Pacific (Milwaukee Road) Klasse A2
zurück
USA | 1901
43 Stück
A2 Nr. 919 auf einem Werksfoto von Baldwin
A2 Nr. 919 auf einem Werksfoto von Baldwin

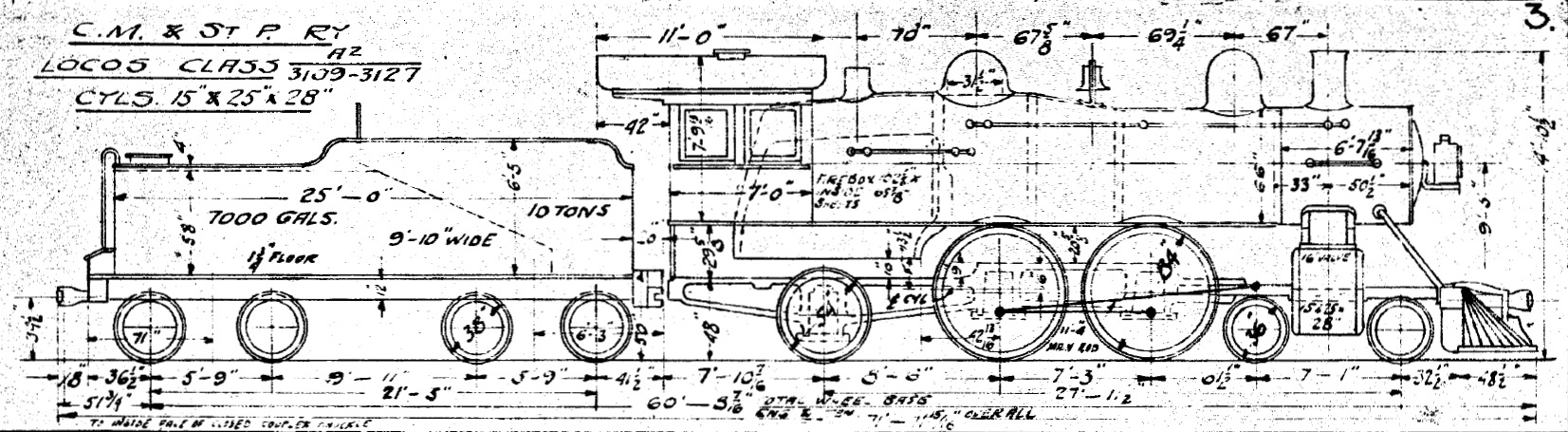

Die Klasse A2 bezeichnete die ersten Atlantics der Milwaukee Road, die ein Verbundtriebwerk des Typs Vauclain hatten. Das heißt also, dass sich auf jeder Seite jeweils ein Hoch- und ein Niederdruckzylinder befanden, die mit einem gemeinsamen Kreuzkopf verbunden waren. Die Nachlaufachse hatte besondere Innenlager von J.H. DeVoy, die Teil einer großen Gussform waren.

In den Jahren 1901 und 1902 wurden jeweils neun A2 und 15 A2a von Baldwin gebaut. Die fünf A2b hatten Kuppelräder, deren Durchmesser auf 85 Zoll vergrößert worden war. Während diese in den eigenen Werkstätten der Bahngesellschaft in Milwaukee gebaut worden waren, entstanden die zwölf A2c wieder bei Baldwin. Diese wurden alle zwischen 1927 und 1930 verschrottet.

Eine Ausnahme bildeten zwei Loks, die 1907 gebaut worden waren. Diese hatten einen in den USA als „balanced compound” bezeichneten Antrieb, der getrennte Innen- und Außenzylinder hatte. Diese Loks wurden 1938 umgebaut in die Klasse A-4a mit einfacher Dampfdehnung und blieben bis 1951 im Einsatz.

VarianteA2A2aA2cA2 balanced compound
Allgemein
Bauzeit1901190219081907
HerstellerBaldwinMilwaukee
Achsfolge4-4-2 (Atlantic)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand27 ft 11 1/2 in29 ft 2 1/2 in32 ft 2 in
Fester Radstand7 ft 3 in7 ft 4 in7 ft 6 in
Gesamtradstand56 ft 5 1/2 in61 ft 8 in53 ft 3 in
Dienstmasse181,535 lbs177,470 lbs210,400 lbs195,000 lbs
Reibungsmasse100,335 lbs92,450 lbs108,750 lbs106,000 lbs
Gesamtmasse321,000 lbs310,000 lbs343,000 lbs329,000 lbs
Achslast50,168 lbs46,225 lbs54,375 lbs53,000 lbs
Wasservorrat7,000 us gal
Brennstoff18,000 lbs (Kohle)20,000 lbs (Kohle)
Kessel
Rostfläche46.7 sq ft45 sq ft45.8 sq ft
Strahlungsheizfläche183.3 sq ft173.3 sq ft214.3 sq ft183 sq ft
Rohrheizfläche3,008.7 sq ft2,973.7 sq ft3,015 sq ft
Verdampfungsheizfläche3,192 sq ft3,182 sq ft3,188 sq ft3,198 sq ft
Gesamtheizfläche3,192 sq ft3,182 sq ft3,188 sq ft3,198 sq ft
VarianteA2A2aA2cA2 balanced compound
Triebwerk
Ø Treibräder84 in84.3 in85 in
Kesseldruck200 psi220 psi
DampfdehnungVerbund
Zylindervier, HD: 15 x 28 in
und ND: 25 x 28 in
Antrieb
AntriebDampf
Geschätzte Leistung1,600 hp (1,193 kW)1,525 hp (1,137 kW)1,750 hp (1,305 kW)
Opt. Geschwindigkeit54 mph55 mph48 mph55 mph
Anfahrzugkraft18,750 lbf18,694 lbf20,382 lbf
mit Anfahrschaltung22,500 lbf22,433 lbf24,458 lbf
Berechnete Werte
Dampflok
Schnellzug
Vauclain Verbund
Von Borries Verbund
Stand: 05/2023
