Kaiser Ferdinands-Nordbahn Serie IId
k.k. Staatsbahnen Reihe 308, Tschechoslowakische Staatsbahnen Reihe 274.0 und Polnische Staatsbahnen Pf12
zurück
Österreich-Ungarn | 1895
75 Stück

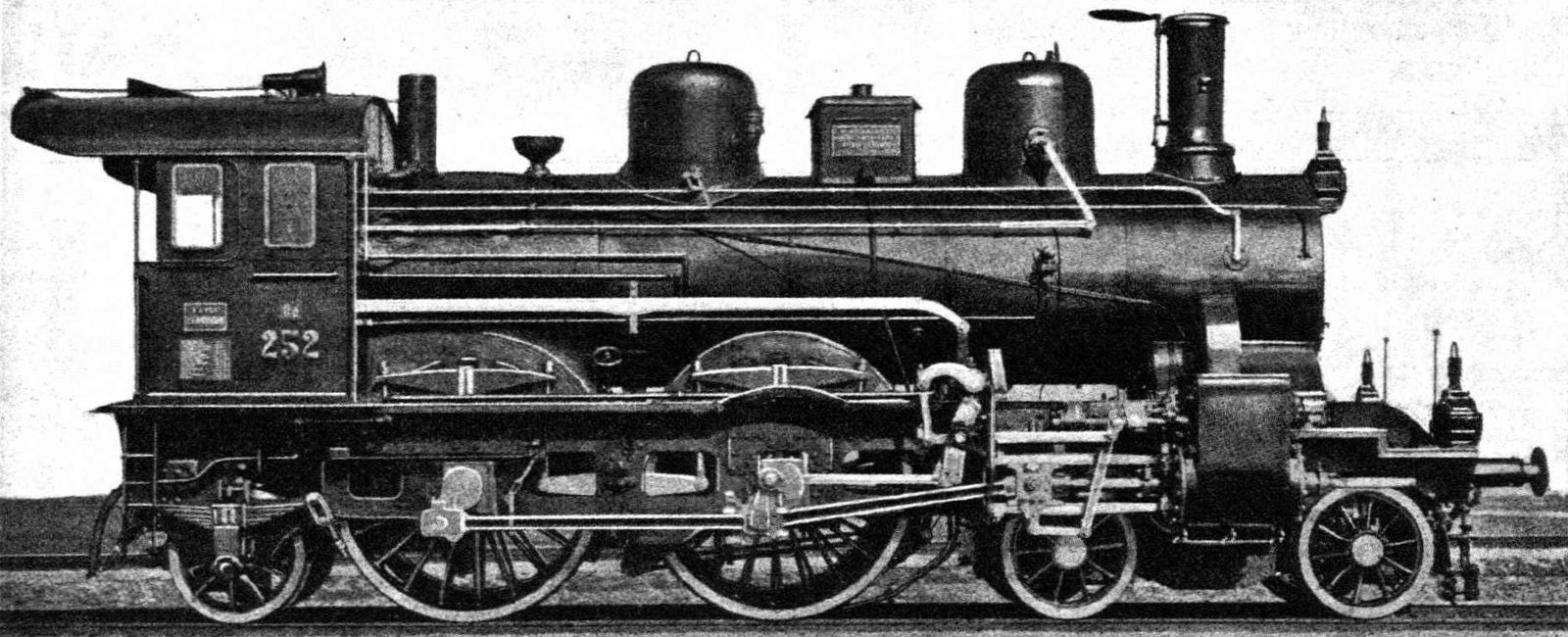

Bild der Lokomotive
Die Lokomotive, Juni 1904

Die insgesamt 57 Maschinen der Serie IId der Kaiser Ferdinands-Nordbahn waren die ersten Atlantic-Loks in Europa. Die Nachlaufachse war fest im Rahmen montiert, lag aber nur kurz hinter der zweiten Kuppelachse. Bei der kkStB wurden sie zur Reihe 308 und die zwölf Maschinen von 1908 mit Dampftrockner wurden zur 308.5. Drei Stück wurden zur Reihe 227 mit der Achsfolge 2'C umgebaut. Die Warschau-Wiener Eisenbahn erhielt 18 Loks, die fast baugleich waren. Nach dem Ersten Weltkrieg kam fast die Hälfte entweder in die Tschechoslowakei oder nach Polen. Unabhängig vom Betreiber waren die Loks um 1940 fast komplett verschwunden. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

Variante225-236237-251252-269270-281
Allgemein
Bauzeit18951895-18991900-1901, 1905-19071908
HerstellerWiener Neustadt
Achsfolge4-4-2 (Atlantic)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge55 ft 9 3/16 in
Radstand27 ft 4 3/4 in
Fester Radstand7 ft 6 9/16 in
Gesamtradstand45 ft 7 1/16 in
Leermasse120,593 lbs121,254 lbs
Dienstmasse133,600 lbs134,261 lbs
Reibungsmasse61,729 lbs
Gesamtmasse215,391 lbs216,494 lbs
Achslast30,865 lbs
Wasservorrat3,963 us gal
Brennstoff13,228 lbs (Kohle)
Kessel
Rostfläche31.2 sq ft
Strahlungsheizfläche127 sq ft131.3 sq ft
Rohrheizfläche1,688.9 sq ft1,683.5 sq ft1,252.9 sq ft
Verdampfungsheizfläche1,923.5 sq ft1,918.1 sq ft1,916 sq ft1,384.2 sq ft
Überhitzerfläche424.1 sq ft
Gesamtheizfläche1,923.5 sq ft1,918.1 sq ft1,916 sq ft1,808.3 sq ft
Variante225-236237-251252-269270-281
Triebwerk
Ø Treibräder77.2 in
Kesseldruck188 psi
DampfdehnungEinfach
Zylinderzwei, 18 1/2 x 23 5/8 in
Antrieb
AntriebDampf
Geschätzte Leistung1,006 hp (750 kW)1,039 hp (775 kW)1,106 hp (825 kW)
Opt. Geschwindigkeit38 mph39 mph42 mph
Max. Geschwindigkeit62 mph
Anfahrzugkraft16,794 lbf
Berechnete Werte
Dampflok
Schnellzug
Stand: 03/2023
Risszeichnung mit Maßen
Risszeichnung mit Maßen
Die Lokomotive, Juni 1904
