Schlepptenderloks Achsfolge C
0-6-0 „Six-coupled”
zurück
Albion Mines „Samson”, „Hercules” und „John Buddle”
Kanada | 1838
3 Stück
„Samson” beim „Fair of the Iron Horse” 1927
„Samson” beim „Fair of the Iron Horse” 1927
Fraser / Nova Scotia Archives

Die „Samson” und ihre beiden Schwestern gehörten zu den ersten Dampfloks in Kanada. Sie waren von den Albion-Minen in Nova Scotia bestellt und von Hackworth in Durham gebaut worden. Im Mai 1839 kamen sie zerlegt per Schiff in Kanada an und wurden daraufhin an ihren Bestimmungsort gebracht und zusammengebaut. Die drei gekuppelten Achsen wurden über vertikale Zylinder angetrieben. Der Kessel hatte ein rückkehrendes Flammrohr, das heißt die Feuerbüchse und der Schornstein waren beide an der Vorderseite. Somit befanden sich auch die Positionen von Lokführer und Heizer an entgegengesetzten Enden.

Trotz ihrer urtümlichen Konstruktion blieb die „Samson” bis 1867 regulär bei den Albion Mines im Einsatz, wobei sie auch Personenzüge ziehen musste. Noch bis 1885 wurde sie bei Bedarf zur Verstärkung eingesetzt und konnte dabei eine höhere Zugkraft aufweisen als modernere, schnellere Loks. 1883 machte sie dabei einen Ausflug zur Eisenbahnausstellung in Chicago.

Erst 1893 wurde sie vom Schrottplatz gerettet und zusammen mit einem Personenwagen von der Baltimore & Ohio erhalten, bis sie 1927 wieder nach Kanada kam. Sie kann heute im Museum in Stellarton, Nova Scotia besichtigt werden. Damit ist sie die älteste erhaltene Lokomotive in Kanada und zudem fast noch im originalen Zustand.

Allgemein
Bauzeit1838
HerstellerTimothy Hackworth
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand8 ft 8 in
Fester Radstand8 ft 8 in
Dienstmasse37,920 lbs
Reibungsmasse37,920 lbs
Achslast12,640 lbs
Wasservorrat540 us gal
BrennstoffKohle
Kessel
Triebwerk
Ø Treibräder48 in
Kesseldruck60 psi
DampfdehnungEinfach
Zylinderzwei, 15 1/4 x 16 in
Antrieb
AntriebDampf
Geschätzte Leistung80 hp (60 kW)
Opt. Geschwindigkeit13 mph
Max. Geschwindigkeit8 mph
Anfahrzugkraft3,954 lbf
Berechnete Werte
Dampflok
Güterzug
Timothy Hackworth
Prototyp
Stand: 04/2023
Aussig-Teplitzer Eisenbahn Reihen IIa und IIb
Tschechoslowakische Staatsbahnen Reihe 320.1
Österreich-Ungarn | 1859
37 Stück

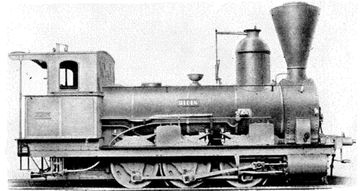

ATE IIb „Bilin” auf einem Werksfoto von Hartmann
ATE IIb „Bilin” auf einem Werksfoto von Hartmann

Die Aussig-Teplitzer Eisenbahn entstand 1858 in Nordböhmen vorrangig zur Abfuhr der dort geförderten Braunkohle. Nachdem die ersten Personenzugloks von Borsig geliefert worden waren, erhielt man 1859 die erste Güterzuglok der Achsfolge C ebenfalls von Borsig. Da diese Lok für ihre Zeit als zu stark eingestuft wurde, bestellte man zunächst nur vier weitere Exemplare zwischen 1864 und 1867, die allerdings von der Wiener Neustädter Lokomotivfabrik Sigl geliefert wurden. Sie wurden in die Gattung IIa eingereiht und blieben bis 1870 die einzigen ihrer Art bei der ATE. Erst nach der Verlängerung der Hauptstrecke begann der Bau 32 weiterer Exeplare bei Hartmann in Chemnitz und bei Sigl, welche zur Gattung IIb wurden.

Kennzeichen der Loks waren die Scheibenräder und der Außenrahmen. Die Zylinder lagen außen unter dem Rahmen, während sich die Steuerung innen befand. Obwohl die vor Ort verfügbare Braunkohle verfeuert wurde, war eine zwischen die Räder eingezogene Feuerbüchse ausreichend groß. Da bei der Braunkohle mit vermehrtem Funkenflug gerechnet werden musste, verbaute man bei allen Loks der ATE einen großen Kobelschornstein zum Funkenfang.

Die Loks kamen vorwiegend zum Transport von Braunkohle zum Einsatz und erfüllten diese Rolle bis weit ins zwanzigste Jahrhundert hinein. Nachdem Böhmen ab 1918 zu einem Teil der neugegründeten Tschechoslowakei wurde, blieb die ATE zunächst weiter bestehen. Erst 1924 wurde sie verstaatlicht und in die CSD eingegliedert. Zu diesem Zeitpunkt waren noch 36 von 37 Exemplaren vorhanden, die nun zur Reihe 320.1 wurden. Sie schieden schließlich bis 1938 aus dem Dienst aus.

Allgemein
Bauzeit1859-1885
HerstellerBorsig, Sigl, Hartmann
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Radstand8 ft 2 3/4 in
Fester Radstand8 ft 2 3/4 in
Dienstmasse74,296 lbs
Reibungsmasse74,296 lbs
BrennstoffKohle
Kessel
Rostfläche16.4 sq ft
Strahlungsheizfläche88.3 sq ft
Rohrheizfläche1,224.9 sq ft
Verdampfungsheizfläche1,313.2 sq ft
Gesamtheizfläche1,313.2 sq ft
Triebwerk
Ø Treibräder43.9 in
Kesseldruck116 psi
DampfdehnungEinfach
Zylinderzwei, 16 9/16 x 24 in
Antrieb
AntriebDampf
Ind. Leistung377 hp (281 kW)
Opt. Geschwindigkeit16 mph
Anfahrzugkraft14,807 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2022
Aussig-Teplitzer Eisenbahn Reihen IIIa und IIIb
Tschechoslowakische Staatsbahnen Reihen 322.3 und 322.4
Österreich-Ungarn | 1869
35 Stück

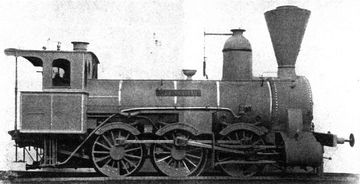

IIIa Nr. 20 „Rothenhaus”
IIIa Nr. 20 „Rothenhaus”
Die Lokomotive, Februar 1913

Da die Aussig-Teplitzer Eisenbahn über ein steigungsreiches Netz verfügte, war die Leistung der vorhandenen 1B-Personenzugloks der Gattung I schon zu einem relativ frühen Zeitpunkt nicht mehr ausreichend. Aus diesem Grund bestellte man ab 1869 bei Hartmann insgesamt neun dreifach gekuppelte Schlepptenderloks der Gattung IIIa, die vorrangig für den Einsatz vor Personenzügen gedacht waren. Im Vergleich zu den Güterzugloks der Gattungen IIa und IIb hatten sie größere Räder mit einem Durchmesser von 1.370 mm, die höhere Dauergeschwindigkeiten erlaubten. Wie schon die Güterzugloks hatten sie einen großen Kobelschornstein und eine innenliegende Steuerung, aber im Gegensatz zu diesen keinen Außenrahmen. Zwischen 1889 und 1894 wurden 26 weitere, fast baugleiche Loks bei der Wiener Neustädter Lokomotivfabrik bestellt und als Gattung IIIb bezeichnet. Der größte Unterschied bestand darin, dass der etwas stärker ausgeführte Kessel nun mit elf statt zehn bar betrieben wurde.

Die Loks wurden auch vor schweren Güterzügen eingesetzt, waren jedoch meist vor Personenzügen anzutreffen. Die meisten Exemplare überlebten es bis zur Verstaatlichung der ATE im Jahr 1924. Sie wurden nun in die Reihen 322.3 und 322.4 der CSD eingeordnet. Während die ältere Bauart noch in den Zwanzigern komplett ausgemustert wurde, waren bei der Annexion des Sudetenlandes im Jahr 1938 noch 13 Exemplare der 322.4 vorhanden. Die Deutsche Reichsbahn versah diese mit den Nummern 53 7401 bis 53 7413. Da sie während des Krieges in ihrem Einsatzgebiet blieben, kamen sie 1945 wieder zur CSD und wurden kurz darauf ausgesondert.

VarianteIIIaIIIb
Allgemein
Bauzeit1869-18741889-1894
HerstellerHartmannWiener Neustadt
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge Lok27 ft 6 11/16 in28 ft 3 3/8 in
Radstand10 ft 4 in
Fester Radstand10 ft 4 in
Leermasse68,784 lbs71,650 lbs
Dienstmasse82,232 lbs81,130 lbs
Reibungsmasse82,232 lbs81,130 lbs
Achslast27,410 lbs27,044 lbs
Wasservorrat2,378 us gal
Brennstoff6,614 lbs (Kohle)
Kessel
Rostfläche15.4 sq ft16.4 sq ft
Strahlungsheizfläche87.2 sq ft90.4 sq ft
Rohrheizfläche1,076.4 sq ft1,107.6 sq ft
Verdampfungsheizfläche1,163.6 sq ft1,198 sq ft
Gesamtheizfläche1,163.6 sq ft1,198 sq ft
VarianteIIIaIIIb
Triebwerk
Ø Treibräder53.9 in54.3 in
Kesseldruck145 psi160 psi
DampfdehnungEinfach
Zylinderzwei, 17 15/16 x 24 in
Antrieb
AntriebDampf
Ind. Leistung429 hp (320 kW)
Geschätzte Leistung483 hp (360 kW)
Opt. Geschwindigkeit16 mph
Anfahrzugkraft17,609 lbf19,230 lbf
Berechnete Werte
Dampflok
Personenzug
Stand: 01/2022
IIIb Nr. 14 „Rauschengrund”
IIIb Nr. 14 „Rauschengrund”
Badische VII d
Deutsche Reichsbahn Baureihen 5386 und 539
Deutschland | 1893
109 Stück
Werksfoto der MBG Karlsruhe
Werksfoto der MBG Karlsruhe

Nach der jahrzehntelangen Beschaffung der C-gekuppelten Güterzuglok der Gattung VII a (vorher X d) entwickelte man bei der Maschinenbau-Gesellschaft Karlsruhe die VII d als Nachfolgemuster. Entsprechend des allgemeinen Trends in den neunziger Jahren des neunzehnten Jahrhunderts hatte die neue Lok einen Zweizylinder-Verbundantrieb.

Die erste Lieferung der MBG Karlsruhe bestand nur aus zwei Maschinen. Diese hatten einen Belpaire-Kessel und eine innenliegende Steuerung, bei den Serienmaschinen kamen jedoch ein Crampton-Kessel und die übliche außenliegende Heusinger-Steuerung zum Einsatz.

Aus Karlsruhe wurden insgesamt 59 Stück geliefert, dazu kamen jedoch auch noch 34 weitere von Maffei und 16 aus der Maschinenfabrik Esslingen. Das Modell war anfangs die stärkste dreifach gekuppelte Güterzuglok Deutschlands. Auf der Hauptstrecke der Badischen Staatsbahn, die auf einer Länge von 6 km eine Steigung von 5,3 Promille hat, konnten 500 bis 630 Tonnen schwere Güterzüge mit 20 bis 30 km/h befördert werden. Mit fortschreitender Zeit und dem Aufkommen stärkerer Loks verlagerte sich der Einsatz der VII d jedoch zunehmend auf ebene Strecken.

Im vorläufigen Umzeichnungsplan der Reichsbahn wurde die VII d noch als Baureihe 5386 und 539 geführt, jedoch traf sie das gleiche Schicksal wie andere ältere Güterzugloks. Mit ihrer geringen Geschwindigkeit war sie auch nicht mehr für Nahgüterzüge geeignet und für den Rangierdienst bevorzugte man Tenderloks. Somit wurden alle Maschinen bis 1925 ausgemustert und keine einzige bekam die neue Nummerierung.

VarianteAusführung 1893Ausführung 1894Ausführung 1901
Allgemein
Bauzeit1893-1902
HerstellerMBG Karlsruhe, Maffei, Esslingen
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge48 ft 6 7/16 in51 ft 2 1/16 in
Radstand11 ft 3 13/16 in
Fester Radstand11 ft 3 13/16 in
Leermasse84,437 lbs
Dienstmasse96,562 lbs
Reibungsmasse96,562 lbs
Achslast32,187 lbs
Wasservorrat2,113 us gal3,566 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche15.6 sq ft17.4 sq ft18.5 sq ft
Strahlungsheizfläche80.9 sq ft
Rohrheizfläche1,223.9 sq ft
Verdampfungsheizfläche1,304.8 sq ft
Gesamtheizfläche1,304.8 sq ft
VarianteAusführung 1893Ausführung 1894Ausführung 1901
Triebwerk
Ø Treibräder49.7 in
Kesseldruck174 psi
DampfdehnungVerbund
Zylinderzwei, HD: 19 11/16 x 25 in
und ND: 27 9/16 x 25 in
zwei, HD: 19 5/16 x 25 in
und ND: 28 3/4 x 25 in
Antrieb
AntriebDampf
Geschätzte Leistung429 hp (320 kW)469 hp (350 kW)510 hp (380 kW)
Opt. Geschwindigkeit14 mph16 mph17 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft19,095 lbf19,092 lbf
mit Anfahrschaltung22,914 lbf22,910 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2022
Badische X c
später VI alt
Deutschland | 1864
30 Stück
„Randen” auf einem Werksfoto
„Randen” auf einem Werksfoto
VarianteAusführung 1864Ausführung 1868
Allgemein
Bauzeit1864-18671868-1869
HerstellerMBG Karlsruhe
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge48 ft 2 3/4 in48 ft 0 3/4 in
Radstand11 ft 3 13/16 in
Fester Radstand11 ft 3 13/16 in
Leermasse70,548 lbs73,193 lbs
Dienstmasse78,925 lbs82,012 lbs
Reibungsmasse78,925 lbs82,012 lbs
Achslast26,235 lbs27,337 lbs
Wasservorrat1,926 us gal
BrennstoffKohle
Kessel
Rostfläche11.7 sq ft12.6 sq ft
Strahlungsheizfläche68.6 sq ft71.6 sq ft
Rohrheizfläche1,061.4 sq ft1,165.1 sq ft
Verdampfungsheizfläche1,130 sq ft1,236.7 sq ft
Gesamtheizfläche1,130 sq ft1,236.7 sq ft
VarianteAusführung 1864Ausführung 1868
Triebwerk
Ø Treibräder60 in
Kesseldruck116 psi130 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 27 in
Antrieb
AntriebDampf
Geschätzte Leistung248 hp (185 kW)302 hp (225 kW)
Opt. Geschwindigkeit11 mph12 mph
Max. Geschwindigkeit31 mph
Anfahrzugkraft14,347 lbf16,140 lbf
Berechnete Werte
Dampflok
Personenzug
Badische X d
später VII a und Deutsche Reichsbahn Baureihe 5385
Deutschland | 1866
171 Stück
Werksfoto des Herstellers MBG Karlsruhe
Werksfoto des Herstellers MBG Karlsruhe

Die Gattung X d, nach neuem Schema ab 1868 als VII a bezeichnet, war die erste in größeren Zahlen angeschaffte Güterzuglok der Großherzoglich Badischen Staatseisenbahn. Mit immer weiteren Verbesserungen konnte sie sich von 1866 bis 1891 in Produktion halten und somit entstanden 171 Maschinen in 17 Serien.

Zur Erhöhung der Reibungsmasse waren alle drei Achsen gekuppelt, wobei der Antrieb durch die außenliegenden Zylinder auf die mittlere Achse erfolgte. Die Steuerung des Typs Stephenson war innenliegend, außerdem ist der größere Achsstand zwischen den ersten beiden Achsen im Vergleich zu den hinteren beiden sichtbar. In den ersten drei Serien kam ein großer Dampfdom direkt oberhalb des Stehkessels zum Einsatz, später wurde ein Belpaire-Stehkessel und ein Dampfdom auf dem Langkessel verwendet. Der Kesseldruck betrug bei den meisten Serien neun bar, wurde aber bei den beiden letzten Serien auf Grund des Fortschritts in der Fertigung und bei den Materialien auf zehn bar erhöht. Später erhielten einige Maschinen sogar einen neuen Kessel mit zwölf bar Druck. Als Tender kamen zwei- und dreiachsige Modelle mit unterschiedlichem Fassungsvermögen zum Einsatz. Nach dem Ausscheiden aus dem Streckendienst wurden einige Loks zu Tenderloks umgebaut und erhielten ein neues Führerhaus, das sich besser zum Rangieren eignete.

Bis zum Ausbruch des Ersten Weltkriegs waren noch 141 der 171 Maschinen im Einsatz und die Reichsbahn übernahm 1925 schließlich noch 44 Stück, unter denen sich sogar noch drei Stück aus dem ersten Produktionsjahr befanden. Jedoch waren nicht nur diese schon veraltet, sondern auch die neueren Serien und somit wurden alle Exemplare der nun als Baureihe 5385 bezeichneten Lok noch vor 1930 ausgemustert.

VarianteAusführung 1866Ausführung 1868Ausführung 1890
Allgemein
Bauzeit1866-18671868-18891890-1891
HerstellerMBG Karlsruhe
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge48 ft 0 9/16 in48 ft 5 5/16 in
Radstand11 ft 3 13/16 in
Fester Radstand11 ft 3 13/16 in
Leermasse68,564 lbs74,406 lbs78,484 lbs
Dienstmasse78,484 lbs84,437 lbs88,626 lbs
Reibungsmasse78,484 lbs84,437 lbs88,626 lbs
Achslast26,015 lbs28,219 lbs29,542 lbs
Wasservorrat2,113 us gal
Brennstoff8,818 lbs (Kohle)
Kessel
Rostfläche13.6 sq ft14.3 sq ft15.8 sq ft
Strahlungsheizfläche75.3 sq ft77.3 sq ft80.7 sq ft
Rohrheizfläche1,254.2 sq ft1,239.6 sq ft1,252.5 sq ft
Verdampfungsheizfläche1,329.6 sq ft1,316.9 sq ft1,333.2 sq ft
Gesamtheizfläche1,329.6 sq ft1,316.9 sq ft1,333.2 sq ft
VarianteAusführung 1866Ausführung 1868Ausführung 1890
Triebwerk
Ø Treibräder48 in49.2 in49.7 in
Kesseldruck130 psi145 psi
DampfdehnungEinfach
Zylinderzwei, 18 x 25 in
Antrieb
AntriebDampf
Geschätzte Leistung322 hp (240 kW)335 hp (250 kW)402 hp (300 kW)
Opt. Geschwindigkeit11 mph12 mph13 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft18,690 lbf18,241 lbf20,075 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2022
Bayerische C I
Deutschland | 1847
5 Stück
Modell der „Behaim” im Verkehrszentrum München
Modell der „Behaim” im Verkehrszentrum München
Universal-Interessierter
Allgemein
Bauzeit1847-1850
HerstellerMaffei
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge40 ft 8 3/16 in
Dienstmasse58,202 lbs
Reibungsmasse58,202 lbs
Gesamtmasse74,957 lbs
Achslast23,149 lbs
Wasservorrat1,110 us gal
BrennstoffKohle
Kessel
Rostfläche9.8 sq ft
Verdampfungsheizfläche741.6 sq ft
Gesamtheizfläche741.6 sq ft
Triebwerk
Ø Treibräder42 in
Kesseldruck87 psi
DampfdehnungEinfach
Zylinderzwei, 16 x 24 in
Antrieb
AntriebDampf
Geschätzte Leistung107 hp (80 kW)
Opt. Geschwindigkeit6 mph
Max. Geschwindigkeit25 mph
Anfahrzugkraft10,801 lbf
Berechnete Werte
Dampflok
Güterzug
Bayerische C III
Deutsche Reichsbahn Baureihe 5378
Deutschland | 1868
239 Stück

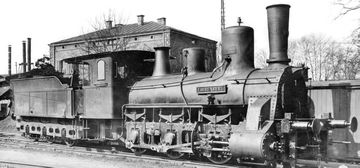

Nr. 600 „Fahrenberg” 1922 in München
Nr. 600 „Fahrenberg” 1922 in München
Oberreichsbahnrat Dr. Ing. Rudolf Kallmünzer

Als C III bezeichnete die Bayerische Staatsbahn dreifach gekuppelte Güterzuglokomotiven, die zwischen 1868 und 1879 insgesamt 305 mal gebaut wurden. Dabei kann zwischen drei leicht unterschiedlichen Bauarten unterschieden werden, von denen die Normalbauart mit 239 Exemplaren den größten Teil ausmachte.

Die älteste Variante umfasste 52 Maschinen, welche die Bayerische Ostbahn ab 1867 in fünf Serien beschaffte. Sie basierte auf der Gattung C, hatte aber zur Leistungssteigerung einen Kessel mit größerem Durchmesser und mehr Rost- und Heizfläche. Sie kamen 1876 nach der Übernahme der Ostbahn in den Bestand der Staatsbahn und waren etwas leichter als ihre Schwestern.

Die Normalbauart entstand aus der C II der Staatsbahn und wurde ab 1868 produziert. Im Gegensatz zu ihrer Vorgängerin erfolgte der Antrieb bei ihr auf die mittlere statt auf die letzte Achse. Die Steuerung lag weiterhin innen, war nun aber in der Bauart Allan ausgeführt. Der Lokomotivrahmen lag außen, somit erfolgte die Kraftübertragung über Hallsche Kurbeln. Ab der dritten Serie von 1876 wurden ein größerer Kessel und größere Zylinder verbaut. Auch die ersten beiden Serien wurden später an die späteren Serien angeglichen.

In den Jahren 1872 bis 1874 kamen 14 weitere Exemplare hinzu, die bei Sigl in Wien ursprünglich für Ungarn mit großeren Tendern gebaut und nicht abgenommen worden sind. Die Maße der Loks selber waren fast identisch mit den restlichen Maschinen, vor allem nach dem Einbau eines neuen Kessel mit den selben Abmessungen.

Von allen Varianten überlebten die letzten Exemplare bis nach dem Ersten Weltkrieg und einige wurden noch in den vorläufigen Umzeichnungsplan der Reichsbahn als Baureihe 5378 aufgenommen, aber bis 1925 ausgemustert.

VarianteAusführung 1868Ausführung 1876Bauart Sigl
Allgemein
Bauzeit1868-18751876-18791872-1874
HerstellerMaffei, KraussSigl
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge46 ft 3 11/16 in48 ft 10 1/4 in
Radstand10 ft 6 in
Fester Radstand10 ft 6 in
Dienstmasse81,758 lbs83,776 lbs75,398 lbs
Reibungsmasse81,758 lbs83,776 lbs75,398 lbs
Achslast26,455 lbs30,865 lbs25,133 lbs
Wasservorrat2,364 us gal2,774 us gal3,170 us gal
BrennstoffKohle11,023 lbs (Kohle)Kohle
Kessel
Rostfläche17.9 sq ft19.8 sq ft17.4 sq ft
Strahlungsheizfläche79.7 sq ft
Rohrheizfläche1,360 sq ft1,282 sq ft1,235.7 sq ft
Verdampfungsheizfläche1,439.7 sq ft
Gesamtheizfläche1,439.7 sq ft
VarianteAusführung 1868Ausführung 1876Bauart Sigl
Triebwerk
Ø Treibräder49.2 in50.2 in47.1 in
Kesseldruck145 psi123 psi
DampfdehnungEinfach
Zylinderzwei, 19 1/8 x 26 inzwei, 20 x 26 inzwei, 18 1/8 x 24 13/16 in
Antrieb
AntriebDampf
Geschätzte Leistung436 hp (325 kW)469 hp (350 kW)402 hp (300 kW)
Opt. Geschwindigkeit12 mph14 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft23,725 lbf25,540 lbf18,106 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2022
Bayerische C IV
Deutschland | 1884
87 Stück

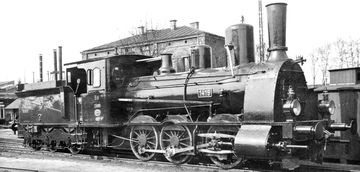

Nr. 1419 1922 in München
Nr. 1419 1922 in München
Oberreichsbahnrat Dr. Ing. Rudolf Kallmünzer

Nach den ebenfalls dreifach gekuppelten Maschinen der Gattungen C I, C II und C III war die C IV die erste bayerische Güterzuglok, die keinen Außenrahmen mehr hatte. Sie wurde ab 1884 von Krauss und Maffei gefertigt. Die Maschinen der Gattung C IV hatten etwas größere Räder als ihre Vorgänger und erreichten somit nicht nur 40 bzw. 45 km/h, sondern waren für 50 km/h ausgelegt. Hinzu kam eine Druckluftbremse ab Werk, welche zu dieser Zeit bei Güterzügen noch keine Selbstverständlichkeit war.

Im Jahr 1889 wurden zwei Exemplare mit Zweizylinder-Verbundtriebwerk ausgeliefert, welche sich im Vergleich zum Serienmodell als überlegen herausstellten. Zusätzlich zur Steigerung der Effizienz und Leistung durch die doppelte Dampfdehnung kam die Erhöhung des Kesseldrucks, welcher nun zwölf statt elf bar betrug. Somit wurden ab 1892 nur noch Maschinen in Verbundbauweise gefertigt, während die Produktion der Zwillingsmaschinen im folgenden Jahr nach insgesamt 87 Exemplaren ein Ende fand. Zu den zwei Probelokomotiven kamen noch 98 weitere Maschinen hinzu, so dass bis 1897 insgesamt 100 Verbundmaschinen gebaut wurden. Die Serienexemplare hatten einen nochmals erhöhten Kesseldruck und einen größeren Zylinderdurchmesser.

Obwohl die Loks schon bald nicht mehr den gestiegenen Lasten auf Hauptstrecken gewachsen waren und auch für viele Güterzüge auf Nebenstrecken zu schwach waren, übernahm die Reichsbahn noch eine große Zahl von ihnen als Baureihe 5380-81. Die Zwillingsloks wurden schon bis 1926 ausgemustert, die anderen überlebten noch fünf Jahre länger.

VarianteZwillingVerbund
Allgemein
Bauzeit1884-18921889-1897
HerstellerMaffei, Krauss
Achsfolge0-6-0 (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge47 ft 10 13/16 in49 ft 3 5/16 in
Radstand10 ft 6 in
Fester Radstand10 ft 6 in
Gesamtradstand33 ft 9 1/2 in34 ft 6 9/16 in
Dienstmasse88,185 lbs92,594 lbs
Reibungsmasse88,185 lbs92,594 lbs
Gesamtmasse148,150 lbs153,221 lbs
Achslast29,321 lbs30,865 lbs
Wasservorrat2,695 us gal2,774 us gal
Brennstoff11,023 lbs (Kohle)
Kessel
Rostfläche18 sq ft
Verdampfungsheizfläche1,203.4 sq ft
Gesamtheizfläche1,203.4 sq ft
VarianteZwillingVerbund
Triebwerk
Ø Treibräder52.8 in
Kesseldruck160 psi188 psi
DampfdehnungEinfachVerbund
Zylinderzwei, 19 1/8 x 24 13/16 inzwei, HD: 19 11/16 x 24 13/16 in
und ND: 27 3/4 x 24 13/16 in
Antrieb
AntriebDampf
Geschätzte Leistung503 hp (375 kW)
Opt. Geschwindigkeit14 mph17 mph
Max. Geschwindigkeit31 mph
Anfahrzugkraft23,336 lbf19,421 lbf
mit Anfahrschaltung23,305 lbf
Berechnete Werte
Dampflok
Güterzug
Stand: 01/2022
Bayerische D VII
Deutsche Reichsbahn Baureihe 9876
Deutschland | 1880
75 Stück

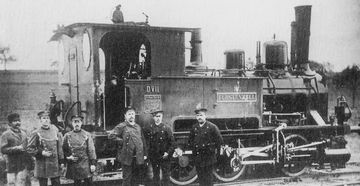

Die „Fürstenzell” im April 1894 bei der Eröffnung der Strecke Erlangen-Bruck - Herzogenaurach
Die „Fürstenzell” im April 1894 bei der Eröffnung der Strecke Erlangen-Bruck - Herzogenaurach
Stadtarchiv Herzogenaurach / „Erlanger Stadtlexikon”

Neben der D VI beschaffte man für steilere Lokalbahnstrecken auch dreifach gekuppelte Tenderloks. Während die kleinere D VI von Anfang an sowohl von Maffei, als auch von Krauss gebaut wurde, lieferten diese Hersteller zwei unterschiedliche Modelle für die höheren Anforderungen. Eine davon war die D V von Maffei, die jedoch nicht die an sie gesetzten Anforderungen erfüllen konnte und deshalb nur zehn mal gebaut wurde. Im Gegensatz dazu konnte die D VII von Krauss überzeugen, und so lieferten beide Firmen nun gleichzeitig bis 1885 insgesamt 75 Exemplare.

Wie auch bei der kleineren Schwester wurde bereits von Anfang an eine Saugluftbremse verbaut, welche später durch Druckluftbremsen ersetzt wurde. Für den Einsatz auf Steilstrecken erhielt sie zusätzlich eine Gegendruckbremse der Bauart Riggenbach. Bis auf ein Exemplar übernahm die Reichsbahn alle und ordnete sie als Baureihe 9876 ein. Ihre Ausmusterung begann schon bald nach der Übernahme und war bis 1935 abgeschlossen. Jeweils eine Maschine überlebte in den Betriebswerken von Nürnberg und Hof und wurde dort bis 1960 zum Schleppen eingesetzt. Ein vorher schon ausgemustertes Exemplar, die ehemalige Nr. 1854 bzw. 98 7658, kann heute im Localbahnmuseum in Bayerisch Eisenstein besichtigt werden.

VarianteAusführung 1880Ausführung 1885
Allgemein
Bauzeit1880-18851885-1895
HerstellerMaffei, Krauss
Achsfolge0-6-0T (Six-coupled)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge24 ft 9 1/4 in5 ft 9 1/2 in
Leermasse40,124 lbs45,636 lbs
Dienstmasse58,863 lbs62,170 lbs
Reibungsmasse58,863 lbs62,170 lbs
Achslast19,621 lbs20,723 lbs
Wasservorrat845 us gal977 us gal
Brennstoff1,764 lbs (Kohle)2,205 lbs (Kohle)
Kessel
Rostfläche8.9 sq ft
Verdampfungsheizfläche539.9 sq ft
Gesamtheizfläche539.9 sq ft
VarianteAusführung 1880Ausführung 1885
Triebwerk
Ø Treibräder39.6 in
Kesseldruck174 psi
DampfdehnungEinfach
Zylinderzwei, 13 x 20 in
Antrieb
AntriebDampf
Ind. Leistung174 hp (130 kW)
Opt. Geschwindigkeit9 mph
Max. Geschwindigkeit28 mph
Anfahrzugkraft12,606 lbf
Berechnete Werte
Dampflok
Personenzug
Güterzug
Nebenbahn
Tenderlok
Stand: 01/2022
Showing 1 to 10 of 68
Search
loadding loading...

We use cookies to save the following settings:

  • selected navigation structure
  • selected language
  • preferred units
  • spelling of railway company names

If you refuse the use of cookies, the settings will only be retained for the current session and will be reset to the default values the next time you visit the site.

Display of units

Here you can set the desired unit system for the technical data.

  • Metric: Lengths in meters, weights in tonnes, and volumes in cubic meters
  • Imperial (UK): Lengths in feet/inches, weights in long tons and volumes in imperial gallons
  • Imperial (US): Lengths in feet/inches, weights in pounds, and volumes in US gallons
  • Individual: Depends on the country of origin of each locomotive
Operator names

Here you can set the display of railway company names.

  • Short: Abbreviation or short form of the name
  • Standard: commonly used name, partially translated to English
  • Complete: full name in local language
