Schwedische Staatsbahnen B (II)
zurück
Schweden | 1909
99 Stück

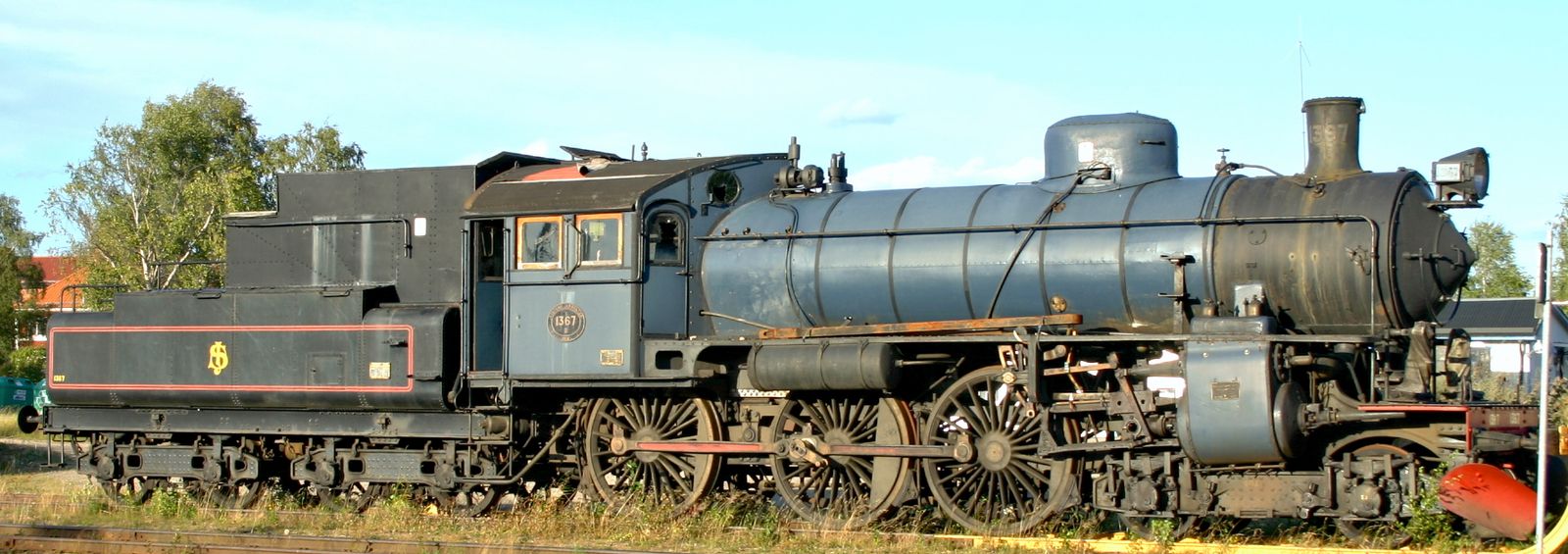

B 1367 im August 2004 in Sveg
B 1367 im August 2004 in Sveg
wassen

Unter dem Eindruck der Preußischen P 8 entwickelte man die Atlantic der Klasse A (II) zur B (II) mit der Achsfolge 2'C weiter. Die SJ ließ zwischen 1909 und 1919 96 Loks bauen. Mit der fortschreitenden Elektrifizierung in den Dreißigern wurden einige Loks an Privatbahnen verkauft, die später mit der Verstaatlichung wieder an die SJ kamen. Die SVB (Stockholm–Västerås–Bergslagens Järnvägar) ließ 1943 und 1944 sogar noch drei weitere Loks bauen. Die Loks wurden bis 1972 ausgemustert und noch bis in die Neunziger als strategische Reserve vorgehalten. Aus diesem Grund sind heute noch viele erhalten. Zu diesem Fahrzeug ist bisher nur ein Kurztext vorhanden. In Zukunft soll es noch ausführlich beschrieben werden.

VarianteStandardTender Typ A
Allgemein
Bauzeit1909-1919, 1943-1944
HerstellerNoHAB, Motala Verkstad, VoMNoHAB, ASJ
Achsfolge4-6-0 (Ten-wheeler)
Spurweite4 ft 8 1/2 in (Normalspur)
Maße und Gewichte
Länge63 ft 11 5/16 in
Radstand37 ft 4 1/16 in
Fester Radstand13 ft 11 5/16 in
Leermasse140,434 lbs
Dienstmasse154,764 lbs
Reibungsmasse105,160 lbs
Gesamtmasse227,076 lbs257,500 lbs
Achslast35,053 lbs
Wasservorrat3,698 us gal5,283 us gal
Brennstoff11,464 lbs (Kohle)13,228 lbs (Kohle)
Kessel
Rostfläche28 sq ft
Strahlungsheizfläche136.7 sq ft
Rohrheizfläche1,702.8 sq ft
Verdampfungsheizfläche1,839.6 sq ft
Überhitzerfläche545.7 sq ft
Gesamtheizfläche2,385.3 sq ft
VarianteStandardTender Typ A
Triebwerk
Ø Treibräder68.9 in
Kesseldruck171 psi
DampfdehnungEinfach
Zylinderzwei, 23 1/4 x 24 7/16 in
Antrieb
AntriebDampf
Geschätzte Leistung1,106 hp (825 kW)
Opt. Geschwindigkeit25 mph
Max. Geschwindigkeit56 mph
Anfahrzugkraft27,799 lbf
Berechnete Werte
Dampflok
Personenzug
Schnellzug
Stand: 05/2023
Bild der Lokomotive
Locomotive Magazine, Dezember 1912
